漏電遮断器 （機器組込用漏電遮断器）
- 通常単価(税別)
- 6,912円
- 税込単価
- 7,603円
機器組込用漏電遮断器。【特長】・入り切り操作の容易な押しボタン式で、機器表面に取り付けてもジャストフィ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
漏電遮断器（機器組込用漏電遮断器）の寸法図1
漏電遮断器（機器組込用漏電遮断器）の寸法図2
| 極数（P）・素子数（E） | 2P2E | 2P2E | ||
|---|---|---|---|---|
| 型式 | GB-20PB | GB-20PB-1 | ||
| ご注文品番 | 20PB1515H | 20PB2015H | 20PB1515HY | 20PB2015HY |
| 取付タイプ | 縦取付タイプ | 横取付タイプ | ||
| 保護機能 | 漏電・過負荷・短絡保護兼用 | 漏電・過負荷・短絡保護兼用 | ||
| 定格電流 | 15A | 20A | 15A | 20A |
| 定格電圧 | AC100-125V（AC200-240V仕様もあリます） | |||
| 定格感度電流 | 15mA | |||
| 動作時間 | 0.1秒以内（高速形） | |||
| 定格遮断電流 | 1000A | |||
| 基準周囲温度 | 40℃ | |||
| 使用温度範囲 | -10℃～40℃ | |||
| 外形寸法（タテ×ヨコ×フカサ） | 73×32×45mm | 32×72×45mm | ||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,912円 ( 7,603円 ) | 在庫品1日目当日出荷可能 |
6,912円 ( 7,603円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
機器組込用漏電遮断器。
【特長】
・入り切り操作の容易な押しボタン式で、機器表面に取り付けてもジャストフィット。
・過負荷保護機能付で漏電保護はもちろん、過負荷・短絡保護が可能。
・取り付け方法は、底面プレートへのねじ取り付け、表面プレートへのねじ取り付けの2種類。
・端子構造は、接続の容易なファストン端子式で省施工。
・機器を水洗いする等、漏電遮断器に水がかかるおそれがある場合には、オプションとして防水キャップを用意。
【用途】
・冷凍・冷蔵ショーケース、電子レンジ、製氷機、洗浄機、保温器、サーバー、自販機等への取り付けに最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

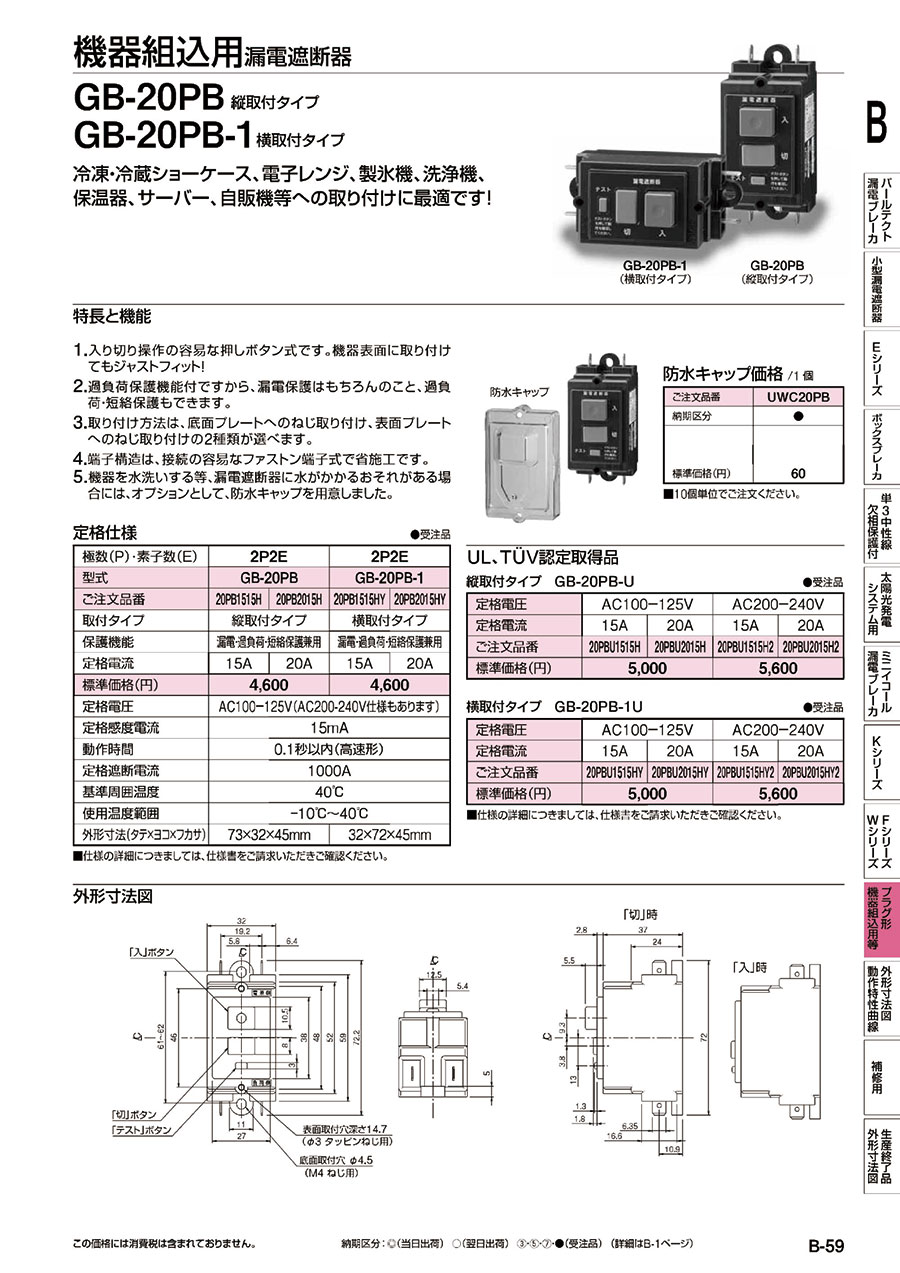

カタログ
