配線用遮断器（欠相保護付） リード線付
- 通常単価(税別)
- 10,573円～11,630円
- 税込単価
- 11,630円～12,793円
過電圧検出リード線付配線用遮断器。【特長】・30A～400A単3線式回路専用遮断器。・単3中性線の欠相...
詳細を確認- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

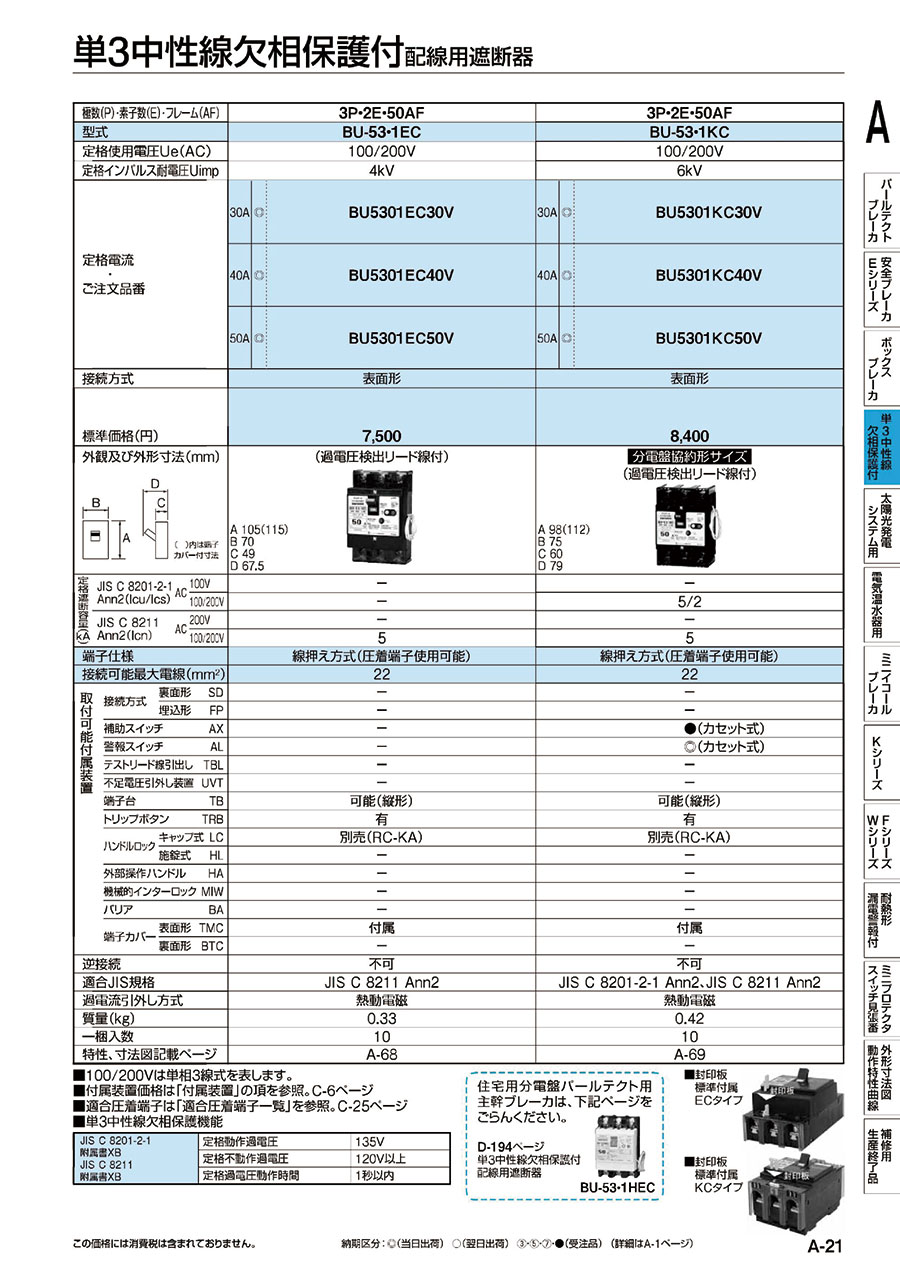

配線用遮断器（欠相保護付）リード線付の外観及び外形寸法図
（過電圧検出リード線付）
配線用遮断器（欠相保護付）リード線付の外観及び外形寸法図
分電盤協約形サイズ（過電圧検出リード線付）
| 極数（P）・素子数（E）・フレーム（AF） | 3P・2E・50AF | 3P・2E・50AF | |||||
|---|---|---|---|---|---|---|---|
| 型式 | BU-53・1EC | BU-53・1KC | |||||
| 定格使用電圧Ue（AC） | 100/200V | 100/200V | |||||
| 定格インパルス耐電圧Uimp | 4kV | 6kV | |||||
| 定格電流・ご注文品番 | 30A | BU5301EC30V | 30A | BU5301KC30V | |||
| 40A | BU5301EC40V | 40A | BU5301KC40V | ||||
| 50A | BU5301EC50V | 50A | BU5301KC50V | ||||
| 接続方式 | 表面形 | 表面形 | |||||
| 定 格 遮 断 容 量 （kA） | JIS C 8201-2-1 Ann2（Icu/Ics） | AC | 100V | - | - | ||
| 100/200V | - | 5/2 | |||||
| JIS C 8211 Ann2（Icn） | AC | 200V | - | - | |||
| 100/200V | 5 | 5 | |||||
| 端子仕様 | 線押方式（圧着端子使用可能） | 線押え方式（圧着端子使用可能） | |||||
| 接続可能最大電線（mm2） | 22 | 22 | |||||
| 取 付 可 能 付 属 装 置 | 接続方式 | 裏面形 | SD | - | - | ||
| 埋込形 | FP | - | - | ||||
| 補助スイッチ | AX | - | - | ||||
| 警報スイッチ | AL | - | - | ||||
| テストリード線引出し | TBL | - | - | ||||
| 不足電圧引外し装置 | UVT | - | - | ||||
| 端子台 | TB | 可能（縦形） | 可能（縦形） | ||||
| トリップボタン | TRB | 有 | 有 | ||||
| ハンドルロック | キャップ式 | LC | 別売（RC-KA） | 別売（RC-KA） | |||
| 施錠式 | HL | - | - | ||||
| 外部操作ハンドル | HA | - | - | ||||
| 機械的インターロック | MIW | - | - | ||||
| バリア | BA | - | - | ||||
| 端子カバー | 表面形 | TMC | 付属 | 付属 | |||
| 裏面形 | BTC | - | - | ||||
| 逆接続 | 不可 | 不可 | |||||
| 適合JIS規格 | JIS C 8211 Ann2 | JIS C 8201-2-1 Ann2、JIS C 8211 Ann2 | |||||
| 過電流引外し方式 | 熱動電磁 | 熱動電磁 | |||||
| 質量（kg） | 0.33 | 0.42 | |||||
100／200Vが単相3線式を表す。
- ※ 上記以外のタイプ・型番の寸法図、仕様等につきましては、カタログを参照してください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,573円 ( 11,630円 ) | 在庫品1日目当日出荷可能 |
11,630円 ( 12,793円 ) | 11日目 |
詳細情報
基本情報
過電圧検出リード線付配線用遮断器。
【特長】
・30A～400A単3線式回路専用遮断器。
・単3中性線の欠相による過電圧から負荷機器を保護。
【用途】
・単相3線式の場合に使用可能。
ご注意
- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
