配線用遮断器 Eシリーズ （経済タイプ）
- 通常単価(税別)
- 3,370円～59,490円特別価格
- 税込単価
- 3,707円～65,439円特別価格
過負荷保護付の配線用遮断器。【特長】・モーター保護兼用タイプ、警報スイッチ付、補助スイッチ付と複数仕様...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
B-32ECの外観
製品の種類：配線用遮断器。
外形寸法：（縦）105×（横）47×（高さ）67.5mm（高さ／パネルカット部まで）49mm。
質量：0.22kg。
適合規格：JIS C 8201-2-1 Ann2。
遮断器の種類：経済タイプ。
フレーム（AF）: 30AF。
極数・素子数：2P2E。
定格使用電圧 Ue：100-100／200-200-415V。
定格インパルス耐電圧 Uimp：6kV。
定格電流：3A、5A、10A、15A、20A、30A。
渦電流引き外し方式：完全電磁。
接続方式：表面形。
定格遮断容量：（AC100V）5／2kA、（AC100／200V）5／2kA、（AC200V）5／2kA、（AC415V）2.5／1kA、（DC125V）0.7／-kA。
標準接続方式：線押え方式（圧着端子使用可能）。
接続可能最大電線：22mm2。
取付ピッチ：95mm。
端子ピッチ：23.5mm。
圧着端子 最大：5.5-5。
端子カバー 表面形 型式：TMC-62EC。
端子カバー 表面形 付属：付属。
ハンドルロック（キャップ式） 型式：RC-KA。
ハンドルロック（キャップ式） 付属：別売。
端子ねじの大きさ：M5。
逆接続：可能。
漏電表示：無し。
適合JIS規格：JIS C 8201-2-1 Ann2。
定格電圧DC：125V、-。
B-33ECの外観
製品の種類：配線用遮断器。
外形寸法：（縦）105×（横）47×（高さ）67.5mm（高さ／パネルカット部まで）49mm。
質量：0.31kg。
適合規格：JIS C 8201-2-1 Ann2。
遮断器の種類：経済タイプ。
フレーム（AF）: 30AF。
極数・素子数：3P3E。
定格使用電圧 Ue：100-200-415V。
定格インパルス耐電圧 Uimp：6kV。
定格電流：15A、20A、30A。
渦電流引き外し方式：熱動電磁。
接続方式：表面形。
定格遮断容量：（AC100V）5／2kA、（AC200V）5／2kA、（AC415V）2.5／1kA。
標準接続方式：線押え方式（圧着端子使用可能）。
接続可能最大電線：22mm2。
取付ピッチ：95×23.5mm。
端子ピッチ：23.5mm。
圧着端子 最大：5.5-5。
端子カバー 表面形 型式：TMC-63EC。
端子カバー 表面形 付属：付属。
ハンドルロック（キャップ式） 型式：RC-KA。
ハンドルロック（キャップ式） 付属：別売。
端子ねじの大きさ：M5。
逆接続：可能。
漏電表示：無し。
適合JIS規格：JIS C 8201-2-1 Ann2。
B-52ECの外観
製品の種類：配線用遮断器。
外形寸法：（縦）105× （横）47×（高さ）67.5mm（高さ／パネルカット部まで）49mm。
質量：0.22kg。
適合規格：JIS C 8201-2-1 Ann2。
遮断器の種類：経済タイプ。
フレーム（AF）: 50AF。
極数・素子数：2P2E。
定格使用電圧 Ue：100-100／200-200-415V。
定格インパルス耐電圧 Uimp：6kV。
定格電流：15A、20A、30A、40A、50A。
渦電流引き外し方式：熱動電磁。
接続方式：表面形。
定格遮断容量：（AC100V）5／2kA、（AC100／200V）5／2kA、（AC200V）5／2kA、（AC415V）2.5／1kA、（DC125V）0.7／1kA。
標準接続方式：線押え方式（圧着端子使用可能）。
接続可能最大電線：22mm2。
取付ピッチ：95mm。
端子ピッチ：23.5mm。
圧着端子 最大：14-5。
端子カバー 表面形 型式：TMC-62EC。
端子カバー 表面形 付属：付属。
ハンドルロック（キャップ式） 型式：RC-KA。
ハンドルロック（キャップ式） 付属：付属。
端子ねじの大きさ：M5。
逆接続：可能。
漏電表示：無し。
適合JIS規格：JIS C 8201-2-1 Ann2。
定格電圧DC：125V。
B-53ECの外観
製品の種類：配線用遮断器。
外形寸法：（縦）105×（横）70×（高さ）67.5mm（高さ／パネルカット部まで）49mm。
質量：0.31kg。
適合規格：JIS C 8201-2-1 Ann2。
遮断器の種類：経済タイプ。
モータ保護兼用：モータ保護兼用。
フレーム（AF）: 50AF。
極数・素子数：3P3E。
定格使用電圧 Ue：100-200-415V。
定格インパルス耐電圧 Uimp：6kV。
定格電流：15A、20A、30A、40A、50A。
渦電流引き外し方式：熱動電磁。
接続方式：表面形。
定格遮断容量：（AC100V）5／2kA、（AC200V）5／2kA、（AC415V）2.5／1kA。
標準接続方式：線押え方式（圧着端子使用可能）。
接続可能最大電線：22mm2。
取付ピッチ：95×23.5mm。
端子ピッチ：23.5mm。
圧着端子 最大：14-5。
端子カバー 表面形 型式：TMC-63EC。
端子カバー 表面形 付属：付属。
ハンドルロック（キャップ式） 型式：RC-KA。
ハンドルロック（キャップ式） 付属：別売。
端子ねじの大きさ：M5。
逆接続：可能。
漏電表示：無し。
適合JIS規格：JIS C 8201-2-1 Ann2。
定格電圧DC：-

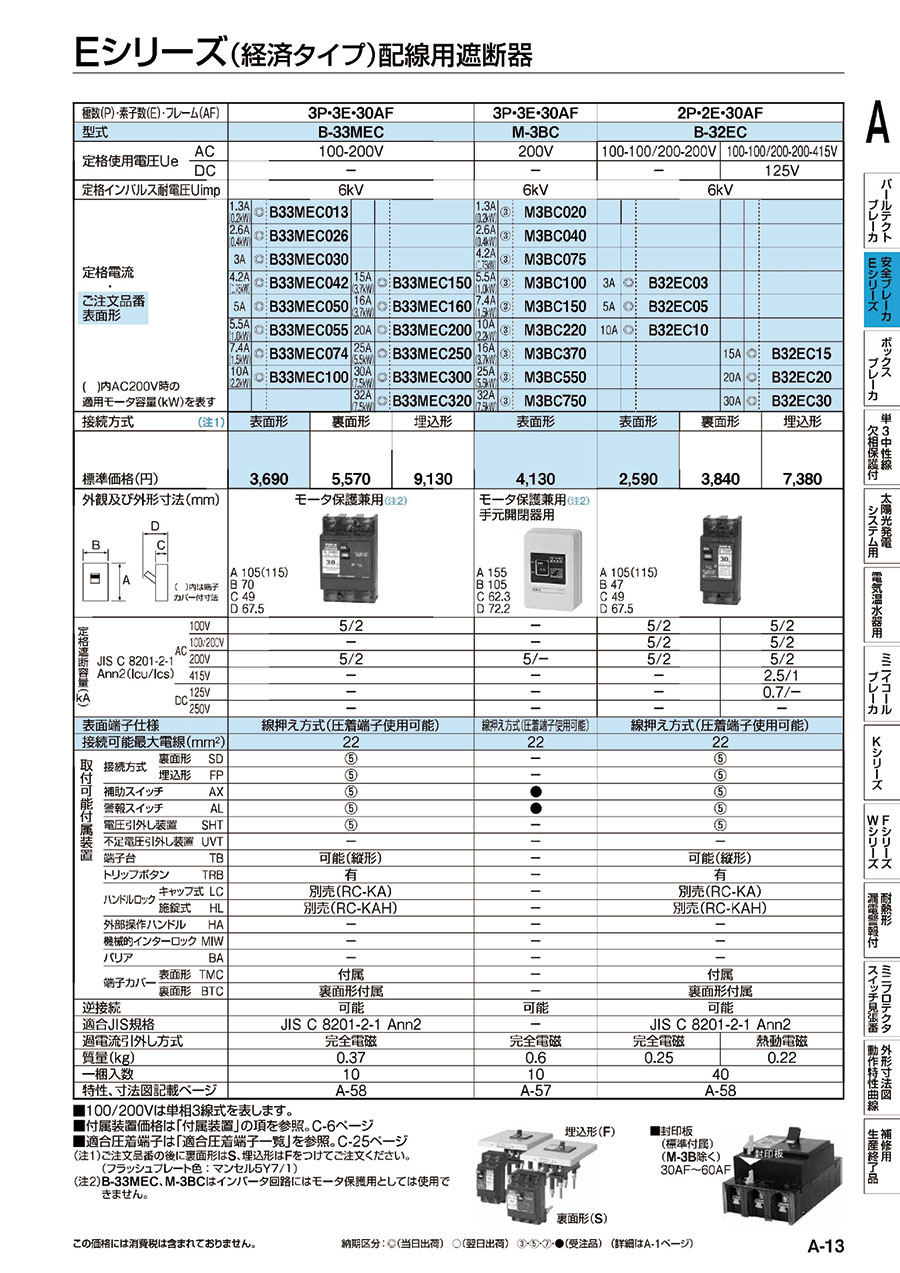

上記以外の商品の詳細はカタログを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,370円 ( 3,707円 ) | 11日目 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
4,490円 ( 4,939円 ) | 11日目 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 11日目 |
4,490円 ( 4,939円 ) | 11日目 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 11日目 |
4,900円 ( 5,390円 ) | 11日目 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 11日目 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 11日目 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 11日目 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
5,980円 ( 6,578円 ) | 11日目 |
5,980円 ( 6,578円 ) | 11日目 |
5,980円 ( 6,578円 ) | 11日目 |
5,980円 ( 6,578円 ) | 11日目 |
5,610円 ( 6,171円 ) | 在庫品1日目当日出荷可能 |
5,610円 ( 6,171円 ) | 在庫品1日目当日出荷可能 |
5,610円 ( 6,171円 ) | 11日目 |
5,610円 ( 6,171円 ) | 11日目 |
6,730円 ( 7,403円 ) | 11日目 |
6,730円 ( 7,403円 ) | 在庫品1日目当日出荷可能 |
6,730円 ( 7,403円 ) | 在庫品1日目当日出荷可能 |
7,820円 ( 8,602円 ) | 11日目 |
7,820円 ( 8,602円 ) | 11日目 |
6,730円5,384円 ( 5,922円 ) | 在庫品1日目当日出荷可能 |
7,960円 ( 8,756円 ) | 在庫品1日目当日出荷可能 |
9,060円 ( 9,966円 ) | 11日目 |
9,060円 ( 9,966円 ) | 在庫品1日目当日出荷可能 |
23,319円 ( 25,651円 ) | 11日目 |
16,733円 ( 18,406円 ) | 1日目 |
25,910円 ( 28,501円 ) | 11日目 |
42,330円 ( 46,563円 ) | 11日目 |
38,097円 ( 41,907円 ) | 11日目 |
26,904円 ( 29,594円 ) | 1日目 |
45,700円27,420円 ( 30,162円 ) | 在庫品1日目当日出荷可能 |
59,490円 ( 65,439円 ) | 11日目 |
詳細情報
基本情報
過負荷保護付の配線用遮断器。
【特長】
・モーター保護兼用タイプ、警報スイッチ付、補助スイッチ付と複数仕様あり
・短絡保護付
・1.3A～600Aフレームサイズ、遮断容量、付属装置など広範囲に使用可能な性能を持つ
【用途】
・電灯回路と動力回路で幅広く使用
