テンパール工業

小型漏電遮断器（OC付）

Name: 小型漏電遮断器（OC付）
Brand: テンパール工業
SKU: 222004910550
Rating: 4 (5 reviews)

カタログ |

通常単価(税別): 3,600円～8,320円特別価格

税込単価: 3,960円～9,152円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～11日目一部当日出荷可能

安全ブレーカと互換寸法のため、住宅用分電盤、標準分電盤等の組込用などに最適な漏電遮断器。【特長】・過電...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

テンパール工業

安全ブレーカ互換性形漏電遮断器（地絡保護専用）

通常価格(税別)： 4,180円 (税込価格：4,598円)

通常出荷日：在庫品1日目

よく一緒に見られています

テンパール工業

漏電遮断器（機器組込用漏電遮断器）

通常価格(税別)： 6,912円 (税込価格：7,603円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

GB-1ZAの外観

GB-2ZAの外観

遮断器の種類	ご注文品番	フレーム AF	極数・素子数	定格使用電圧Ue	定格電流	定格感度電流（mA）	最大動作時間
小型漏電遮断器	1ZA0515	30AF	2P1E	100V	5A	15mA	0.1秒（高速形）
小型漏電遮断器	1ZA0530	30AF	2P1E	100V	5A	30mA	0.1秒（高速形）
小型漏電遮断器	1ZA0615	30AF	2P1E	100V	6A	15mA	0.1秒（高速形）
小型漏電遮断器	1ZA0630	30AF	2P1E	100V	6A	30mA	0.1秒（高速形）
小型漏電遮断器	1ZA1015	30AF	2P1E	100V	10A	15mA	0.1秒（高速形）
小型漏電遮断器	1ZA1030	30AF	2P1E	100V	10A	30mA	0.1秒（高速形）
小型漏電遮断器	1ZA1515	30AF	2P1E	100V	15A	15mA	0.1秒（高速形）
小型漏電遮断器	1ZA1530	30AF	2P1E	100V	15A	30mA	0.1秒（高速形）
小型漏電遮断器	1ZA2015	30AF	2P1E	100V	20A	15mA	0.1秒（高速形）
小型漏電遮断器	1ZA2030	30AF	2P1E	100V	20A	30mA	0.1秒（高速形）
小型漏電遮断器	1ZA3015	30AF	2P1E	100V	30A	15mA	0.1秒（高速形）
小型漏電遮断器	1ZA3030	30AF	2P1E	100V	30A	30mA	0.1秒（高速形）

遮断器の種類	ご注文品番	フレーム AF	極数・素子数	定格使用電圧Ue	定格電流	定格感度電流（mA）	最大動作時間
小型漏電遮断器	2ZA0515	30AF	2P2E	100-100/200-200V	5A	15mA	0.1秒（高速形）
小型漏電遮断器	2ZA0530	30AF	2P2E	100-100/200-200V	5A	30mA	0.1秒（高速形）
小型漏電遮断器	2ZA0615	30AF	2P2E	100-100/200-200V	6A	15mA	0.1秒（高速形）
小型漏電遮断器	2ZA0630	30AF	2P2E	100-100/200-200V	6A	30mA	0.1秒（高速形）
小型漏電遮断器	2ZA1015	30AF	2P2E	100-100/200-200V	10A	15mA	0.1秒（高速形）
小型漏電遮断器	2ZA1030	30AF	2P2E	100-100/200-200V	10A	30mA	0.1秒（高速形）
小型漏電遮断器	2ZA1515	30AF	2P2E	100-100/200-200V	15A	15mA	0.1秒（高速形）
小型漏電遮断器	2ZA1530	30AF	2P2E	100-100/200-200V	15A	30mA	0.1秒（高速形）
小型漏電遮断器	2ZA2015	30AF	2P2E	100-100/200-200V	20A	15mA	0.1秒（高速形）
小型漏電遮断器	2ZA2030	30AF	2P2E	100-100/200-200V	20A	30mA	0.1秒（高速形）
小型漏電遮断器	2ZA3015	30AF	2P2E	100-100/200-200V	30A	15mA	0.1秒（高速形）
小型漏電遮断器	2ZA3030	30AF	2P2E	100-100/200-200V	30A	30mA	0.1秒（高速形）

各商品の詳細はカタログを参照してください。

型番リスト

表示件数

型番

定格感度電流

(mA)

定格遮断容量　AC200Vの時

(kA)

定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件

定格使用電圧

(V)

定格電流

(A)

素子数

(極)

メーカ注文品番

定格遮断容量詳細

RoHS?

最小発注数量

15	-	-	100	5	1	1ZA0515	-	-	1個
30	-	-	100	5	1	1ZA0530	-	-	1個
15	-	-	100	6	1	1ZA0615	-	-	1個
30	-	-	100	6	1	1ZA0630	-	-	1個
15	-	-	100	10	1	1ZA1015	-	-	1個
30	-	-	100	10	1	1ZA1030	-	-	1個
15	-	-	100	15	1	1ZA1515	-	-	1個
30	-	-	100	15	1	1ZA1530	-	-	1個
15	-	-	100	20	1	1ZA2015	-	-	1個
30	-	-	100	20	1	1ZA2030	-	-	1個
15	-	-	100	30	1	1ZA3015	-	10	1個
30	-	-	100	30	1	1ZA3030	-	10	1個
15	1	有	100 / 100/200 / 200	5	2	2ZA0515	AC100/200V：1.5kA	-	1個
30	1	有	100 / 100/200 / 200	5	2	2ZA0530	AC100/200V：1.5kA	-	1個
15	1	有	100 / 100/200 / 200	6	2	2ZA0615	AC100/200V：1.5kA	-	1個
30	1	有	100 / 100/200 / 200	6	2	2ZA0630	AC100/200V：1.5kA	-	1個
15	1	有	100 / 100/200 / 200	10	2	2ZA1015	AC100/200V：1.5kA	-	1個
30	1	有	100 / 100/200 / 200	10	2	2ZA1030	AC100/200V：1.5kA	-	1個
15	1	有	100 / 100/200 / 200	15	2	2ZA1515	AC100/200V：1.5kA	-	1個
30	1	有	100 / 100/200 / 200	15	2	2ZA1530	AC100/200V：1.5kA	-	1個
15	1	有	100 / 100/200 / 200	20	2	2ZA2015	AC100/200V：1.5kA	-	1個
30	1	有	100 / 100/200 / 200	20	2	2ZA2030	AC100/200V：1.5kA	-	1個
15	1	有	100 / 100/200 / 200	30	2	2ZA3015	AC100/200V：1.5kA	-	1個
30	1	有	100 / 100/200 / 200	30	2	2ZA3030	AC100/200V：1.5kA	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,320円 ( 9,152円 )	在庫品1日目当日出荷可能
8,320円 ( 9,152円 )	在庫品1日目当日出荷可能
6,610円5,288円 ( 5,817円 )	在庫品1日目当日出荷可能
6,610円 ( 7,271円 )	在庫品1日目当日出荷可能
6,610円 ( 7,271円 )	在庫品1日目当日出荷可能
5,570円 ( 6,127円 )	在庫品1日目当日出荷可能
4,610円3,457円 ( 3,803円 )	在庫品1日目当日出荷可能
3,600円 ( 3,960円 )	在庫品1日目当日出荷可能
5,470円 ( 6,017円 )	在庫品1日目当日出荷可能
5,470円 ( 6,017円 )	4日目
5,470円 ( 6,017円 )	11日目
3,765円 ( 4,142円 )	在庫品1日目当日出荷可能
6,075円 ( 6,683円 )	在庫品1日目当日出荷可能
6,075円 ( 6,683円 )	在庫品1日目当日出荷可能
4,875円 ( 5,363円 )	在庫品1日目当日出荷可能
4,875円 ( 5,363円 )	2日目
4,875円 ( 5,363円 )	在庫品1日目当日出荷可能
5,997円 ( 6,597円 )	在庫品1日目当日出荷可能
4,125円 ( 4,538円 )	在庫品1日目当日出荷可能
4,125円 ( 4,538円 )	在庫品1日目当日出荷可能
5,280円 ( 5,808円 )	在庫品1日目当日出荷可能
5,280円 ( 5,808円 )	在庫品1日目当日出荷可能
6,270円 ( 6,897円 )	在庫品1日目当日出荷可能
5,280円4,488円 ( 4,937円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

安全ブレーカと互換寸法のため、住宅用分電盤、標準分電盤等の組込用などに最適な漏電遮断器。
【特長】
・過電流保護付漏電遮断器。
・コード短絡保護用瞬時遮断機能なし。
・コンセント回路以外で使用可能。
・5A～30A安全ブレーカと互換寸法の漏電遮断器。
・ソルダレス端子方式（当座金付）。
【用途】
・従来の安全ブレーカサイズのブレーカ交換。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

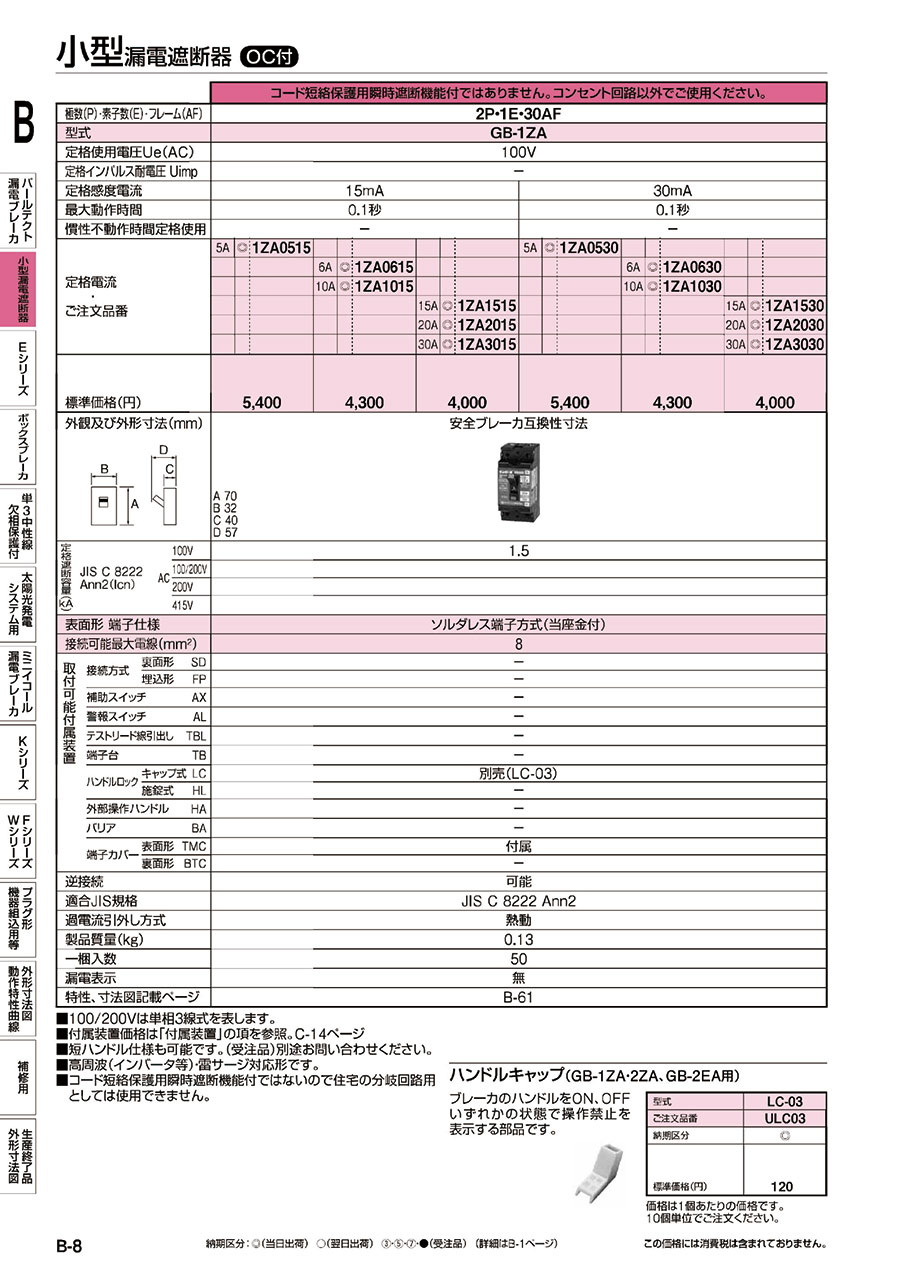

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
