型番	部品名	個数	材質	規格	処理	備考
1	基台	1	PBT	94V-0		黒色
2	導電板	1	黄銅		ニッケル	t4.0
3	アプセットボルト M8×20L	2	鉄		三価クロメート	アプセットボルト（A04）
4	記号板	1	PET		両面テープ	白色t0.5
5	カバー	1	ポリカーボネート	94V-0		透明

中継端子台OK-250の寸法

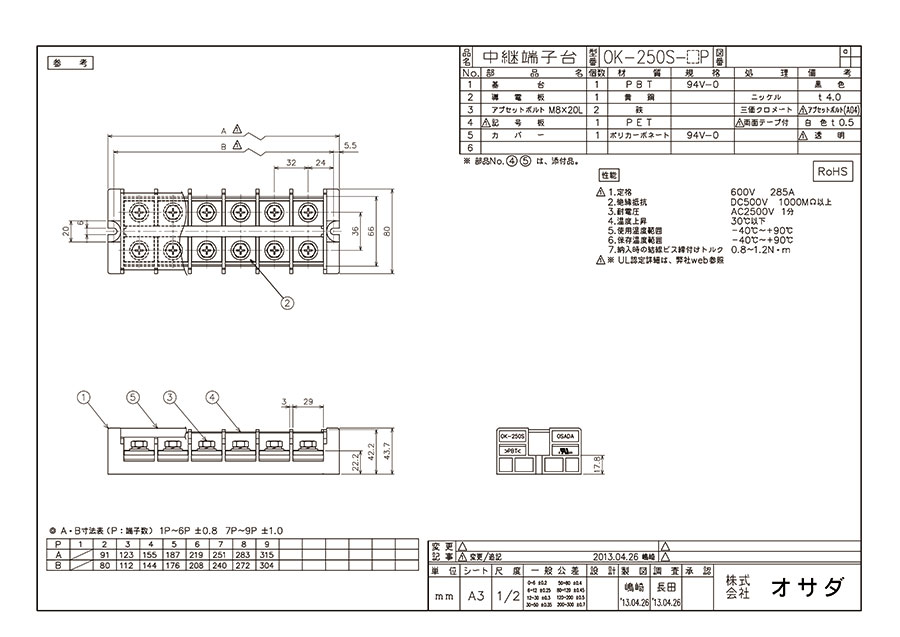

寸法図

P	2	3	4	5	6	8
A	91	123	155	187	219	283
B	80	112	144	176	208	272

A・B寸法表（P：端子数）

中継端子台OK-250の取扱いについて

注意・禁止事項

※ ネジ端子はネジサイズに適合した締付けトルクで作業してください。
※ 小型端子台についてはドライバーを垂直方向で使用してください。

注意・禁止事項

※ 直射日光が当たるような保管はしないでください。
※ 湿度60％以上の環境では保管しないでください。
※ 結露しない環境で保管してください。
※ 振動の多い場所には保管しないでください。
※ 製品の材質に影響を受けるガス・酸・薬品・塩害等のある場所には保管しないでください。

ご使用に対する注意

※ 通電中は感電の恐れがありますので、端子部に直接触れないでください。
※ 端子に電線を接続または解除する時は必ず電源を切って作業してください。
※ IEC汚染度1～3の範囲内でご使用ください。

開発秘話

岩手工場に於いて、開発・金型の製造・成形・プレス・板金・ＣＮＣ加工・ロボットや専用自動機による組立の一連工程を自社内で行うことにより安定した供給と速やかな対応を実現いたしました。

型番リスト

表示件数

型番

OK-250S-2P

OK-250S-6P

OK-250S-8P

極数

(極)

RoHS?

最小発注数量

2	10	1個
6	10	1個
8	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,261円 ( 3,587円 )	在庫品1日目当日出荷可能
7,632円3,816円 ( 4,198円 )	在庫品1日目当日出荷可能
8,172円4,086円 ( 4,495円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

電線を中継接続するための端子台。
特長】
・定格：600V-285A。
・32mmピッチ。
・結線：ビスM8。
・使用温度範囲：-40℃～+90℃。
・本体材質PBT（94V－0）。
・2本線接続可能DINレール取付可能。
・UL（FW2）、CUL認定品。
・ワンタッチカバー付。
【用途】
・産業用機器、システム全般。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
