中継端子台 OK-147
- 通常単価(税別)
- 587円～1,290円特別価格
- 税込単価
- 646円～1,419円特別価格
通常出荷日：在庫品1日目当日出荷可能
電線を中継接続するための端子台。【特長】・定格：600V-50A。・結線：ビスM5。・15mmピッチ。...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
中継端子台147の詳細
- 定格：600V-50A
- 絶縁抵抗：DC500V 1,000MΩ以上
- 耐電圧：AC2,500V 1分
- 温度上昇：30℃以下
- 使用温度範囲：-40～+90℃
- 保存温度範囲：-40～+90℃
- 端子ピッチ：15mm
- ワンタッチカバー添付
- ビスサイズ：M5
中継端子台147イメージ
| No. | 部品名 | 個数 | 材質 | 規格 | 処理 | 備考 |
|---|---|---|---|---|---|---|
| 1 | 本体 | 1 | PBT | 94V-0 | 黒色 | |
| 2 | 導電板 | 1 | 黄銅 | ニッケル | ｔ2.5 | |
| 3 | 結線ビス M5×10L | 2 | 鉄 | 三価クロメート | フリータンシ（F69A） | |
| 4 | 記号板 | 1 | PET | 両面テープ付 | 白色t 0.5 | |
| 5 | カバー | 1 | ポリカーボネート | 94V-0 | 透明（OC-20） |

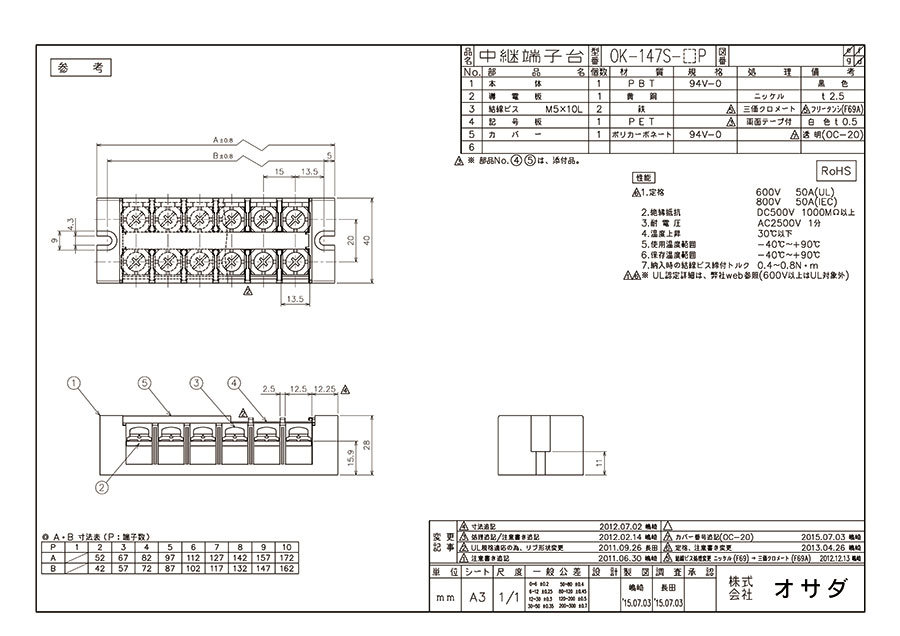

中継端子台147の寸法
寸法図
寸法図
寸法図
| ◎A・B 寸法表（P：端子数） | ||||||
|---|---|---|---|---|---|---|
| P | 2 | 3 | 4 | 5 | 6 | 8 |
| A | 52 | 67 | 82 | 97 | 112 | 142 |
| B | 42 | 57 | 72 | 87 | 102 | 132 |
- ※ （P：端子数）
中継端子台147の取扱いについて
注意・禁止事項
- ネジ端子はネジサイズに適合した締付けトルクで作業してください。
- 小型端子台についてはドライバーを垂直方向で使用してください。
注意・禁止事項
- 直射日光が当たるような保管はしないでください。
- 湿度60％以上の環境では保管しないでください。
- 結露しない環境で保管してください。
- 振動の多い場所には保管しないでください。
- 製品の材質に影響を受けるガス・酸・薬品・塩害等のある場所には保管しないでください。
ご使用に対する注意
- 通電中は感電の恐れがありますので、端子部に直接触れないでください。
- 端子に電線を接続または解除する時は必ず電源を切って作業してください。
- IEC汚染度1～3の範囲内でご使用ください。
開発秘話
岩手工場に於いて、開発・金型の製造・成形・プレス・板金・ＣＮＣ加工・ロボットや専用自
動機による組立の一連工程を自社内で行うことにより安定した供給と速やかな対応を実現いた
しました。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
587円 ( 646円 ) | 在庫品1日目当日出荷可能 |
749円 ( 824円 ) | 在庫品1日目当日出荷可能 |
911円 ( 1,002円 ) | 在庫品1日目当日出荷可能 |
1,094円492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,053円 ( 1,158円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電線を中継接続するための端子台。
【特長】
・定格：600V-50A。
・結線：ビスM5。
・15mmピッチ。
・使用温度範囲：-40℃～+90℃。
・本体材質：PBT（94V-0）。
・UL（FW1）、TUV認定品。
・ワンタッチカバー付。
【用途】
・産業用機器、システム全般での使用が可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
中継端子台 OK-147のレビュー
試作につかう
5
5.02019/08/08
1個から注文出来て大変便利
ネジもしっかりしておりハーネスの締結もやりやすくてよい
0人が参考にしています。
ボックスに入れたトランス部分の端子台として
5
5.02019/06/14
トランスをボックスに入れており、その部分の端子台として利用しています。お得意先様からのご指定により選定し購入しています。...もっと読む
