中継端子台 OK-070S
- 通常単価(税別)
- 755円～2,111円特別価格
- 税込単価
- 831円～2,322円特別価格
電線を中継接続するためのブロック端子台。【特長】・600V-115A。・19.5mmピッチ結線。・ビス...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

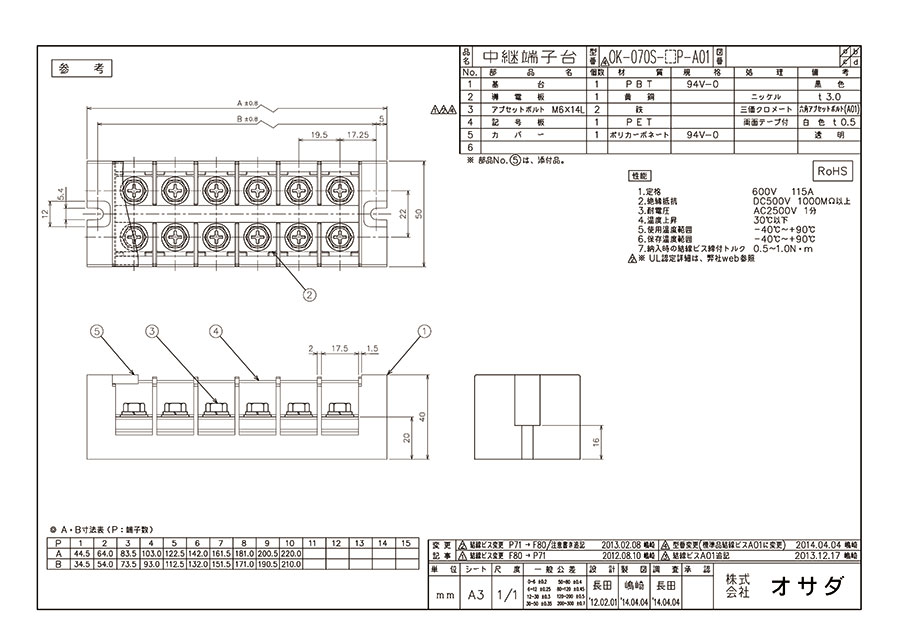

中継端子台OK-070Sの寸法図1
中継端子台OK-070Sの寸法図2
中継端子台OK-070Sの寸法図3
- 定格：600V-115A
- 端子ピッチ：19.5mm
- カバー指定：ワンタッチカバー添付
- ビスサイズ・指定：M6
- 備考：記号版添付、結線ビスF80指定可能
- 絶縁抵抗：DC500V 1,000MΩ以上
- 耐電圧：AC2,500V 1分
- 温度上昇：30℃以下
- 使用温度範囲：-40～+90℃
- 保存温度範囲：-40～+90℃
- 納入時の結線ビス締付トルク：0.5～1.0N・m
A・B寸法表（P：端子数）
（単位：mm）
| P | 2 | 3 | 4 | 5 | 6 | 8 |
|---|---|---|---|---|---|---|
| A | 64.0 | 83.5 | 103.0 | 122.5 | 142.0 | 181.0 |
| B | 54.0 | 73.5 | 93.0 | 112.5 | 132.0 | 171.0 |
開発秘話
岩手工場に於いて、開発・金型の製造・成形・プレス・板金・CNC加工・ロボットや専用自動機による組立の一連工程を自社内で行うことにより安定した供給と速やかな対応を実現いたしました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
755円 ( 831円 ) | 在庫品1日目当日出荷可能 |
991円 ( 1,090円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,517円 ( 1,669円 ) | 在庫品1日目当日出荷可能 |
2,111円738円 ( 812円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電線を中継接続するためのブロック端子台。
【特長】
・600V-115A。
・19.5mmピッチ結線。
・ビスM6使用。
・本体材質PBT（94V-0）。
・2本線接続可能UL（FW2）、CUL認定品。
・ワンタッチカバー付。
【用途】
・産業用機器、システム全般。
