中継端子台 060
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 823円～2,511円特別価格
- 税込単価
- 905円～2,762円特別価格
電線を中継接続するための端子台。【特長】・600V-85A。・16mmピッチ結...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
製品仕様

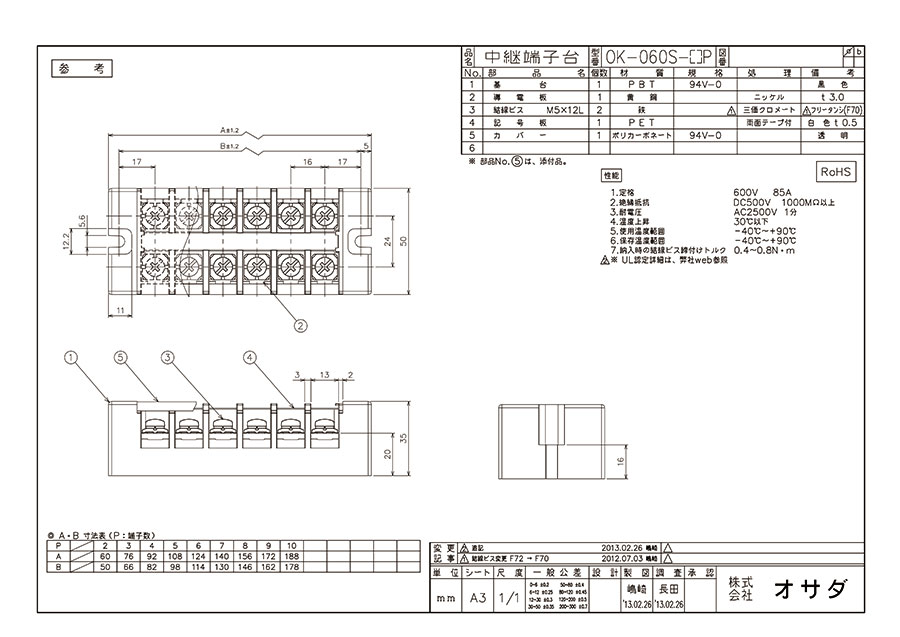

中継端子台060上面図
中継端子台060側面図1
中継端子台060側面図2
- 定格：600V-85A
- 端子ピッチ：16mm
- 極数（P）：2-8
- カバー指定（C）：ワンタッチカバー添付
- ビスサイズ・指定：M5／M6
- 絶縁抵抗：DC500V 1.000MΩ以上
- 耐電圧：AC2,500V 1分
- 温度上昇：30℃以下
- 使用温度範囲：-40～+90℃
- 保存温度範囲：-40～+90℃
- 納入時の結線ビス締付けトルク：0.4～0.8N･ｍ
- 備考：M6製品名には末尾にビス名F74Aが必要。800V仕様はIEC・汚損度3
A・B寸法表（P：端子数）
（単位：mm）
| P | 2 | 3 | 4 | 5 | 6 | 8 |
|---|---|---|---|---|---|---|
| A | 60 | 76 | 92 | 108 | 124 | 156 |
| B | 50 | 66 | 82 | 98 | 114 | 146 |
開発秘話
岩手工場に於いて、開発・金型の製造・成形・プレス・板金・CNC加工・ロボットや専用自動機による組立の一連工程を自社内で行うことにより安定した供給と速やかな対応を実現いたしました。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
823円 ( 905円 ) | 在庫品1日目当日出荷可能 |
1,475円 ( 1,623円 ) | 在庫品1日目当日出荷可能 |
1,815円 ( 1,997円 ) | 在庫品1日目当日出荷可能 |
2,001円 ( 2,201円 ) | 在庫品1日目当日出荷可能 |
2,511円1,381円 ( 1,519円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電線を中継接続するための端子台。
【特長】
・600V-85A。
・16mmピッチ結線。
・ビスM5使用。
・温度範囲-40～+90℃。
・本体材質PBTPBT（94V-O）2本線接続可能。
・UL（FW2）、CUL、TUV認定品。
・ワンタッチカバー付。
【用途】
・産業用機器、システム全般に使用。
