中継端子台 OK-0100
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,085円～4,040円
- 税込単価
- 1,194円～4,444円
電線を中継接続するためのブロック端子台。【特長】・600V-156A。・27m...
詳細情報を確認する商品情報
中継端子台OK-0100の特長

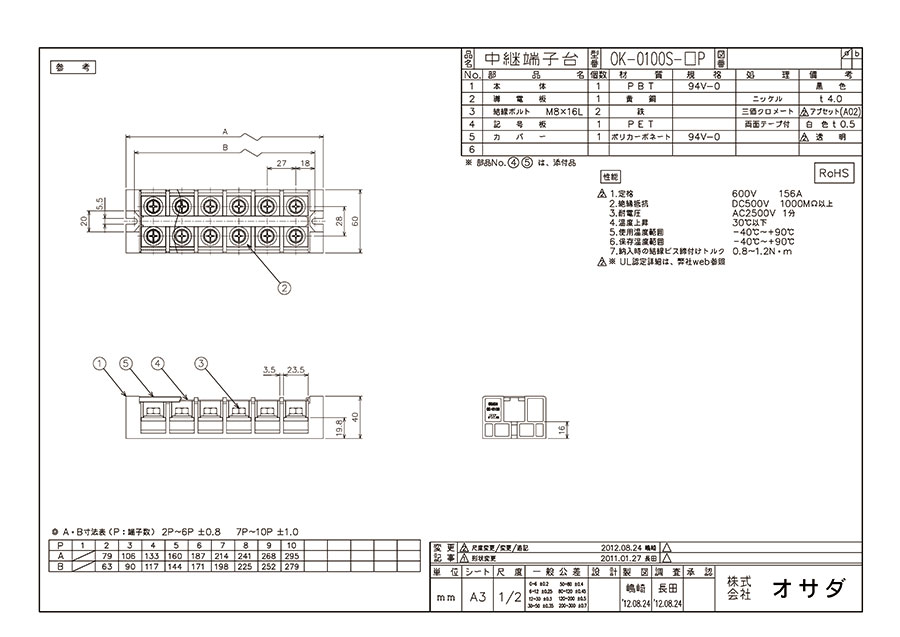

中継端子台OK-0100の寸法図 1
中継端子台OK-0100の寸法図 2
中継端子台OK-0100の寸法図 3
- 定格：600V-156A
- 端子ピッチ：27mm
- 極数（P）：2-8
- カバー指定（C）：ワンタッチカバー添付
- ビスサイズ・指定：M8、M6
- 備考：記号板添付
- 絶縁抵抗：DC500V 1,000MΩ以上
- 耐電圧：AC2,500V 1分
- 温度上昇：30℃以下
- 使用温度範囲：-40～+90℃
- 保存温度範囲：-40～+90℃
- 納入時の結線ビス締付けトルク：0.8～1.2N・m
A・B寸法表（P：端子数）
（単位：mm）
| P | 2 | 3 | 4 | 5 | 6 | 8 |
|---|---|---|---|---|---|---|
| A | 79 | 106 | 133 | 160 | 187 | 241 |
| B | 63 | 90 | 117 | 144 | 171 | 225 |
開発秘話
岩手工場に於いて、開発・金型の製造・成形・プレス・板金・CNC加工・ロボットや専用自動機による組立の一連工程を自社内で行うことにより安定した供給と速やかな対応を実現いたしました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,085円 ( 1,194円 ) | 在庫品1日目当日出荷可能 |
1,454円 ( 1,599円 ) | 在庫品1日目当日出荷可能 |
2,756円 ( 3,032円 ) | 在庫品1日目当日出荷可能 |
3,274円 ( 3,601円 ) | 在庫品1日目当日出荷可能 |
3,545円 ( 3,900円 ) | 在庫品1日目当日出荷可能 |
4,040円 ( 4,444円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電線を中継接続するためのブロック端子台。
【特長】
・600V-156A。
・27mmピッチ結線。
・ビスM8使用。
・本体材質PBT（94V-0）。
・CUL、TUV認定品。
・ワンタッチカバー付。
【用途】
・産業用機器、システム全般。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
