貫通端子台 OGM-300

貫通端子台 OGM-300

貫通端子台OGM-300-5P-Cのイメージ

• 定格：300V - 25A
• 端子ピッチ：11mm
• カバー指定(C)：ワンタッチカバーオプション
• ビスサイズ・指定：M4

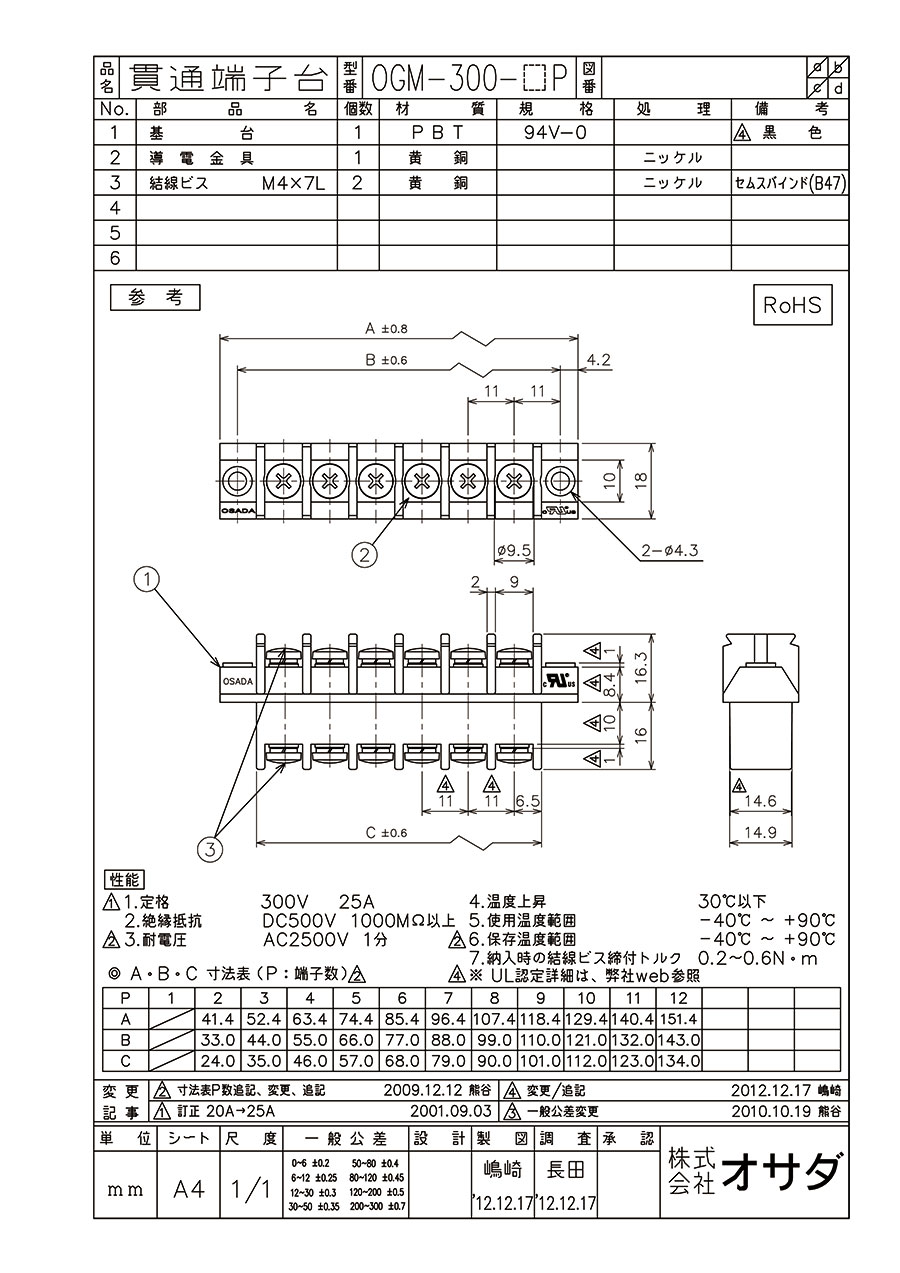

寸法図

貫通端子台の参考図

A・B・C寸法表（P：端子数）

（単位：mm）

開発秘話

端子台の取扱いについて

注意・禁止事項

• ネジ端子はネジサイズに適合した締付けトルクで作業してください。
• UL品はUL認証トルクにて作業してください。
• ワンタッチ端子台は電線剥き代と梱包時に添付している注意事項を確認してください。
• 小型端子台についてはドライバーを垂直方向で使用してください。

注意・禁止事項

• 直射日光が当たるような保管はしないでください。
• 湿度60％以上の環境では保管しないでください。
• 結露しない環境で保管してください。
• 振動の多い場所には保管しないでください。
• 製品の材質に影響を受けるガス・酸・薬品・塩害等のある場所には保管しないでください。

ご使用に対する注意

• 通電中は感電の恐れがありますので、端子部に直接触れないでください。
• 端子に電線を接続または解除する時は必ず電源を切って作業してください。
• IEC汚染度1～3の範囲内でご使用ください。

UL・CUL認定品について

• 圧着端子はUL認定品をご使用ください。
• 圧着工具は圧着端子に適合したものをご使用ください。

端子台のハンダ条件

フローハンダ

手ハンダ

材料の耐熱温度

小型端子台・ワンタッチ端子台

• 定格の範囲内でご使用ください。定格に適合した電線をご使用ください。
• 定格電流は1極に使用できる最大値を表しています。
• 電線を剥ぐ際には、各製品の指定の長さに剥いでください。
• 電線は1極（P）に対し1本を標準としていますので、2本以上の接続については製品の保証はいたしません。
• ボタンを押す時は丸棒または指で押すことを推奨します。マイナスドライバーを使用する場合、ドライバーの先端が本体表面より下がらない程度に押してください。
• ボタン操作の回数は、端子台の電線接続回数に相当します。操作回数は30回程度とお考え下さい。
• ハンダ付けの際、フラックスの量が多いと接続部に入り、接続障害等の原因となることがあります。適量を用いてください。
• 電線の接続、解除の際はボタンを押しながら接続、解除を行ってください。
• 電線は単線、またはより線のみを使用ください。

ネジ端子台

• 裸圧着端子を使用する際には、充電部が露出しないように絶縁チューブ等により必要な絶縁距離をとり、感電、短絡等の予防をしてください。

裸圧着端子を使用する際

締め付けトルク推奨値・保証値

推奨値・保証値はケーブル取付時・ショートバー取付時の値です。

• ネジ名：M4
• 推奨値：1.2
• 保証値：1.4
