日本航空電子工業

パネル対電線／電線中継接続用丸型コネクタ N／MSシリーズダストキャップ

Name: パネル対電線／電線中継接続用丸型コネクタ N／MSシリーズ ダストキャップ
Brand: 日本航空電子工業
SKU: 222004909042
Rating: 4 (6 reviews)

カタログ |

通常単価(税別): 24円～11,597円特別価格

税込単価: 26円～12,757円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

通常環境下で使用頂ける汎用性豊かな丸型コネクタのダストキャップ。【特長】・諸条件に基づいた厳しい試験項...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

よく一緒に見られています

日本航空電子工業

D sub シリーズ付属品

通常価格(税別)： 80円 (税込価格：88円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本航空電子工業

パネル対電線電線中継接続用丸型コネクタ半田付結線式 N／MSシリーズ付属品

通常価格(税別)： 116円 (税込価格：128円)

通常出荷日：在庫品1日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

N/MSシリーズキャップの仕様

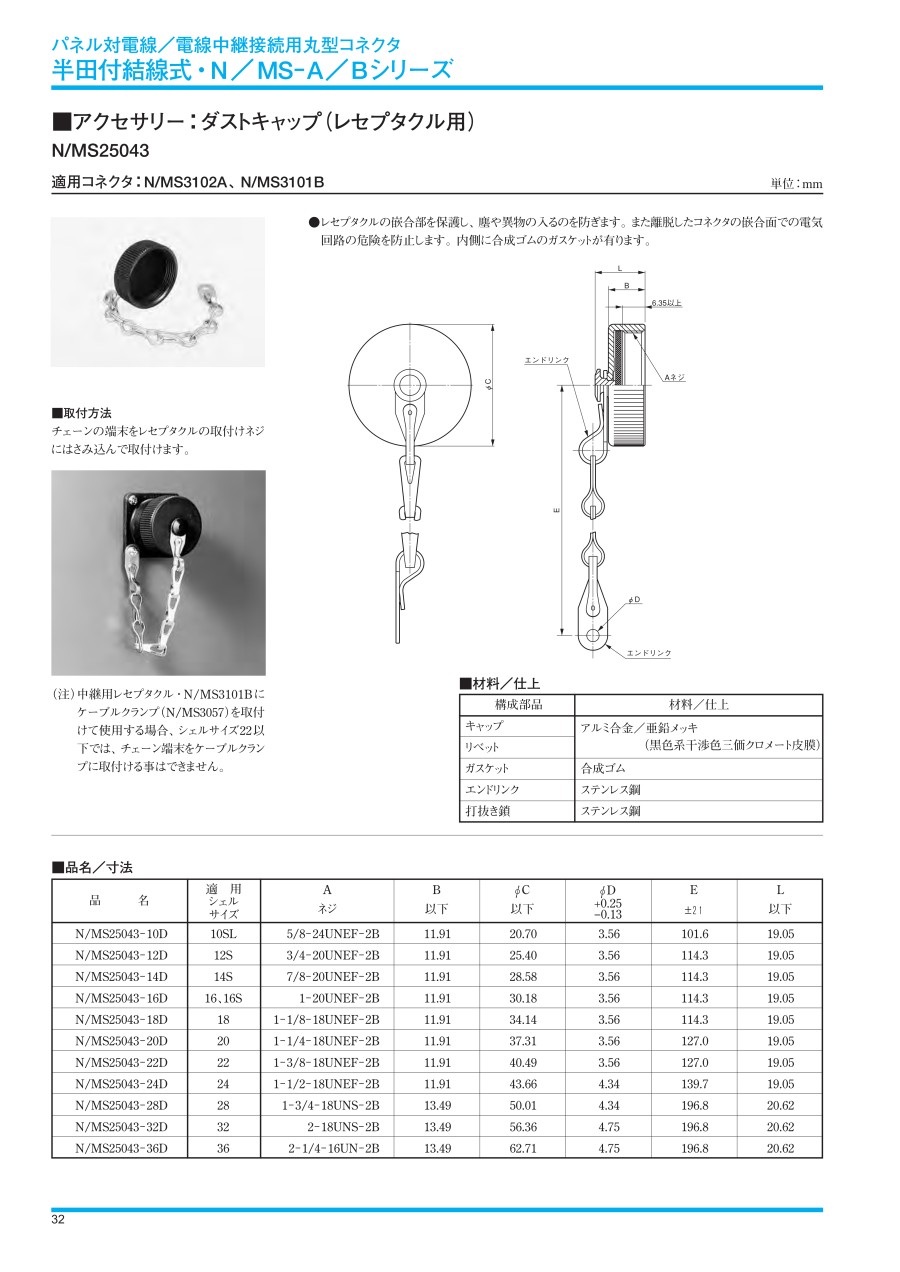

ダストキャップ（レセプタクル用）

外観

チェーンの端末をレセプタクルの取付ネジにはさみこんで取付。

外形図

構成部品	材料/仕上
キャップ	アルミ合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
リベット	アルミ合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
ガスケット	合成ゴム
エンドリンク	ステンレス鋼
打抜き鎖	ステンレス鋼

品名	適用シェルサイズ	A ネジ	B 以下	φC 以下	φD +0.25 -0.13	E ±21	L 以下
N/MS25043-10D	10SL	5/8-24UNEF-2B	11.91	20.70	3.56	101.6	19.05
N/MS25043-12D	12S	3/4-20UNEF-2B	11.91	25.40	3.56	114.3	19.05
N/MS25043-14D	14S	7/8-20UNEF-2B	11.91	28.58	3.56	114.3	19.05
N/MS25043-16D	16、16S	1-20UNEF-2B	11.91	30.18	3.56	114.3	19.05
N/MS25043-18D	18	1-1/8-18UNEF-2B	11.91	34.14	3.56	114.3	19.05
N/MS25043-20D	20	1-1/4-18UNEF-2B	11.91	37.31	3.56	127.0	19.05
N/MS25043-22D	22	1-3/8-18UNEF-2B	11.91	40.49	3.56	127.0	19.05
N/MS25043-24D	24	1-1/2-18UNEF-2B	11.91	43.66	4.34	139.7	19.05
N/MS25043-28D	28	1-3/4-18UNS-2B	13.49	50.01	4.34	196.8	20.62
N/MS25043-32D	32	2-18UN-2B	13.49	56.36	4.75	196.8	20.62
N/MS25043-36D	36	2-1/4-16UN-2B	13.49	62.71	4.75	196.8	20.62

ダストキャップ（プラグ用）

外観

チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付。

外形図

構成部品	材料/仕上
キャップ	アルミ合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
リベット	アルミ合金/亜鉛メッキ（黒色系干渉色三価クロメート皮膜）
エンドリンク	ステンレス鋼
打抜き鎖	ステンレス鋼

品名	適用シェルサイズ	A ネジ	B 以下	φC 以下	φD +0.25 -0.13	E ±21	H 以上	L 以下
N/MS25042-10D	10SL	5/8-24UNEF-2A	16.66	17.45	3.96	101.6	9.65	24.61
N/MS25042-12D	12S	3/4-20UNEF-2A	21.44	20.62	3.96	114.3	16.00	29.36
N/MS25042-14D	14S	7/8-20UNEF-2A	21.44	23.80	3.96	114.3	16.00	29.36
N/MS25042-16D	16、16S	1-20UNEF-2A	21.44	26.97	3.96	114.3	16.00	29.36
N/MS25042-18D	18	1-1/8-18UNEF-2A	21.44	30.15	3.96	114.3	16.00	29.36
N/MS25042-20D	20	1-1/4-18UNEF-2A	21.44	33.32	4.75	127.0	16.00	29.36
N/MS25042-22D	22	1-3/8-18UNEF-2A	21.44	36.50	4.75	127.0	16.00	29.36
N/MS25042-24D	24	1-1/2-18UNEF-2A	21.44	39.67	4.75	139.7	16.00	29.36
N/MS25042-28D	28	1-3/4-18UNS-2A	21.44	46.02	4.75	196.8	16.00	29.36
N/MS25042-32D	32	2-18UNS-2A	21.44	52.37	5.54	196.8	16.00	29.36
N/MS25042-36D	36	2-1/4-16UN-2A	21.44	58.72	5.54	196.8	16.00	29.36

プラスチックダストキャップ

外観1

外観2

外観3

適用シェルサイズ（N/M3102A）

適用シェルサイズ（N/M3101B）

適用シェルサイズ（N/M3106B・N/M3108B）

品名（注1）	色相	適用シェルサイズ
		N/MS3102A		N/MS3101B		N/MS3106B・N/MS3108B
		篏合部分用	結線部分用	篏合部分用	結線部分用	篏合部分用	結線部分用
025-0460-000	赤	10SL	10SL	10SL	10SL	10SL	10SL
025-0462-000	赤	12S	14S	12S	14S	-	14S
025-0463-000	赤	14S	16S、16	14S	16S、16	-	16S、16
＊025-0466-000	赤	-	18	-	-	-	-
025-0467-000	黄	-	20	-	-	20	-
025-0468-000	赤	20	22	20	-	-	-
025-0469-000	赤	22	24	22	-	-	-
＊025-0470-000	赤	-	28	-	-	-	-
＊025-0471-000	赤	-	32	-	-	-	-
＊025-0472-000	赤	-	36	-	-	-	-
025-0477-000	黄	-	-	-	-	10SL	-
025-0478-000	黄	-	-	-	-	12S	-
025-0479-000	黄	-	-	-	-	14S	-
025-0480-000	黄	-	-	-	-	16S、16	-
025-0484-000	黄	-	-	-	-	18	-
025-0486-000	黄	-	-	-	-	22	-
025-0487-000	黄	-	-	-	-	24	-
025-0488-000	黄	-	-	-	-	28	-
025-0489-000	黄	-	-	-	-	32	-
025-0490-000	黄	-	-	-	-	36	-
＊025-0493-000	赤	-	-	-	-	48	-
025-0498-000	赤	16S、16	18	16S、16	18	-	18
025-0499-000	赤	-	20、22	-	20、22	22	20、22
025-0500-000	赤	-	24、28	-	24、28	-	24、28
025-0501-000	赤	28	32	28	32	-	32
025-0502-000	赤	32	36	32	36	-	36
025-0503-000	赤	36	-	36	-	-	-
025-0507-000	赤	18	-	18	-	-	-
025-0510-000	赤	24	-	24	-	-	-

（注1）＊印の品名は、CANNON社製です。その他のものは、CAPLUGS社製です。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

色	種類	材質詳細	適合シェルサイズ	適合品	色詳細	備考	RoHS?	最小発注数量

赤	コネクタ用	プラスチック	10SL	N/MS3102A$N/MS3106B$N/MS3108B$N/MS3101B	赤	-	10	5個
赤	コネクタ用	プラスチック	14S/16S/16	N/MS3102A$N/MS3106B$N/MS3108B$N/MS3101B	赤	-	10	10個
黄	コネクタ用	プラスチック	20	N/MS3102A$N/MS3106B$N/MS3108B	黄	-	10	10個
赤	コネクタ用	プラスチック	20/22	N/MS3102A$N/MS3101B	赤	-	-	1個
赤	コネクタ用	プラスチック	22/24	N/MS3102A$N/MS3101B	赤	-	10	17個
黄	コネクタ用	プラスチック	12S	N/MS3106B$N/MS3108B	黄	-	10	1個
黄	コネクタ用	プラスチック	28	N/MS3106B$N/MS3108B	黄	-	10	1個
黄	コネクタ用	プラスチック	32	N/MS3106B$N/MS3108B	黄	-	10	1個
黄	コネクタ用	プラスチック	36	N/MS3106B$N/MS3108B	黄	-	10	1個
赤	コネクタ用	プラスチック	28/32	N/MS3102A$N/MS3106B$N/MS3108B$N/MS3101B	赤	-	10	17個
赤	コネクタ用	プラスチック	32/36	N/MS3102A$N/MS3106B$N/MS3108B$N/MS3101B	赤	-	10	1個
赤	コネクタ用	プラスチック	36	N/MS3102A$N/MS3101B	赤	-	10	1個
赤	コネクタ用	プラスチック	18	N/MS3102A$N/MS3101B	赤	-	10	5個
赤	コネクタ用	プラスチック	24	N/MS3102A$N/MS3101B	赤	-	10	1個
黒色系干渉色	プラグ用	アルミ合金	10SL	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	12S	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	14S	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	16/16S	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	18	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	20	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	22	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	24	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	28	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	32	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	プラグ用	アルミ合金	36	N/MS3106B$N/MS3108B	黒色系干渉色	チェーンの端末をケーブルクランプの締付けネジにはさみこんで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	10SL	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	12S	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	14S	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	16/16S	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	18	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	20	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	22	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	24	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	28	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	32	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個
黒色系干渉色	レセプタクル用	アルミ合金	36	N/MS3102A$N/MS3101B	黒色系干渉色	チェーンの端末をレセプタクルの取付けネジにはさみ込んで取付けます	10	1個

通常単価(税別) (税込単価)	通常出荷日

32円 ( 35円 )	在庫品1日目当日出荷可能
63円 ( 69円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
45円 ( 50円 )	在庫品1日目当日出荷可能
53円 ( 58円 )	在庫品1日目当日出荷可能
24円 ( 26円 )	在庫品1日目当日出荷可能
102円 ( 112円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
351円 ( 386円 )	在庫品1日目当日出荷可能
127円 ( 140円 )	在庫品1日目当日出荷可能
639円 ( 703円 )	在庫品1日目当日出荷可能
2,126円 ( 2,339円 )	在庫品1日目当日出荷可能
63円 ( 69円 )	在庫品1日目当日出荷可能
103円 ( 113円 )	在庫品1日目当日出荷可能
5,577円4,461円 ( 4,907円 )	在庫品1日目当日出荷可能
5,603円 ( 6,163円 )	在庫品1日目当日出荷可能
1,801円 ( 1,981円 )	在庫品1日目当日出荷可能
7,570円3,785円 ( 4,164円 )	在庫品1日目当日出荷可能
1,635円 ( 1,799円 )	在庫品1日目当日出荷可能
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能
6,056円 ( 6,662円 )	在庫品1日目当日出荷可能
1,811円 ( 1,992円 )	在庫品1日目当日出荷可能
1,881円 ( 2,069円 )	在庫品1日目当日出荷可能
8,218円 ( 9,040円 )	在庫品1日目当日出荷可能
5,230円 ( 5,753円 )	在庫品1日目当日出荷可能
5,687円 ( 6,256円 )	在庫品1日目当日出荷可能
5,086円 ( 5,595円 )	在庫品1日目当日出荷可能
2,247円 ( 2,472円 )	在庫品1日目当日出荷可能
1,407円 ( 1,548円 )	在庫品1日目当日出荷可能
956円 ( 1,052円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
1,165円 ( 1,282円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
2,051円 ( 2,256円 )	在庫品1日目当日出荷可能
11,597円 ( 12,757円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

通常環境下で使用頂ける汎用性豊かな丸型コネクタのダストキャップ。
【特長】
・諸条件に基づいた厳しい試験項目を満足し、高度の技術・品質管理・生産管理の下で製作
・レセプタクル／プラグの嵌合部を保護し、塵や異物が入るのを防ぎます
・離脱したコネクタの嵌合面での電気回路の危険を防止します
【用途】
・産業機器、工作機器、FA機器、通信機器、コンピューター及び関連機器に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
防塵キャップ（パネル取付用、中継アダプタ用）
異物混入防止、接続部保護に、低価格防塵キャップ
ミスミ
バスパワー・自動ボーレート検知・ABS樹脂製

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
