高屈曲シールド付ツイストペア多心ケーブル SPMC-SRシリーズ

Name: 高屈曲シールド付ツイストペア多心ケーブル SPMC-SRシリーズ
Brand: 金子コード
SKU: 222000862293
Rating: 3.5 (2 reviews)

カタログ |

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 808円～346,335円

税込単価: 889円～380,969円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

金子コード

RBDシリーズロボットケーブル UL2517 300V （シールド付）

通常価格(税別)： 730円 (税込価格：803円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

金子コード

RBDシリーズロボットケーブル UL2464 300V （シールド付）

通常価格(税別)： 1,370円 (税込価格：1,507円)

通常出荷日：3 日目

【特長】・導体に合金線を採用。・耐屈曲性に優れています。・ツイストペア（対撚り...

詳細情報を確認する

AWGサイズ (AWG)
26
導体断面積 (mm²)
0.15
シールド
有
定格電圧
100V
特性
耐油性 / 耐熱性
シース(外被)色
黒
アース線
ドレン線
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
導体構成 (本/mm)
54/0.06
導体外径 (mm)
0.51
絶縁体色
カタログ参照
その他特性
耐ノイズ

未確定：候補が701型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特徴詳細

特徴

導体に合金線を採用。
耐屈曲性に優れている。
ツイストペア（対撚り）構造の為、耐ノイズ性及び信号特性が良好。
導電性PVCと編組シールドがあることによりEMC対策に有効。
シースには耐熱・耐油性PVCを使用。

構造

A：心線　B：不織布　C：耐油性PVCシース　
D：ドレンワイヤ―　E：導電性PVCシース　F：銅箔糸編組シールド

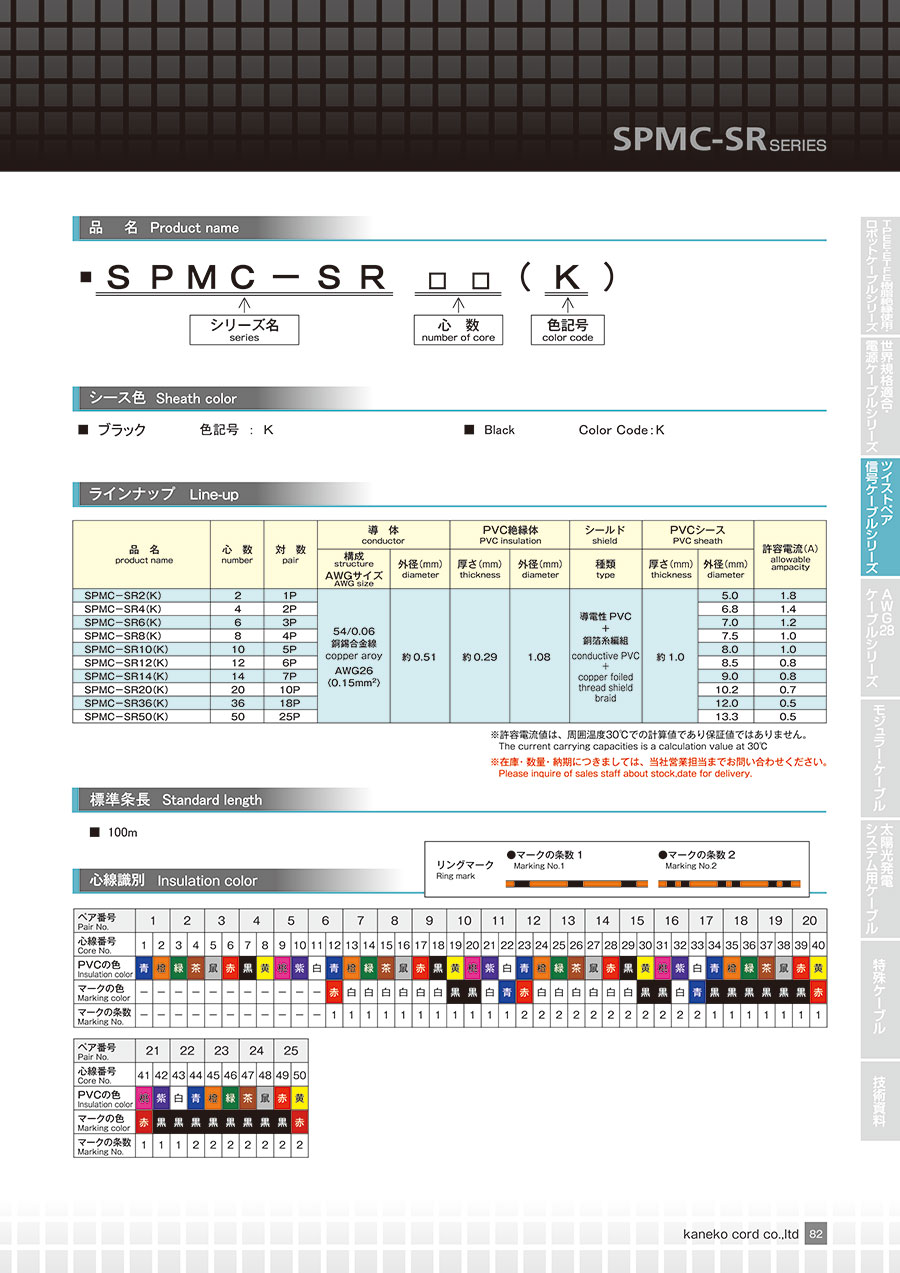

規格表

品名	心数	対数	導体		PVC絶縁体		シールド	PVCシース		許容電流（A）
品名	心数	対数	構成 AWGサイズ	外径（mm）	厚さ（mm）	外径（mm）	種類	厚さ（mm）	外径（mm）	許容電流（A）
SPMC-SR2（K）	2	1P	54/0.06 銅錫合金線 AWG26 <0.15mm²>	約0.51	約0.29	1.08	導電性PVC ＋銅箔糸編組	約1.0	5.0	1.8
SPMC-SR4（K）	4	2P							6.8	1.4
SPMC-SR6（K）	6	3P							7.0	1.4
SPMC-SR8（K）	8	4P							7.5	1.2
SPMC-SR10（K）	10	5P							8.0	1.1
SPMC-SR12（K）	12	6P							8.5	0.9
SPMC-SR14（K）	14	7P							9.0	0.9
SPMC-SR20（K）	20	10P							10.2	0.8
SPMC-SR24（K）	24	12P							10.4	0.7
SPMC-SR36（K）	36	18P							12.0	0.6
SPMC-SR50（K）	50	25P							13.3	0.6

※許容電流値は、周囲温度30℃での計算値であり保証値ではない。

製品特性

特性図

定格

温度	80℃
電圧	100V以下

電気特性

導体抵抗（Ω/km）	絶縁抵抗（MΩ/km）	耐電圧（V/分）
211以下	10以上	AC 500V

線芯識別

配列図

A：介在物　B：耐熱PVC絶縁体　C：銅合金導体　

表面印字

SPMC-SR□□　KANEKO　CORD

印字色：白印字

シース色

ブラック

色記号：K

品種記号の意味

心線識別リングマーク

マークの条数1

マークの条数2

心線識別表

ペア番号	1		2		3		4		5		6		7		8		9		10		11		12		13		14		15
心線番号	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
PVCの色	青	橙	緑	茶	鼠	赤	黒	黄	桃	紫	白	青	橙	緑	茶	鼠	赤	黒	黄	桃	紫	白	青	橙	緑	茶	鼠	赤	黒	黄
マークの色	-	-	-	-	-	-	-	-	-	-	-	赤	白	白	白	白	白	白	黒	黒	白	青	赤	白	白	白	白	白	白	黒
マークの条数	-	-	-	-	-	-	-	-	-	-	-	1	1	1	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2

ペア番号	16		17		18		19		20		21		22		23		24		25
心線番号	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50
PVCの色	桃	紫	白	青	橙	緑	茶	鼠	赤	黄	桃	紫	白	青	橙	緑	茶	鼠	赤	黄
マークの色	黒	白	青	黒	黒	黒	黒	黒	黒	赤	赤	黒	黒	黒	黒	黒	黒	黒	黒	赤
マークの条数	2	2	2	1	1	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2

使用方法・使用事例

用途

ロボット・工作機械等の可動部用ケーブル。

型番リスト

表示件数

...

型番

芯数

(芯)

対数

仕上り外径

(mm)

全長

(m)

許容電流

(A)

RoHS?

最小発注数量

6	3P	7	1	1.2	10	1個
6	3P	7	2	1.2	10	1個
6	3P	7	3	1.2	10	1個
6	3P	7	4	1.2	10	1個
6	3P	7	5	1.2	10	1個
6	3P	7	6	1.2	10	1個
6	3P	7	7	1.2	10	1個
6	3P	7	8	1.2	10	1個
6	3P	7	9	1.2	10	1個
6	3P	7	10	1.2	10	1個
6	3P	7	11	1.2	10	1個
6	3P	7	12	1.2	10	1個
6	3P	7	13	1.2	10	1個
6	3P	7	14	1.2	10	1個
6	3P	7	15	1.2	10	1個
6	3P	7	16	1.2	10	1個
6	3P	7	17	1.2	10	1個
6	3P	7	18	1.2	10	1個
6	3P	7	19	1.2	10	1個
6	3P	7	20	1.2	10	1個
6	3P	7	21	1.2	10	1個
6	3P	7	22	1.2	10	1個
6	3P	7	23	1.2	10	1個
6	3P	7	24	1.2	10	1個
6	3P	7	25	1.2	10	1個
6	3P	7	26	1.2	10	1個
6	3P	7	27	1.2	10	1個
6	3P	7	28	1.2	10	1個
6	3P	7	29	1.2	10	1個
6	3P	7	30	1.2	10	1個
6	3P	7	31	1.2	10	1個
6	3P	7	32	1.2	10	1個
6	3P	7	33	1.2	10	1個
6	3P	7	34	1.2	10	1個
6	3P	7	35	1.2	10	1個
6	3P	7	36	1.2	10	1個
6	3P	7	37	1.2	10	1個
6	3P	7	38	1.2	10	1個
6	3P	7	39	1.2	10	1個
6	3P	7	40	1.2	10	1個
6	3P	7	41	1.2	10	1個
6	3P	7	42	1.2	10	1個
6	3P	7	43	1.2	10	1個
6	3P	7	44	1.2	10	1個
6	3P	7	45	1.2	10	1個
6	3P	7	46	1.2	10	1個
6	3P	7	47	1.2	10	1個
6	3P	7	48	1.2	10	1個
6	3P	7	49	1.2	10	1個
6	3P	7	50	1.2	10	1個
6	3P	7	51	1.2	10	1個
6	3P	7	52	1.2	10	1個
6	3P	7	53	1.2	10	1個
6	3P	7	54	1.2	10	1個
6	3P	7	55	1.2	10	1個
6	3P	7	56	1.2	10	1個
6	3P	7	57	1.2	10	1個
6	3P	7	58	1.2	10	1個
6	3P	7	59	1.2	10	1個
6	3P	7	60	1.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

808円 ( 889円 )	在庫品1日目当日出荷可能
1,617円 ( 1,779円 )	在庫品1日目当日出荷可能
2,425円 ( 2,668円 )	在庫品1日目当日出荷可能
3,233円 ( 3,556円 )	在庫品1日目当日出荷可能
4,042円 ( 4,446円 )	在庫品1日目当日出荷可能
4,850円 ( 5,335円 )	在庫品1日目当日出荷可能
5,658円 ( 6,224円 )	在庫品1日目当日出荷可能
6,467円 ( 7,114円 )	在庫品1日目当日出荷可能
7,275円 ( 8,003円 )	在庫品1日目当日出荷可能
8,083円 ( 8,891円 )	在庫品1日目当日出荷可能
8,892円 ( 9,781円 )	在庫品1日目当日出荷可能
9,700円 ( 10,670円 )	在庫品1日目当日出荷可能
10,508円 ( 11,559円 )	在庫品1日目当日出荷可能
11,317円 ( 12,449円 )	在庫品1日目当日出荷可能
12,125円 ( 13,338円 )	在庫品1日目当日出荷可能
12,933円 ( 14,226円 )	在庫品1日目当日出荷可能
13,742円 ( 15,116円 )	在庫品1日目当日出荷可能
14,550円 ( 16,005円 )	在庫品1日目当日出荷可能
15,358円 ( 16,894円 )	在庫品1日目当日出荷可能
16,167円 ( 17,784円 )	在庫品1日目当日出荷可能
16,975円 ( 18,673円 )	在庫品1日目当日出荷可能
17,783円 ( 19,561円 )	在庫品1日目当日出荷可能
18,592円 ( 20,451円 )	在庫品1日目当日出荷可能
19,400円 ( 21,340円 )	在庫品1日目当日出荷可能
20,208円 ( 22,229円 )	在庫品1日目当日出荷可能
21,017円 ( 23,119円 )	在庫品1日目当日出荷可能
21,825円 ( 24,008円 )	在庫品1日目当日出荷可能
22,633円 ( 24,896円 )	在庫品1日目当日出荷可能
23,442円 ( 25,786円 )	在庫品1日目当日出荷可能
24,250円 ( 26,675円 )	在庫品1日目当日出荷可能
25,058円 ( 27,564円 )	在庫品1日目当日出荷可能
25,867円 ( 28,454円 )	在庫品1日目当日出荷可能
26,675円 ( 29,343円 )	在庫品1日目当日出荷可能
27,483円 ( 30,231円 )	在庫品1日目当日出荷可能
28,292円 ( 31,121円 )	在庫品1日目当日出荷可能
29,100円 ( 32,010円 )	在庫品1日目当日出荷可能
29,908円 ( 32,899円 )	在庫品1日目当日出荷可能
30,717円 ( 33,789円 )	在庫品1日目当日出荷可能
31,525円 ( 34,678円 )	在庫品1日目当日出荷可能
32,333円 ( 35,566円 )	在庫品1日目当日出荷可能
33,142円 ( 36,456円 )	在庫品1日目当日出荷可能
33,950円 ( 37,345円 )	在庫品1日目当日出荷可能
34,758円 ( 38,234円 )	在庫品1日目当日出荷可能
35,567円 ( 39,124円 )	在庫品1日目当日出荷可能
36,375円 ( 40,013円 )	在庫品1日目当日出荷可能
37,183円 ( 40,901円 )	在庫品1日目当日出荷可能
37,992円 ( 41,791円 )	在庫品1日目当日出荷可能
38,800円 ( 42,680円 )	在庫品1日目当日出荷可能
39,608円 ( 43,569円 )	在庫品1日目当日出荷可能
40,417円 ( 44,459円 )	在庫品1日目当日出荷可能
41,225円 ( 45,348円 )	在庫品1日目当日出荷可能
42,033円 ( 46,236円 )	在庫品1日目当日出荷可能
42,842円 ( 47,126円 )	在庫品1日目当日出荷可能
43,650円 ( 48,015円 )	在庫品1日目当日出荷可能
44,458円 ( 48,904円 )	在庫品1日目当日出荷可能
45,267円 ( 49,794円 )	在庫品1日目当日出荷可能
46,075円 ( 50,683円 )	在庫品1日目当日出荷可能
46,883円 ( 51,571円 )	在庫品1日目当日出荷可能
47,692円 ( 52,461円 )	在庫品1日目当日出荷可能
48,500円 ( 53,350円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

【特長】
・導体に合金線を採用。
・耐屈曲性に優れています。
・ツイストペア（対撚り）構造の為、耐ノイズ性及び信号特性が良好です。
・導電性PVCと編組シールドがあることによりEMC対策に有効です。
・シースには耐熱・耐油性PVCを使用。
【用途】
・ロボット・工作機械等の可動部用ケーブル。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高屈曲シールド付ツイストペア多心ケーブル SPMC-SRシリーズのレビュー

3.5平均満足度：3.52件のレビュー

星5
50%
星4
0%
星3
0%
星2
50%
星1
0%

製品製作

満足度：5.02020/11/25

被覆自体に柔軟性が有る為、取扱が易しです。その為、製作も楽でした。

0人が参考にしています。

エンコーダーケーブル補修用

満足度：2.02019/10/24

機械のエンコーダーケーブルが古くなって被服がやられていたのでこのケーブルに交換しました。ツイストペアでシールドもあり...もっと読む

ミスミからのコメント

この度はお客様の貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、メーカーへもフィードバックし今後の商品開発の参考とさせていただきます。引き続き忌憚ないご意見・ご要望いただけますと幸いです。よろしくお願い致します。

0人が参考にしています。

2件全て見る
