シールド付ツイストペア多心ケーブル SPMCシリーズ
- 通常単価(税別)
- 980円～112,459円
- 税込単価
- 1,078円～123,705円
通常出荷日：在庫品1日目当日出荷可能
高い柔軟性を持った電子機器配線用。【特長】・シールド付ツイストペア多心ケーブル。・導体に30/0.08...
詳細を確認- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNAVCSB UL規格 シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
未確定：候補が1,000型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
- マークにリングマークを採用。どの角度から見ても識別できるため、更に誤配線を防ぐことが可能。
- シールド無のPMCシリーズも用意。
- 0.08mm細径軟銅線を使用し、高い柔軟性を実現したシールド付ツイストペアケーブル。
- シース色:艶有りダークグレー 色記号:DG。艶消し黒 色記号:ツヤケシK。
- 曲げ半径は仕上がり外径8倍
製品仕様
構造図
断面図
特性グラフ
表面印字
- SPMC-□□ KANEKO CORD （印字色:白）
電気特性・定格
| 導体抵抗 Conductor resistance | 絶縁抵抗 Insulation resistance | 耐電圧 Withstand Voltage |
|---|---|---|
| （Ω/km） | （MΩ/km） | （V/分） （V/1min） |
| 137以下 137MAX | 10以上 10MIN | AC 500V |
- 定格温度: 60℃
- 定格電圧: 100V以下、100V MAX
ラインナップ

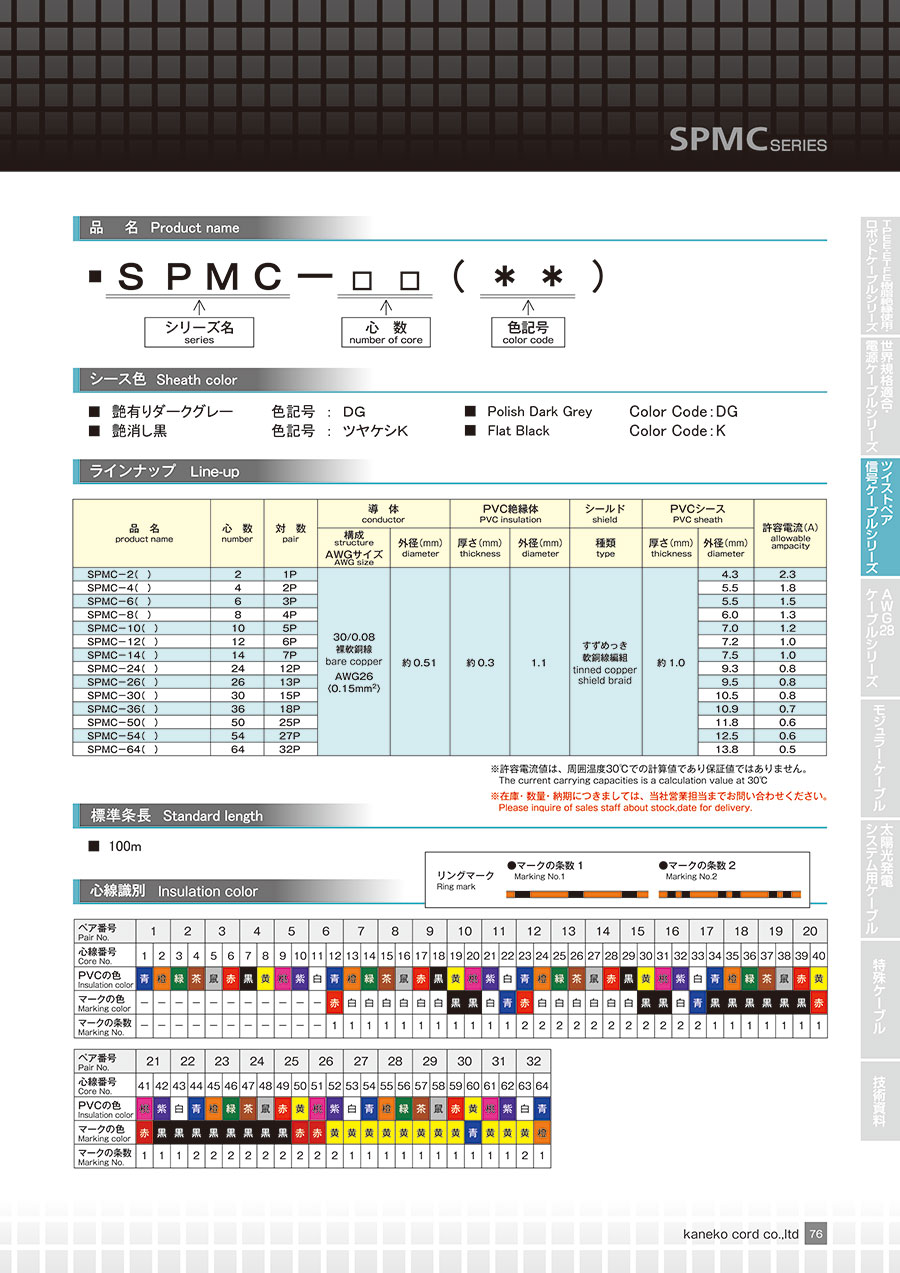

| 品名product name | 心数number | 対数pair | 導体conductor | PVC絶縁体PVC insulation | シールドshield | PVCシースPVC sheath | 許容電流（A）allowableampacity | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 構成structureAWGサイズAWG size | 外径（mm）diameter | 厚さ（mm）thickness | 外径（mm）diameter | 種類type | 厚さ（mm）thickness | 外径（mm）diameter | ||||
| SPMC-2（ ） | 2 | 1P | 30/0.08 裸軟銅線 bare copper AWG26 <0.15mm2> | 約0.51 | 約0.3 | 1.1 | すずめっき 軟銅線編組 tinned copper shield braid | 約1.0 | 4.3 | 2.3 |
| SPMC-4（ ） | 4 | 2P | 5.5 | 1.8 | ||||||
| SPMC-6（ ） | 6 | 3P | 5.5 | 1.5 | ||||||
| SPMC-8（ ） | 8 | 4P | 6.0 | 1.3 | ||||||
| SPMC-10（ ） | 10 | 5P | 7.0 | 1.2 | ||||||
| SPMC-12（ ） | 12 | 6P | 7.2 | 1.0 | ||||||
| SPMC-14（ ） | 14 | 7P | 7.5 | 1.0 | ||||||
| SPMC-24（ ） | 24 | 12P | 9.3 | 0.8 | ||||||
| SPMC-26（ ） | 26 | 13P | 9.5 | 0.8 | ||||||
| SPMC-30（ ） | 30 | 15P | 10.5 | 0.8 | ||||||
| SPMC-36（ ） | 36 | 18P | 10.9 | 0.7 | ||||||
| SPMC-50（ ） | 50 | 25P | 11.8 | 0.6 | ||||||
- ※ 許容電流値は、周囲温度30度での計算値であり保証値ではありません。
心線識別
リングマーク
| ペア番号 Pair No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 心線番号 Core No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| PVCの色 Insulation color | 青 | 橙 | 緑 | 茶 | 鼠 | 赤 | 黒 | 黄 | 桃 | 紫 | 白 | 青 | 橙 | 緑 | 茶 | 鼠 | 赤 | 黒 | 黄 | 桃 |
| マークの色 Marking color | - | - | - | - | - | - | - | - | - | - | - | 赤 | 白 | 白 | 白 | 白 | 白 | 白 | 黒 | 黒 |
| マークの条数 Marking No. | - | - | - | - | - | - | - | - | - | - | - | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| ペア番号 Pair No. | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 心線番号 Core No. | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| PVCの色 Insulation color | 紫 | 白 | 青 | 橙 | 緑 | 茶 | 鼠 | 赤 | 黒 | 黄 | 桃 | 紫 | 白 | 青 | 橙 | 緑 | 茶 | 鼠 | 赤 | 黄 |
| マークの色 Marking color | 白 | 青 | 赤 | 白 | 白 | 白 | 白 | 白 | 白 | 黒 | 黒 | 白 | 青 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 赤 |
| マークの条数 Marking No. | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| ペア番号 Pair No. | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 心線番号 Core No. | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 |
| PVCの色 Insulation color | 桃 | 紫 | 白 | 青 | 橙 | 緑 | 茶 | 鼠 | 赤 | 黄 | 桃 | 紫 | 白 | 青 | 橙 | 緑 | 茶 | 鼠 | 赤 | 黄 |
| マークの色 Marking color | 赤 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 黒 | 赤 | 赤 | 黄 | 黄 | 黄 | 黄 | 黄 | 黄 | 黄 | 黄 | 青 |
| マークの条数 Marking No. | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| ペア番号 Pair No. | 31 | 32 | ||
|---|---|---|---|---|
| 心線番号 Core No. | 61 | 62 | 63 | 64 |
| PVCの色 Insulation color | 桃 | 紫 | 白 | 青 |
| マークの色 Marking color | 黄 | 黄 | 黄 | 橙 |
| マークの条数 Marking No. | 1 | 1 | 2 | 1 |
開発秘話
DDKがD-Subコネクタを開発し、それに合うケーブルとして開発致しました。
元となったケーブルは層撚りタイプで旧電電公社の製品に使用しており、本開発にあたり、より柔軟性を高く、より加工性を良くする為に現行の仕様とし、現在も広くご好評をいただいております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,726円 ( 1,899円 ) | 在庫品1日目当日出荷可能 |
1,726円 ( 1,899円 ) | 在庫品1日目当日出荷可能 |
1,726円 ( 1,899円 ) | 在庫品1日目当日出荷可能 |
1,726円 ( 1,899円 ) | 在庫品1日目当日出荷可能 |
1,726円 ( 1,899円 ) | 在庫品1日目当日出荷可能 |
2,715円 ( 2,987円 ) | 在庫品1日目当日出荷可能 |
2,715円 ( 2,987円 ) | 在庫品1日目当日出荷可能 |
2,715円 ( 2,987円 ) | 在庫品1日目当日出荷可能 |
2,715円 ( 2,987円 ) | 在庫品1日目当日出荷可能 |
2,715円 ( 2,987円 ) | 在庫品1日目当日出荷可能 |
2,986円 ( 3,285円 ) | 在庫品1日目当日出荷可能 |
3,257円 ( 3,583円 ) | 在庫品1日目当日出荷可能 |
3,529円 ( 3,882円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
4,072円 ( 4,479円 ) | 在庫品1日目当日出荷可能 |
4,343円 ( 4,777円 ) | 在庫品1日目当日出荷可能 |
4,615円 ( 5,077円 ) | 在庫品1日目当日出荷可能 |
4,886円 ( 5,375円 ) | 在庫品1日目当日出荷可能 |
5,158円 ( 5,674円 ) | 在庫品1日目当日出荷可能 |
5,429円 ( 5,972円 ) | 在庫品1日目当日出荷可能 |
5,700円 ( 6,270円 ) | 在庫品1日目当日出荷可能 |
5,972円 ( 6,569円 ) | 在庫品1日目当日出荷可能 |
6,243円 ( 6,867円 ) | 在庫品1日目当日出荷可能 |
6,515円 ( 7,167円 ) | 在庫品1日目当日出荷可能 |
6,786円 ( 7,465円 ) | 在庫品1日目当日出荷可能 |
7,058円 ( 7,764円 ) | 在庫品1日目当日出荷可能 |
7,329円 ( 8,062円 ) | 在庫品1日目当日出荷可能 |
7,601円 ( 8,361円 ) | 在庫品1日目当日出荷可能 |
7,872円 ( 8,659円 ) | 在庫品1日目当日出荷可能 |
8,144円 ( 8,958円 ) | 在庫品1日目当日出荷可能 |
8,415円 ( 9,257円 ) | 在庫品1日目当日出荷可能 |
8,686円 ( 9,555円 ) | 在庫品1日目当日出荷可能 |
8,958円 ( 9,854円 ) | 在庫品1日目当日出荷可能 |
9,229円 ( 10,152円 ) | 在庫品1日目当日出荷可能 |
9,501円 ( 10,451円 ) | 在庫品1日目当日出荷可能 |
9,772円 ( 10,749円 ) | 在庫品1日目当日出荷可能 |
10,044円 ( 11,048円 ) | 在庫品1日目当日出荷可能 |
10,315円 ( 11,347円 ) | 在庫品1日目当日出荷可能 |
10,587円 ( 11,646円 ) | 在庫品1日目当日出荷可能 |
10,858円 ( 11,944円 ) | 在庫品1日目当日出荷可能 |
11,129円 ( 12,242円 ) | 在庫品1日目当日出荷可能 |
11,401円 ( 12,541円 ) | 在庫品1日目当日出荷可能 |
11,672円 ( 12,839円 ) | 在庫品1日目当日出荷可能 |
11,944円 ( 13,138円 ) | 在庫品1日目当日出荷可能 |
12,215円 ( 13,437円 ) | 在庫品1日目当日出荷可能 |
12,487円 ( 13,736円 ) | 在庫品1日目当日出荷可能 |
12,758円 ( 14,034円 ) | 在庫品1日目当日出荷可能 |
13,030円 ( 14,333円 ) | 在庫品1日目当日出荷可能 |
13,301円 ( 14,631円 ) | 在庫品1日目当日出荷可能 |
13,573円 ( 14,930円 ) | 在庫品1日目当日出荷可能 |
13,844円 ( 15,228円 ) | 在庫品1日目当日出荷可能 |
14,115円 ( 15,527円 ) | 在庫品1日目当日出荷可能 |
14,387円 ( 15,826円 ) | 在庫品1日目当日出荷可能 |
14,658円 ( 16,124円 ) | 在庫品1日目当日出荷可能 |
14,930円 ( 16,423円 ) | 在庫品1日目当日出荷可能 |
15,201円 ( 16,721円 ) | 在庫品1日目当日出荷可能 |
15,473円 ( 17,020円 ) | 在庫品1日目当日出荷可能 |
15,744円 ( 17,318円 ) | 在庫品1日目当日出荷可能 |
16,016円 ( 17,618円 ) | 在庫品1日目当日出荷可能 |
16,287円 ( 17,916円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高い柔軟性を持った電子機器配線用。
【特長】
・シールド付ツイストペア多心ケーブル。
・導体に30/0.08の細径軟銅線を使用。
・高い柔軟性を実現。
・ツイストペア（対撚り）構造の為、耐ノイズ性及び信号特性が良好です。
・シールドがありますのでEMC対策に有効です。
・心線色が11色ありますので、誤配線を防ぐことが可能。
【用途】
・電子機器配線用ケーブル。
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNAVCSB UL規格 シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
