制御盤用耐熱ビニル電線［MTW-H07TK］
- 通常単価(税別)
- 1,414円～391,884円
- 税込単価
- 1,555円～431,072円
複合規格の絶縁電線。【特長】・アメリカのUL規格、カナダのCSA規格、国内向けにPSE規格を取得してい...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
MTW-H07TK-10SQ-ｼﾛ MTW-H07TK-10SQ-ｸﾛ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

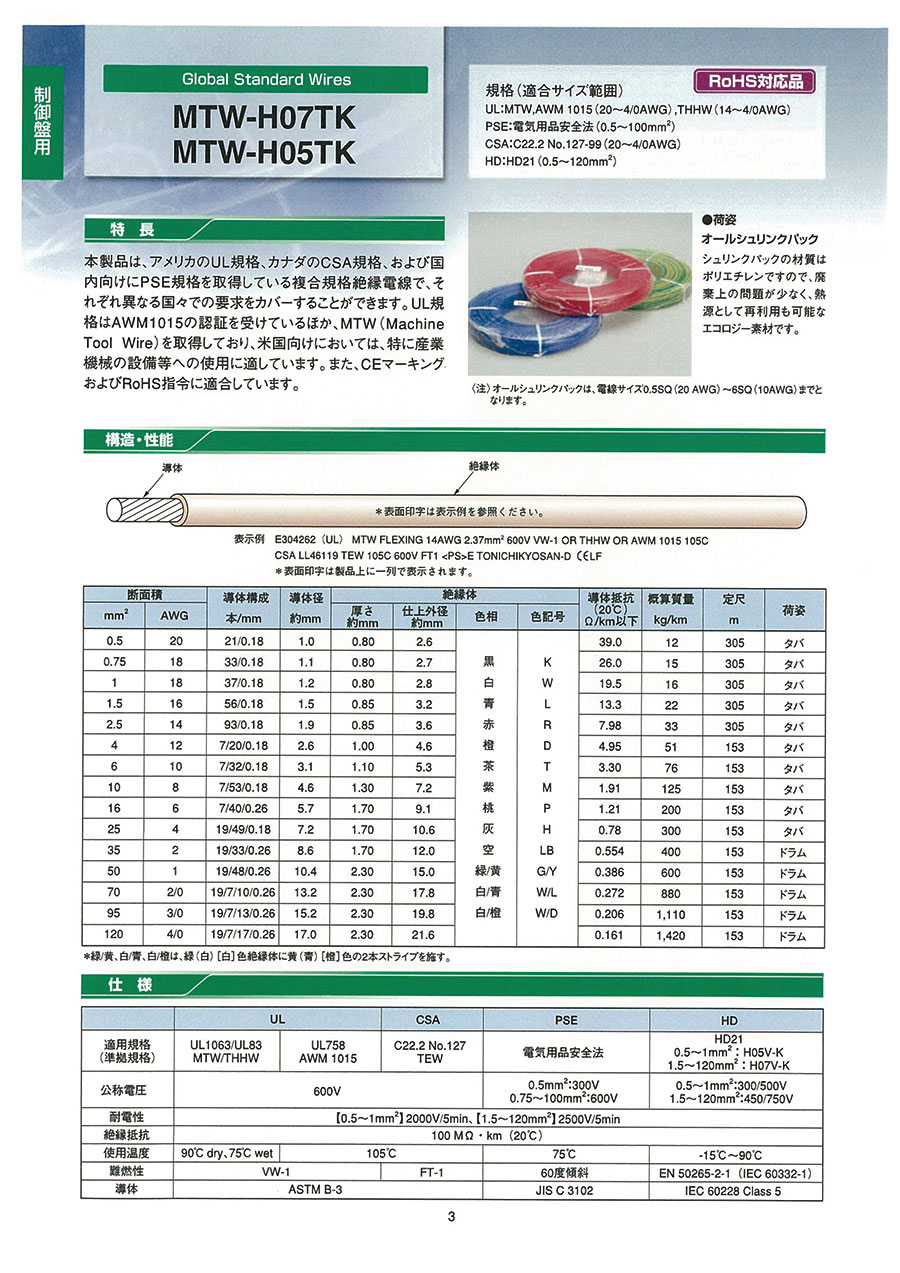

制御盤用耐熱ビニル電線［MTW-H07TK］の詳細例
制御盤用耐熱ビニル電線［MTW-H07TK］ 商品イメージ
製品仕様
構造図
表示例
E304262（UL）MTW FLEXING 14AWG 2.37mm2 600V VW-1 OR THHW OR AWM 1015 105C CSA LL46119 TEW 105C 600V FT1
- ※ 表面印字は製品上に一列で表示されます。
| サイズ | 導体構成 （本/mm） | 導体径 （約mm） | 絶縁体 | 導体構成 （20℃） （Ω/km以下） | 許容電流 A（30℃） | 概算質量 （kg/km） | |||
|---|---|---|---|---|---|---|---|---|---|
| mm2 | AWG | 厚さ （約mm） | 仕上外径 （約mm） | 色相 Color | |||||
| 1.5 | 16 | 56/0.18 | 1.5 | 0.85 | 3.2 | アカ（赤） ダイダイ（橙） ミドリ/キ（緑/黄・ストレート） シロ/アオ（白/青・ストレート） | 13.3 | 26 | 22 |
| 2.5 | 14 | 93/0.18 | 1.9 | 0.85 | 3.6 | 7.98 | 36 | 33 | |
| 4 | 12 | 7/20/0.18 | 2.6 | 1 | 4.6 | 4.95 | 51 | 51 | |
| 6 | 10 | 7/32/0.18 | 3.1 | 1.1 | 5.3 | 3.3 | 66 | 76 | |
| 10 | 8 | 7/53/0.18 | 4.6 | 1.3 | 7.2 | 1.91 | 95 | 125 | |
| 16 | 6 | 7/40/0.26 | 5.7 | 1.7 | 9.1 | 1.21 | 130 | 200 | |
| 25 | 4 | 19/49/0.18 | 7.2 | 1.7 | 10.6 | 0.78 | 175 | 300 | |
| 50 | 1 | 19/48/0.26 | 10.4 | 2.3 | 15 | 0.386 | 280 | 600 | |
- ※ミドリ/キ（緑/黄・ストレート）、シロ/アオ（白/青・ストレート））は緑（白）色絶縁体に黄（青）色の2本ストライプを施します。
色割合：緑（白）：黄（青）=約 6：4 - ※ 導体はめっきなしが標準です。
- ※ 電気特性
最小絶縁抵抗（at.20℃）：100MΩ-km
耐電圧【0.5～1mm2】A.C.2,000V/5min.
【1.5～120mm2】A.C.2,500V/5min.
規格
- UL
MTW、AWM 1015（20～4/0AWG）、THHW（14～4/0AWG）
UL規格はMTW（Machine Tool Wire）、THHWを取得しており、リスティングマークが付きます。 - PSE
電気用品安全法（0.5～100mm2） - CSA
C22.2 No.127（20～4/0AWG）
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,894円 ( 22,983円 ) | 1日目 |
20,894円 ( 22,983円 ) | 1日目 |
20,894円 ( 22,983円 ) | 1日目 |
20,894円 ( 22,983円 ) | 1日目 |
1,414円 ( 1,555円 ) | 在庫品1日目当日出荷可能 |
4,714円 ( 5,185円 ) | 在庫品1日目当日出荷可能 |
7,737円 ( 8,511円 ) | 在庫品1日目当日出荷可能 |
20,894円 ( 22,983円 ) | 在庫品1日目当日出荷可能 |
20,894円 ( 22,983円 ) | 1日目 |
20,894円 ( 22,983円 ) | 1日目 |
43,724円 ( 48,096円 ) | 1日目 |
43,724円 ( 48,096円 ) | 1日目 |
43,724円 ( 48,096円 ) | 1日目 |
43,724円 ( 48,096円 ) | 1日目 |
43,724円 ( 48,096円 ) | 1日目 |
43,724円 ( 48,096円 ) | 1日目 |
30,192円 ( 33,211円 ) | 1日目 |
30,192円 ( 33,211円 ) | 1日目 |
30,192円 ( 33,211円 ) | 1日目 |
30,192円 ( 33,211円 ) | 1日目 |
30,192円 ( 33,211円 ) | 1日目 |
56,087円 ( 61,696円 ) | 1日目 |
56,087円 ( 61,696円 ) | 1日目 |
56,087円 ( 61,696円 ) | 1日目 |
80,172円 ( 88,189円 ) | 1日目 |
80,172円 ( 88,189円 ) | 1日目 |
80,172円 ( 88,189円 ) | 1日目 |
171,026円 ( 188,129円 ) | 1日目 |
241,700円 ( 265,870円 ) | 1日目 |
391,884円 ( 431,072円 ) | 1日目 |
391,884円 ( 431,072円 ) | 1日目 |
詳細情報
基本情報
複合規格の絶縁電線。
【特長】
・アメリカのUL規格、カナダのCSA規格、国内向けにPSE規格を取得している複合規格タイプ
・それぞれ異なる国々での要求をカバーすることが可能
・UL規格はAWM1015の認証を受けている
・米国向けにおいては、特に産業機械の設備等への使用に適している
・0.5～6SQはシュリンクパック（ポリエチレンを収縮）で、廃棄上の問題を少なくできる
【用途】
・制御盤の盤内配線／産業機械の設備配線／電気機器間の配線／制御盤の内部配線などに使用
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
MTW-H07TK-10SQ-ｼﾛ MTW-H07TK-10SQ-ｸﾛ
