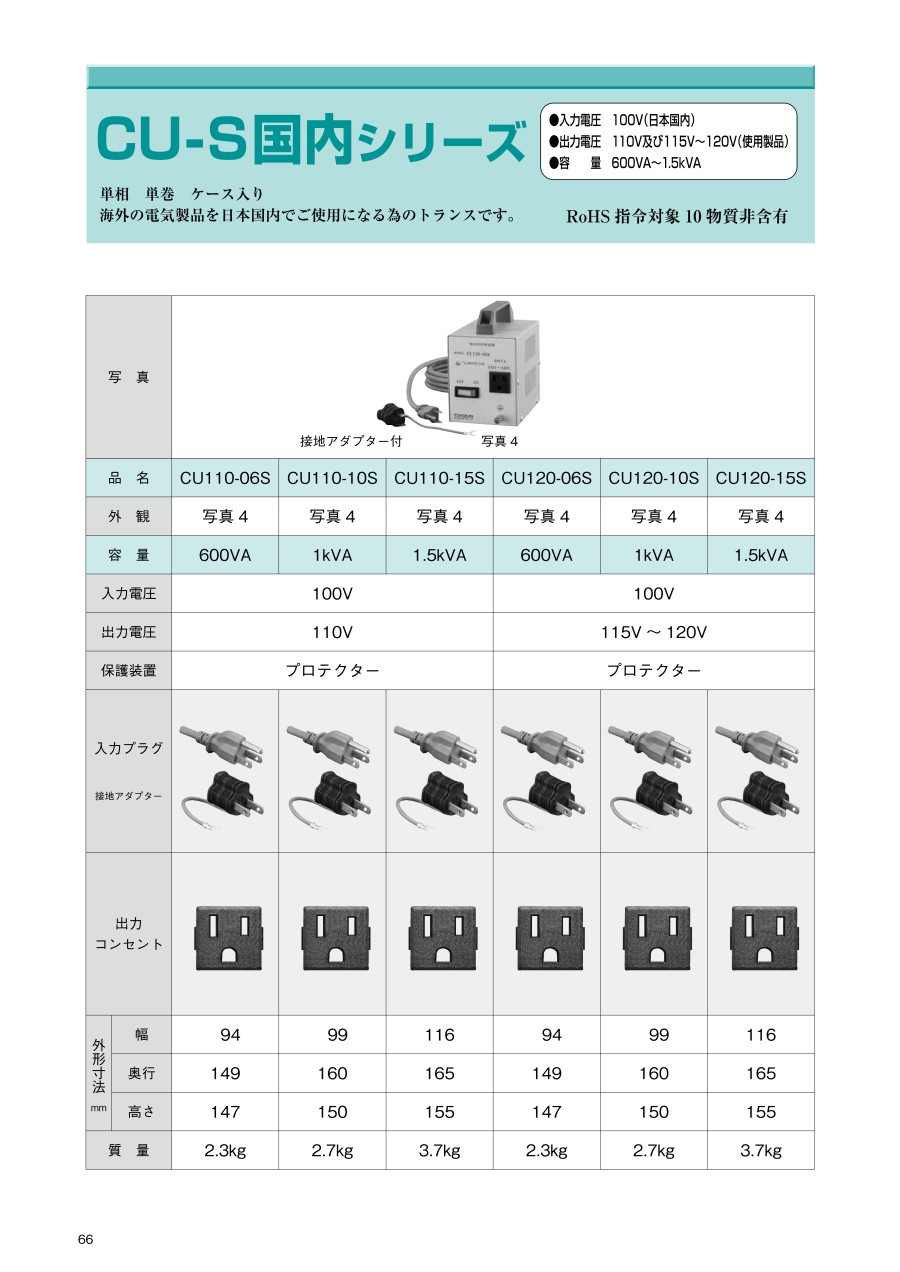

ポータブル／ハンディケース入り ステップアップトランス CU-Sシリーズ

ポータブル／ハンディケース入り ステップアップトランス CU110-6S

CU110-06Sの外観寸法図 単位 : mm

CU110-06Sの外観寸法図 単位 : mm

CU110-06Sの矢視図と配線図 単位 : mm

CU110-06Sの外形寸法図 単位 : mm
添付品 : 3P→2P変換アダプター×1個

• 相数 : φ1（直径1mm）。
• 捲方 : 単巻。
• 絶縁種別 : B種。
• 周波数 : 50Hz / 60Hz。
• 形状 : CUS。
• 静電シールド : なし。
• 容量 : 600VA。
• 1次電圧（P） : 100V。
• 2次電圧（P）2次電流 : 110V、5.45A
• 仕様周囲温度 : -10～+40℃。
• 温度上昇限度 : 80℃。
• 電圧偏差 : +-5%以内。
• 電圧変動率 : 5%以下。
• 絶縁抵抗 : 100MΩ以上。
• 耐電圧 : 1.5kV。
• 層間耐圧 : 2倍、400Hz、18秒間。
• 適用規格 : JIS C-6436。

ポータブル／ハンディケース入り ステップアップトランス CU110-10S

CU110-10Sの外形寸法図 単位 : mm

CU110-10Sの外形寸法図 単位 : mm

CU110-10Sの矢視図と配線図 単位 : mm

CU110-10Sの外形寸法図 単位 : mm
添付品 : 3P→2P変換アダプター×1個

• 相数 : φ1（直径1mm）。
• 捲方 : 単巻。
• 絶縁種別 : B種。
• 周波数 : 50Hz / 60Hz。
• 形状 : CUS。
• 静電シールド : なし。
• 容量 : 1kVA。
• 1次電圧（P） : 100V。
• 2次電圧（P）2次電流 : 110V、9.09A
• 仕様周囲温度 : -10～+40℃。
• 温度上昇限度 : 80℃。
• 電圧偏差 : +-5%以内。
• 電圧変動率 : 5%以下。
• 絶縁抵抗 : 100MΩ以上。
• 耐電圧 : 1.5kV。
• 層間耐圧 : 2倍、400Hz、18秒間。
• 適用規格 : JIS C-6436。
