動力用押しボタン開閉器 過負荷保護装置付 DTW（防水形）

防水仕様で屋外でも使用が可能な露出形スイッチ

DTW33シリーズのイメージ写真

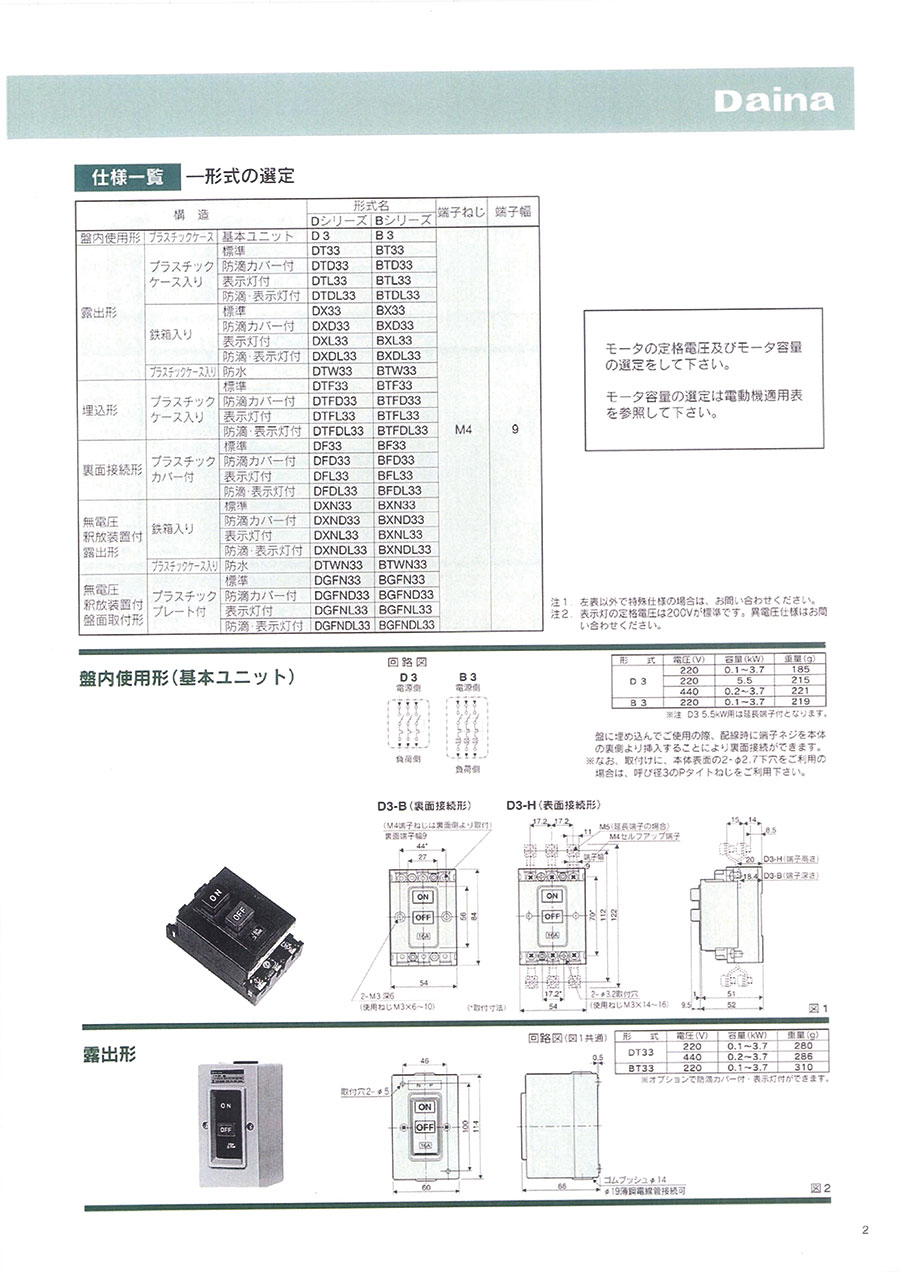

動力用押釦開閉器　過負荷保護装置付　DTW（防水形）の外形図と仕様について

動力用押釦開閉器　過負荷保護装置付　DTW（防水形）の外形図

構造			形名	端子ねじ	端子幅 （mm）	概略重量（ｇ）
						220V	440V
露出形	プラスチックケース入り	防水形	DTW33	M4	9	435	441

Dシリーズの特長について

動作特性曲線

温度補正曲線

[適切なモータ保護]

• モータ容量3.7kWまでの過負荷保護に対応しています。
• サーマル素子が3極とも装備されている3素子構造となっているため、2素子構造に比べて欠相運転や地絡事故などの場合もより適切な保護が可能です。

• 操作は簡単なONとOFFの押しボタン構造で、運転中はONボタンが保持し、OFFボタンを押すか定格電流を超える電流が流れると自動的にONボタンが切れ、モータを保護します。

• トリップフリー(引外し自由)構造のため、ONボタンを押している状態で回路が過負荷になった場合でも、引外し動作によって安全に回路を遮断します。

• 従来の電磁開閉器と操作用押しボタンスイッチの組合わせに対して、これ1台でモータ回路の保護まで行えます。

• 露出形・埋込形・盤内使用形・裏面接続形など、取付け方法や用途に応じたラインナップを取り揃えています。

• 操作部を透明ゴムパッキンで保護して内部への塵埃・水滴の侵入を防止したボタンパッキン付きや、電源表示または運転表示を行う表示灯付き、無電圧釈放装置付きなど、多彩なバリエーションを取り揃えています。

• ネジを緩めると一緒に座金が上がるセルフアップネジを採用していますので、配線作業が容易です。

• 無電圧釈放装置付きでは、電源電圧がなくなった場合に自動的にONボタンが切れる構造になっており、停電復帰後、勝手に機械が運転を再開する危険を防止します。 また、外部のリミットスイッチやタイマに連動して遮断したり、非常停止用ボタンにて複数のスイッチを同時に遮断したりすることが可能になります。
