動力用押釦開閉器 DKFW（防水埋込形）
- 通常単価(税別)
- 3,990円
- 税込単価
- 4,389円
防水形プラスチック製埋込形の始動スイッチ。【特長】・動力用押釦始動スイッチで樹...
詳細情報を確認する- 種類
- 防水・防雨型
- ボタン数
- 2
- 定格電流 (A)
- 20
- 構造
- 防水
- ケース材質
- Ｐ.Ｐ.樹脂
- 極数 (極)
- 3
- 最大適用電動機容量（三相モーター）220V (kW)
- 3.7
- 最大適用電動機容量（三相モーター）440V (kW)
- 3.7
- （過負荷）保護機能
- 無
DKFW233の仕様・寸法情報
商品情報
動力用押釦開閉器 DKFW（防水埋込形）の外形図と仕様について
動力用押釦開閉器 DKFW（防水埋込形）の外形図
穴明け寸法図
回路図
| 構造 | 形名 | 定格 | 最大適用モータ容量 | 端子ねじ | 端子幅 （mm） |
概略重量 （g） |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3φ | 1φ | |||||||||
| - | ケース材質 | - | 220V | 440V | 220V | |||||
| 埋込形 | プラスチック | 防水形 | DKFW233 | 3P 20A | 3.7kW | 3.7kW | - | M4 | 9.2 | 225 |
注1.最大モータ容量は、AC220VはAC200～220V、50/60Hz、AC440VはAC400～440V 50/60Hz使用時について記載してます。
注2.AC110V用（AC100～110V 50/60Hz）としても使用できます。
ボタンパッキンについて
- ※ 標準でボタンパッキンが取付けられています。
| 形名 | 適合機種 |
|---|---|
| DKFW用ボタンパッキン | DKFW233 |
詳細図
詳細情報
基本情報
防水形プラスチック製埋込形の始動スイッチ。
【特長】
・動力用押釦始動スイッチで樹脂製小型、防水（埋込）タイプ
・埋込形防水仕様で屋外でも使用でき、操作部も透明ゴムパッキンで保護されている
・セルフアップネジを採用し、角座金の脱落もなく配線作業の効率化アップでき、AC220／440V対応可能
・高性能長寿命で外被けんろうで長寿命の開閉部は過酷な使用に耐えられる
・軽量な樹脂製ケースを使いアース工事がいりません。また簡単な構造でメンテナンスが容易です
【用途】
・押しボタン始動スイッチは工作機械、木工機械、食品機械など各種産業機械の動力用開閉器として各種交流電動機のじか入れ始動用、またヒーターなどの抵抗負荷開閉用として、安心してご使用いただけます

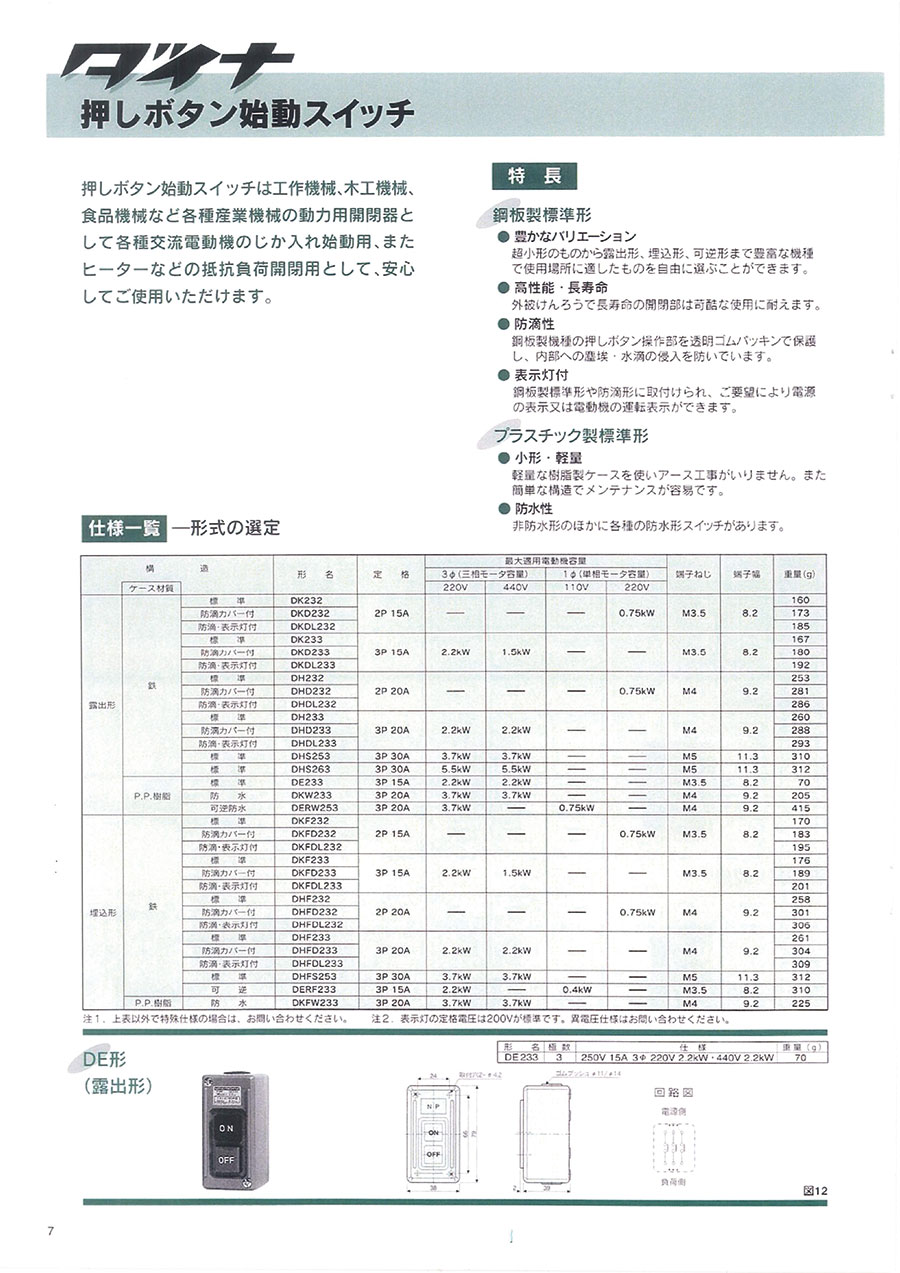

カタログ
