二宮電線工業

ニッケル導体シリカガラス編組電線 TM450

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 1,012円～477,469円

税込単価: 1,113円～525,216円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

二宮電線工業

通常出荷日：1 日目

ニッケル導体にガラス・マイカ・ポリイミド複合テープを巻き、シリカガラス繊維で被...

タイプ
その他
定格電圧
600V
絶縁体色
茶
ボビン（リール）巻
無
絶縁体材料
その他
耐熱温度
400℃
特性
耐熱性
シールド
無
加工サービス
無
その他特性
耐食性

ご注意

湿気・水気のある場所での使用は避けてください。
定格電圧600Vを目安としてご使用ください。
低温における湿気にはご注意願います。
電気用品安全法を取得しておりません。

未確定：候補が500型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ニッケル導体シリカガラス編組電線 TM450の仕様

ニッケル導体シリカガラス編組電線 TM450の外観

ニッケル導体シリカガラス編組電線 TM450の構造図

導体：ニッケル線
絶縁体：ガラスマイカ・ポリイミド複合テープ巻き、シリカガラス繊維（標準色：茶褐色）

公称断面積 mm²	導体		テープ巻き厚さ mm	編組厚さ mm	仕上外径 mm	導体抵抗（23℃・標準） Ω/km	絶縁抵抗（20℃・最小） MΩ・km	試験電圧（AC1分）V	1条の最大長さ m	概算質量 kg/km
公称断面積 mm²	構成本/mm	導体外径 mm	テープ巻き厚さ mm	編組厚さ mm	仕上外径 mm	導体抵抗（23℃・標準） Ω/km	絶縁抵抗（20℃・最小） MΩ・km	試験電圧（AC1分）V	1条の最大長さ m	概算質量 kg/km
0.75	30/0.18	1.2	0.25	0.6	2.9	128	10	1,500	100	15
1.25	50/0.18	1.5	0.25	0.7	3.4	77.0	10	1,500	100	23
2.0	37/0.26	1.8	0.25	0.7	3.7	49.8	10	1,500	100	32
3.5	66/0.26	2.4	0.25	0.7	4.5	27.9	10	1,500	100	48
5.5	35/0.45	3.1	0.25	0.8	5.2	17.6	10	1,500	100	71

※ 上記製品は吸湿性があり、配線される場所の雰囲気により絶縁特性が異なります。湿気・水気のある場所での使用は避けてください。
※ 上記製品は耐熱電線ですが、発熱を抑えたり、断熱性を有するものではございません。

許容電流表

サイズ	周囲温度
サイズ	140℃	150℃	160℃	170℃	180℃	190℃	200℃	210℃	220℃	230℃	240℃	250℃	260℃
0.75SQ	14.5	14.3	14.1	13.8	13.6	13.4	13.1	12.9	12.6	12.3	12.0	11.7	11.4
1.25SQ	20.0	19.7	19.4	19.1	18.8	15.5	18.2	17.8	17.4	17.1	16.7	16.2	15.8
2SQ	25.9	25.5	25.2	24.8	24.4	24.0	23.6	23.1	22.7	22.1	21.6	21.1	20.5
3.5SQ	37.2	36.7	36.2	35.7	35.1	34.5	33.9	33.2	32.6	31.9	31.1	30.3	29.5
5.5SQ	50.1	49.5	48.8	48.1	47.3	46.6	45.8	44.9	44.0	43.0	42.1	41.0	39.9

サイズ	周囲温度
サイズ	270℃	280℃	290℃	300℃	310℃	320℃	330℃	340℃	350℃	360℃	370℃	380℃	390℃
0.75SQ	11.0	10.7	10.3	9.8	9.4	8.9	8.4	7.8	7.1	6.4	5.6	4.5	3.2
1.25SQ	15.3	14.8	14.2	13.7	13.0	12.4	11.6	10.8	9.9	8.9	7.8	6.3	4.4
2SQ	19.9	19.2	18.5	17.7	17.0	16.1	15.1	14.1	12.9	11.6	10.1	8.2	5.8
3.5SQ	28.6	27.7	26.7	25.6	24.4	23.2	21.8	20.3	18.7	16.8	14.6	11.9	8.4
5.5SQ	38.7	37.5	36.1	34.7	33.1	31.4	29.6	27.6	25.3	22.7	19.8	16.1	11.5

※ 上記の許容電流値は通常大気中での開放雰囲気で使用される場合の計算値です。
※ ご使用にあたっては十分な安全を考慮した安全電流でのご使用をお願い致します。
※ TM450製品の許容電流値は当メーカーでの実証実験を元に算出致しました参考値です。

開発秘話

当メーカーは特殊電線の専門メーカーとして、日々たゆまぬ努力と研究開発により、ガラス・マイカ・ポリイミド複合テープとシリカガラス繊維で被覆した400℃耐熱のTM450の開発を成功しました。今後もお客様からの多様化する要望に果敢に応えていきます。

型番リスト

表示件数

...

型番

導体断面積

(mm2)

全長

(m)

仕上がり外径

(mm)

導体直径

(mm)

RoHS?

最小発注数量

0.75	1	2.9	1.2	10	1個
0.75	2	2.9	1.2	10	1個
0.75	3	2.9	1.2	10	1個
0.75	4	2.9	1.2	10	1個
0.75	5	2.9	1.2	10	1個
0.75	6	2.9	1.2	10	1個
0.75	7	2.9	1.2	10	1個
0.75	8	2.9	1.2	10	1個
0.75	9	2.9	1.2	10	1個
0.75	10	2.9	1.2	10	1個
0.75	11	2.9	1.2	10	1個
0.75	12	2.9	1.2	10	1個
0.75	13	2.9	1.2	10	1個
0.75	14	2.9	1.2	10	1個
0.75	15	2.9	1.2	10	1個
0.75	16	2.9	1.2	10	1個
0.75	17	2.9	1.2	10	1個
0.75	18	2.9	1.2	10	1個
0.75	19	2.9	1.2	10	1個
0.75	20	2.9	1.2	10	1個
0.75	21	2.9	1.2	10	1個
0.75	22	2.9	1.2	10	1個
0.75	23	2.9	1.2	10	1個
0.75	24	2.9	1.2	10	1個
0.75	25	2.9	1.2	10	1個
0.75	26	2.9	1.2	10	1個
0.75	27	2.9	1.2	10	1個
0.75	28	2.9	1.2	10	1個
0.75	29	2.9	1.2	10	1個
0.75	30	2.9	1.2	10	1個
0.75	31	2.9	1.2	10	1個
0.75	32	2.9	1.2	10	1個
0.75	33	2.9	1.2	10	1個
0.75	34	2.9	1.2	10	1個
0.75	35	2.9	1.2	10	1個
0.75	36	2.9	1.2	10	1個
0.75	37	2.9	1.2	10	1個
0.75	38	2.9	1.2	10	1個
0.75	39	2.9	1.2	10	1個
0.75	40	2.9	1.2	10	1個
0.75	41	2.9	1.2	10	1個
0.75	42	2.9	1.2	10	1個
0.75	43	2.9	1.2	10	1個
0.75	44	2.9	1.2	10	1個
0.75	45	2.9	1.2	10	1個
0.75	46	2.9	1.2	10	1個
0.75	47	2.9	1.2	10	1個
0.75	48	2.9	1.2	10	1個
0.75	49	2.9	1.2	10	1個
0.75	50	2.9	1.2	10	1個
0.75	51	2.9	1.2	10	1個
0.75	52	2.9	1.2	10	1個
0.75	53	2.9	1.2	10	1個
0.75	54	2.9	1.2	10	1個
0.75	55	2.9	1.2	10	1個
0.75	56	2.9	1.2	10	1個
0.75	57	2.9	1.2	10	1個
0.75	58	2.9	1.2	10	1個
0.75	59	2.9	1.2	10	1個
0.75	60	2.9	1.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,012円 ( 1,113円 )	在庫品1日目当日出荷可能
2,025円 ( 2,228円 )	在庫品1日目当日出荷可能
3,037円 ( 3,341円 )	在庫品1日目当日出荷可能
4,049円 ( 4,454円 )	在庫品1日目当日出荷可能
5,062円 ( 5,568円 )	在庫品1日目当日出荷可能
6,073円 ( 6,680円 )	在庫品1日目当日出荷可能
7,086円 ( 7,795円 )	在庫品1日目当日出荷可能
8,097円 ( 8,907円 )	在庫品1日目当日出荷可能
9,111円 ( 10,022円 )	在庫品1日目当日出荷可能
10,122円 ( 11,134円 )	在庫品1日目当日出荷可能
11,134円 ( 12,247円 )	在庫品1日目当日出荷可能
12,148円 ( 13,363円 )	在庫品1日目当日出荷可能
13,159円 ( 14,475円 )	在庫品1日目当日出荷可能
14,172円 ( 15,589円 )	在庫品1日目当日出荷可能
15,184円 ( 16,702円 )	在庫品1日目当日出荷可能
16,196円 ( 17,816円 )	在庫品1日目当日出荷可能
17,208円 ( 18,929円 )	在庫品1日目当日出荷可能
18,221円 ( 20,043円 )	在庫品1日目当日出荷可能
19,233円 ( 21,156円 )	在庫品1日目当日出荷可能
20,245円 ( 22,270円 )	在庫品1日目当日出荷可能
21,258円 ( 23,384円 )	在庫品1日目当日出荷可能
22,270円 ( 24,497円 )	在庫品1日目当日出荷可能
23,282円 ( 25,610円 )	在庫品1日目当日出荷可能
24,294円 ( 26,723円 )	在庫品1日目当日出荷可能
25,307円 ( 27,838円 )	在庫品1日目当日出荷可能
26,318円 ( 28,950円 )	在庫品1日目当日出荷可能
27,331円 ( 30,064円 )	在庫品1日目当日出荷可能
28,343円 ( 31,177円 )	在庫品1日目当日出荷可能
29,356円 ( 32,292円 )	在庫品1日目当日出荷可能
30,367円 ( 33,404円 )	在庫品1日目当日出荷可能
31,380円 ( 34,518円 )	在庫品1日目当日出荷可能
32,393円 ( 35,632円 )	在庫品1日目当日出荷可能
33,404円 ( 36,744円 )	在庫品1日目当日出荷可能
34,418円 ( 37,860円 )	在庫品1日目当日出荷可能
35,429円 ( 38,972円 )	在庫品1日目当日出荷可能
36,441円 ( 40,085円 )	在庫品1日目当日出荷可能
37,453円 ( 41,198円 )	在庫品1日目当日出荷可能
38,466円 ( 42,313円 )	在庫品1日目当日出荷可能
39,478円 ( 43,426円 )	在庫品1日目当日出荷可能
40,490円 ( 44,539円 )	在庫品1日目当日出荷可能
41,502円 ( 45,652円 )	在庫品1日目当日出荷可能
42,515円 ( 46,767円 )	在庫品1日目当日出荷可能
43,527円 ( 47,880円 )	在庫品1日目当日出荷可能
44,540円 ( 48,994円 )	在庫品1日目当日出荷可能
45,552円 ( 50,107円 )	在庫品1日目当日出荷可能
46,563円 ( 51,219円 )	在庫品1日目当日出荷可能
47,577円 ( 52,335円 )	在庫品1日目当日出荷可能
48,588円 ( 53,447円 )	在庫品1日目当日出荷可能
49,601円 ( 54,561円 )	在庫品1日目当日出荷可能
50,612円 ( 55,673円 )	在庫品1日目当日出荷可能
51,625円 ( 56,788円 )	在庫品1日目当日出荷可能
52,637円 ( 57,901円 )	在庫品1日目当日出荷可能
53,651円 ( 59,016円 )	在庫品1日目当日出荷可能
54,663円 ( 60,129円 )	在庫品1日目当日出荷可能
55,674円 ( 61,241円 )	在庫品1日目当日出荷可能
56,686円 ( 62,355円 )	在庫品1日目当日出荷可能
57,697円 ( 63,467円 )	在庫品1日目当日出荷可能
58,712円 ( 64,583円 )	在庫品1日目当日出荷可能
59,723円 ( 65,695円 )	在庫品1日目当日出荷可能
60,736円 ( 66,810円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

ニッケル導体にガラス・マイカ・ポリイミド複合テープを巻き、シリカガラス繊維で被覆した耐熱電線。
【特長】
・絶縁体には絶縁特性に優れているポリイミド塗料（茶褐色）を塗布しています
・耐食性、耐熱性に優れ、経年変化が小さく、また、機械的性能も良好です
・吸湿性があり、配線される場所の雰囲気により絶縁特性が異なります
・脱アスベストの超高温400℃耐熱電線です
・導体はJIS2532（一般用抵抗線）に規定するニッケル線を素線としています
【用途】
・特に高い耐熱性や耐食性が要求される電熱器など口出し線や高温機器の配線などに便利されます

ご注意

湿気・水気のある場所での使用は避けてください。
定格電圧600Vを目安としてご使用ください。
低温における湿気にはご注意願います。
電気用品安全法を取得しておりません。

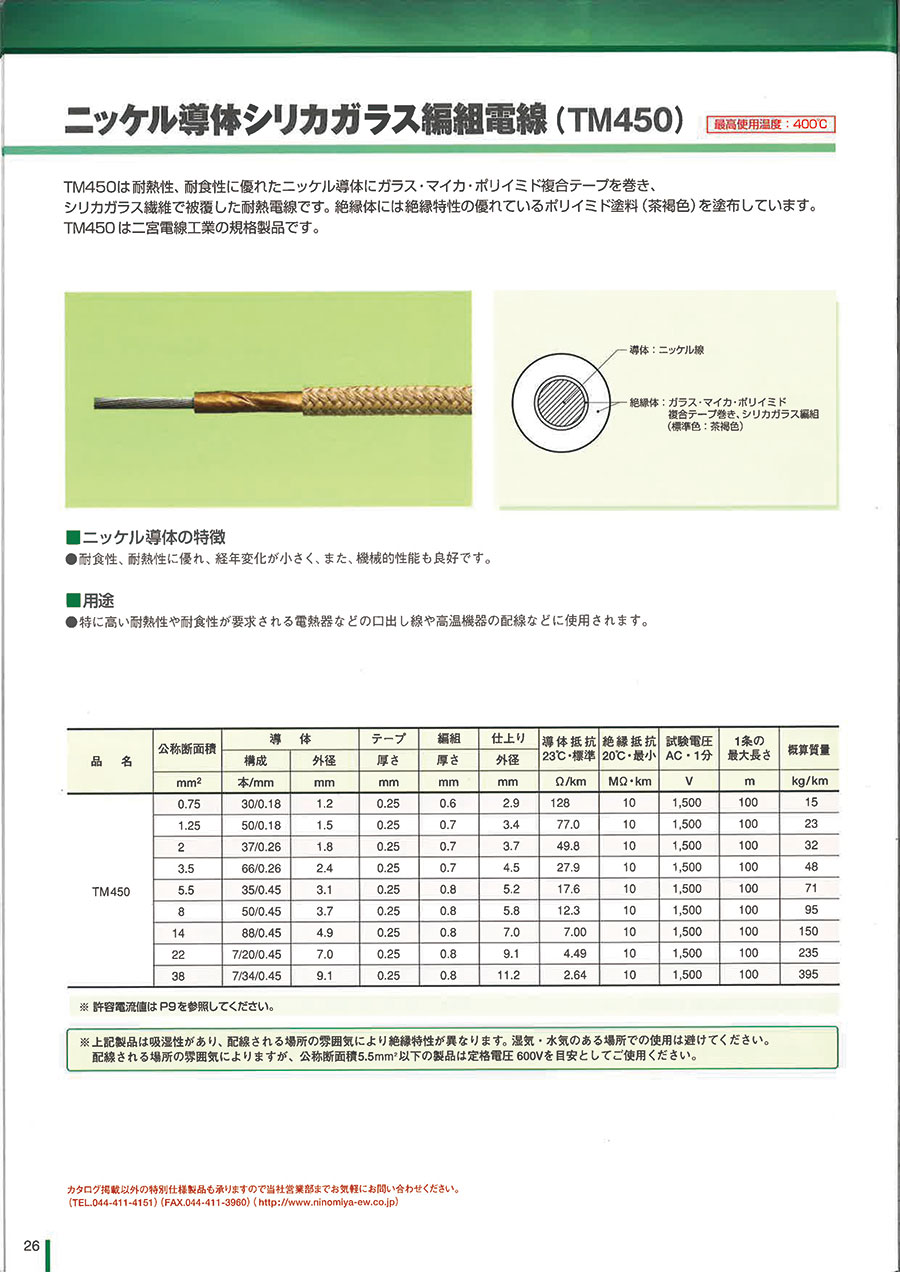

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ニッケル導体シリカガラス編組電線 TM450のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q断熱性はありますか？

上記製品は耐熱電線ですが、発熱を抑えたり、断熱性を有するものではございません。ご使用の電流が許容電流値内であっても自己発熱で電線が非常に高温になることがございますのでご注意ください。
