シリコーンゴム絶縁電線 SR 定格600V
- 通常単価(税別)
- 1,728円～50,118円
- 税込単価
- 1,901円～55,130円
耐熱性、耐寒性、可とう性・耐水性・耐候性に優れた絶縁電線。本商品は電気用品安全...
詳細情報を確認する商品情報
| 使用温度範囲 | -55～180℃ |
| 曲げ半径 | 仕上外径×8倍（固定部のみ） |

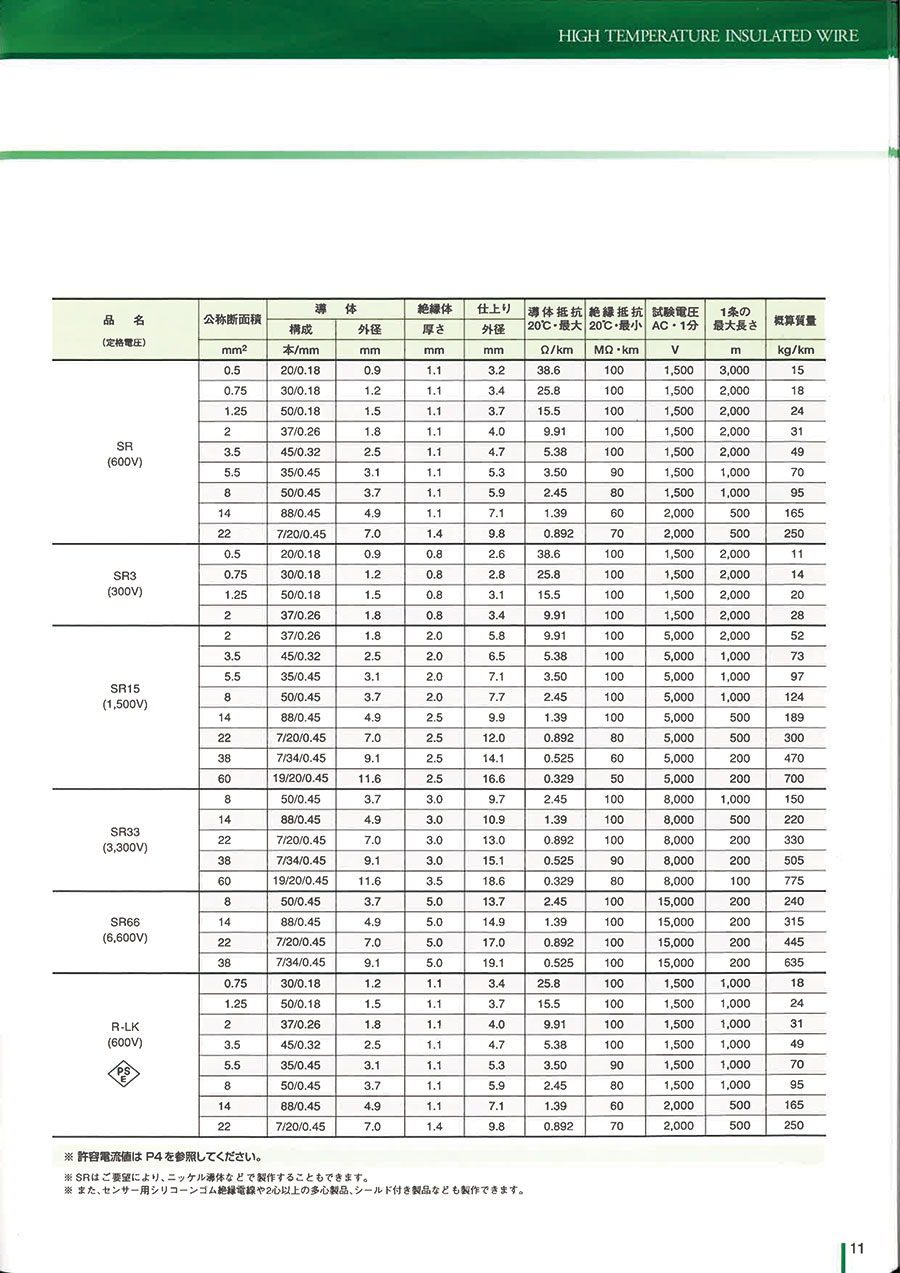

シリコーンゴム絶縁電線 SRの仕様
シリコーンゴム絶縁電線の外観
シリコーンゴム絶縁電線の構造図
- 導体：すずめっき軟銅線線
- 絶縁体：高強度シリコーンゴム（標準色：白）
| 品名 （定格電圧） | 公称断面積 mm2 | 導体 | 絶縁体 厚さ mm | 仕上外径 mm | 導体抵抗 （20℃・最大） Ω/km | 絶縁抵抗 （20℃・最小） MΩ・km | 試験電圧 （AC1分） V | 概算質量 kg/km | |
|---|---|---|---|---|---|---|---|---|---|
| 構成 本/mm | 導体外径 mm | ||||||||
| SR （600V） | 0.5 | 20/0.18 | 0.9 | 1.1 | 3.2 | 38.6 | 100 | 1,500 | 15 |
| 0.75 | 30/0.18 | 1.2 | 1.1 | 3.4 | 25.8 | 100 | 1,500 | 18 | |
| 1.25 | 50/0.18 | 1.5 | 1.1 | 3.7 | 15.5 | 100 | 1,500 | 24 | |
| 2 | 37/0.26 | 1.8 | 1.1 | 4.0 | 9.91 | 100 | 1,500 | 31 | |
| 3.5 | 45/0.32 | 2.5 | 1.1 | 4.7 | 5.38 | 100 | 1,500 | 49 | |
| 5.5 | 35/0.45 | 3.1 | 1.1 | 5.3 | 3.50 | 90 | 1,500 | 70 | |
許容電流表
| 品名 | サイズ | 周囲温度 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50℃ | 60℃ | 70℃ | 80℃ | 90℃ | 100℃ | 110℃ | 120℃ | 130℃ | 140℃ | 150℃ | 160℃ | 170℃ | ||
| SR 600V | 0.5SQ | 17.9 | 17.2 | 16.4 | 15.7 | 14.9 | 14.0 | 13.1 | 12.1 | 11.1 | 9.9 | 8.6 | 7.0 | 4.9 |
| 0.75SQ | 29 | 28 | 26 | 25 | 24 | 23 | 21 | 19 | 18 | 16 | 14 | 11 | 8 | |
| 1.25SQ | 39 | 38 | 36 | 34 | 33 | 31 | 29 | 26 | 24 | 22 | 19 | 15 | 11 | |
| 2SQ | 56 | 54 | 51 | 49 | 46 | 44 | 41 | 38 | 35 | 31 | 27 | 22 | 15 | |
| 3.5SQ | 77 | 74 | 70 | 67 | 64 | 60 | 56 | 52 | 47 | 42 | 37 | 30 | 21 | |
| 5.5SQ | 102 | 98 | 93 | 89 | 84 | 80 | 75 | 69 | 63 | 56 | 49 | 47 | 28 | |
- ※ 上記の許容電流値は通常大気中での開放雰囲気で使用される場合の計算値です。
- ※ ご使用にあたっては十分な安全を考慮した安全電流でのご使用をお願いいたします。
- ※ SR製品の許容電流値は二宮電線工業での実証実験を元に算出いたしました参考値です。
開発秘話
当メーカーは特殊電線の専門メーカーとして、日々たゆまぬ努力と研究開発により、シリコーンゴム製品を小ロット・短納期で製造することに成功しました。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,728円 ( 1,901円 ) | 1日目 |
3,424円 ( 3,766円 ) | 1日目 |
8,160円 ( 8,976円 ) | 1日目 |
13,271円 ( 14,598円 ) | 1日目 |
2,144円 ( 2,358円 ) | 1日目 |
4,288円 ( 4,717円 ) | 1日目 |
9,760円 ( 10,736円 ) | 1日目 |
15,529円 ( 17,082円 ) | 1日目 |
2,816円 ( 3,098円 ) | 1日目 |
5,600円 ( 6,160円 ) | 1日目 |
12,560円 ( 13,816円 ) | 1日目 |
20,612円 ( 22,673円 ) | 1日目 |
3,296円 ( 3,626円 ) | 1日目 |
6,592円 ( 7,251円 ) | 1日目 |
14,400円 ( 15,840円 ) | 1日目 |
23,576円 ( 25,934円 ) | 1日目 |
4,496円 ( 4,946円 ) | 1日目 |
8,960円 ( 9,856円 ) | 1日目 |
19,600円 ( 21,560円 ) | 1日目 |
32,188円 ( 35,407円 ) | 1日目 |
6,784円 ( 7,462円 ) | 1日目 |
13,568円 ( 14,925円 ) | 1日目 |
30,320円 ( 33,352円 ) | 1日目 |
50,118円 ( 55,130円 ) | 1日目 |
詳細情報
基本情報
耐熱性、耐寒性、可とう性・耐水性・耐候性に優れた絶縁電線。
本商品は電気用品安全法を取得しておりません。
【特長】
・耐オゾン性・耐アーク性・耐コロナ性に優れています
・広い温度範囲で物性や電気的性質が安定しています
【用途】
・180℃以下の一般高温部分の配線、口出し線および柔軟性が要求される可動部への配線などに使用されます
ご注意
- シリコーンゴムは引き裂き強度が弱い特長があります。
また、150℃以上の高圧スチームに接触するとゴム物性が低下します。
ガソリン・トルエン・四塩化炭素などの無極性有機化合物には膨潤します。
強酸や強アルカリにもおかされます。
本製品は、耐屈曲特性が要求される使用用途での設計ではございません。
