エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が16型番あります。
仕上り外径(mm)
~mm- 0.81
- 1.09
- 1.28
- 2.51
全長(m)
~mm- 10
- 20
- 50
- 100
出荷日
- すべて
- 当日出荷可能
- 1日以内
単芯高周波同軸ケーブル
- 通常単価(税別)
- 7,914円～143,152円
- 税込単価
- 8,705円～157,467円
ふっ素樹脂製細径、軽量高周波同軸 単芯高周波同軸ケーブル。【特長】・伝送特性／...
詳細情報を確認する- 芯数 (芯)
- 1
- シールド
- 有
- アース線
- なし
- 特性インピーダンス (Ω)
- 50
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はDTR188 50ΩジュンフロンPTFE同軸ケーブルとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
未確定：候補が16型番あります。
商品情報
商品特徴詳細
DFS 単芯高周波同軸ケーブルの詳細
DFS020／DFS030 商品イメージ
DFS241／DFS270 商品イメージ
| シース色 | グレー |
| 使用温度範囲 | ー60〜200℃ |
| 曲げ半径 | DFS241 仕上外径×10倍 DFS270 仕上外径×10倍 DFS020 仕上外径×6倍 DFS030 仕上外径×9倍 |
製品仕様（DFS 単芯高周波同軸ケーブルの仕様）
DFS020／DFS030
| 品番 | 特性インピーダンス Ω | 内部導体 | 誘電体 | ||||
|---|---|---|---|---|---|---|---|
| 材料 | 構成 本／mm | 外径 mm | 材料 | 色 | 外径 mm | ||
| DFS020 | 50±5 | SW | 7／0.10 | 0.30 | FEP | 自然 | 0.88 |
| DFS030 | 50±2 | SA | 7／0.18 | 0.54 | FEP | 自然 | 1.51 |
| 品番 | 外部導体 | 保護被覆 | 静電容量標準 pF/m | |||||
|---|---|---|---|---|---|---|---|---|
| 材料 | 構成 打数／持数／mm | 密度最小 % | 材料 | 色 | 厚さ mm | 仕上り外径 mm | ||
| DFS020 | SA | ※27／0.10 | 90 | FEP | 灰 | 0.10 | 1.28 | 95 |
| DFS030 | SA | 16／4／0.12 | 90 | FEP | 灰 | 0.20 | 2.51 | 95 |
※印は横巻きシールドです。（持数/mm）

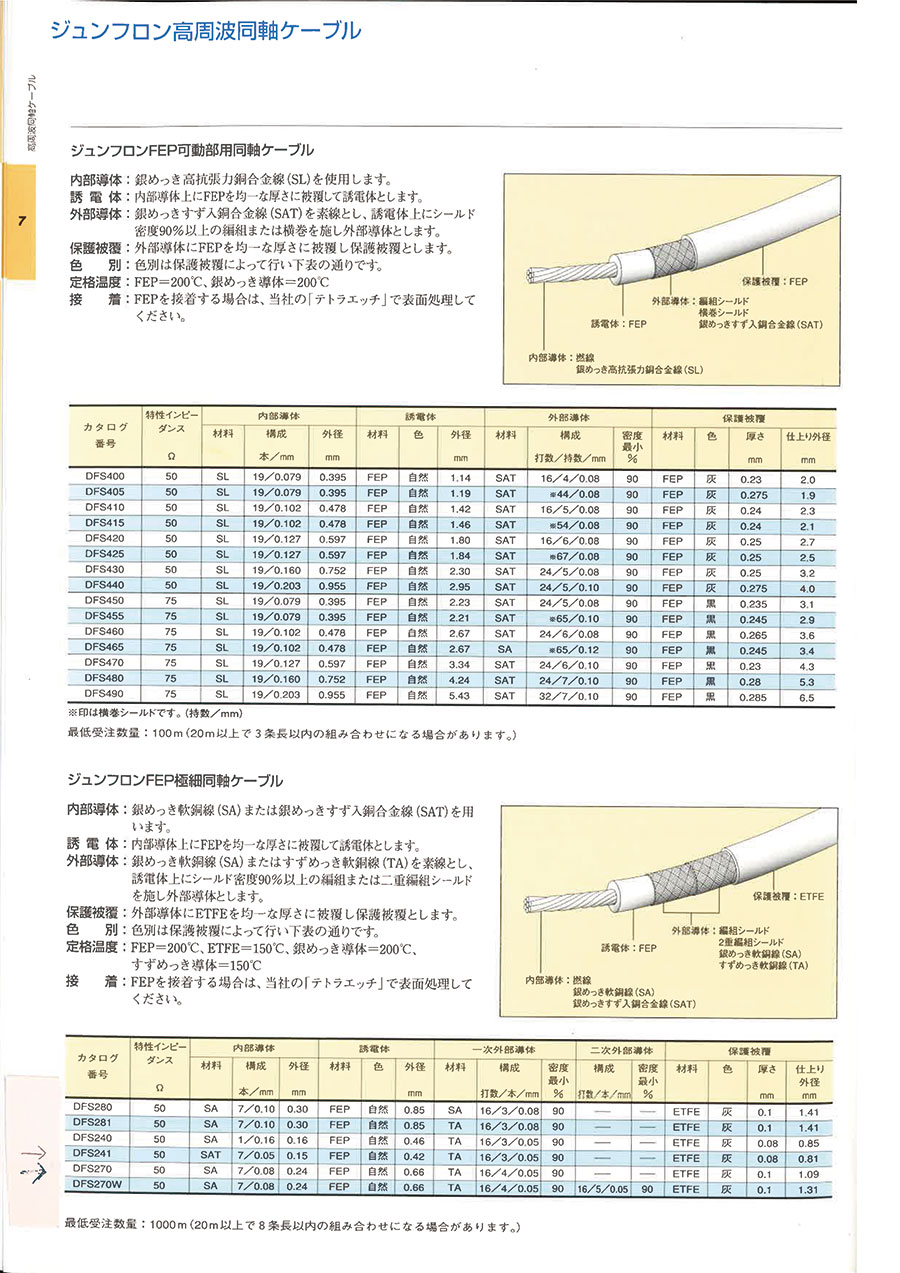

DFS241／DFS270
| 品番 | 特性インピーダンス Ω | 内部導体 | 誘電体 | ||||
|---|---|---|---|---|---|---|---|
| 材料 | 構成 本／mm | 外径 mm | 材料 | 色 | 外径 mm | ||
| DFS241 | 50 | SAT | 7／0.05 | 0.15 | FEP | 自然 | 0.42 |
| DFS270 | 50 | SA | 7／0.08 | 0.24 | FEP | 自然 | 0.66 |
| 品番 | 一次外部導体 | 保護被覆 | 静電容量標準 pF/m | |||||
|---|---|---|---|---|---|---|---|---|
| 材料 | 構成 打数／本／mm | 密度最小 % | 材料 | 色 | 厚さ mm | 仕上り外径 mm | ||
| DFS241 | TA | 16／3／0.05 | 90 | ETFE | 灰 | 0.08 | 0.81 | 95 |
| DFS270 | TA | 16／4／0.05 | 90 | ETFE | 灰 | 0.1 | 1.09 | 95 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,409円 ( 14,750円 ) | 在庫品1日目当日出荷可能 |
24,652円 ( 27,117円 ) | 在庫品1日目当日出荷可能 |
59,239円 ( 65,163円 ) | 在庫品1日目当日出荷可能 |
63,333円 ( 69,666円 ) | 在庫品1日目当日出荷可能 |
32,455円 ( 35,701円 ) | 在庫品1日目当日出荷可能 |
59,608円 ( 65,569円 ) | 在庫品1日目当日出荷可能 |
143,152円 ( 157,467円 ) | 在庫品1日目当日出荷可能 |
125,000円 ( 137,500円 ) | 在庫品1日目当日出荷可能 |
7,914円 ( 8,705円 ) | 1日目 |
14,700円 ( 16,170円 ) | 1日目 |
37,105円 ( 40,816円 ) | 1日目 |
59,000円 ( 64,900円 ) | 1日目 |
11,378円 ( 12,516円 ) | 在庫品1日目当日出荷可能 |
21,391円 ( 23,530円 ) | 在庫品1日目当日出荷可能 |
51,413円 ( 56,554円 ) | 在庫品1日目当日出荷可能 |
66,167円 ( 72,784円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ふっ素樹脂製細径、軽量高周波同軸 単芯高周波同軸ケーブル。
【特長】
・伝送特性／耐熱耐寒性／難燃性／耐薬品性／耐候性が良好（DFS-020、-030）
【用途】
・高周波機器／小型機器の配線（DFS-020、-030）に使用
・小型／軽量化が要求される3GHzまでの高周波機器（DFS-241、-270）に使用
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はDTR188 50ΩジュンフロンPTFE同軸ケーブルとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
カタログ
単芯高周波同軸ケーブルのレビュー
実験設備で使用
5
5.02020/03/24
実験設備の測定子から接続するハーネスとしてこの商品を使用しています。太さと柔らかさでこの商品を選定しました。マイナス40...もっと読む
1人が参考にしています。
