潤工社

機器配線用PTFE電線 ジュンフロンPTFE電線（単心）

機器配線用PTFE電線 ジュンフロンPTFE電線（単心）
この商品のFAQをみる（1件）
通常単価(税別)
10,800円～92,917円
税込単価
11,880円～102,209円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジュンフロンETFE フッ素樹脂絶縁可動ロボット電線（ツイストペア加工含む） 定格250V

潤工社

ジュンフロンETFE フッ素樹脂絶縁可動ロボット電線（ツイストペア加工含む） 定格250V
4
通常価格(税別)： 3,127円 (税込価格：3,440円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AG52C ジュンフロンフレキシブルPTFE電線

潤工社

AG52C ジュンフロンフレキシブルPTFE電線
0
通常価格(税別)： 6,807円 (税込価格：7,488円)

通常出荷日：在庫品1日目

電子電気機器の内部配線用として広く使われている機器配線用ジュンフロン電線。【特...

詳細情報を確認する
未確定：候補が68型番あります。
    数量：

    商品情報

    製品仕様

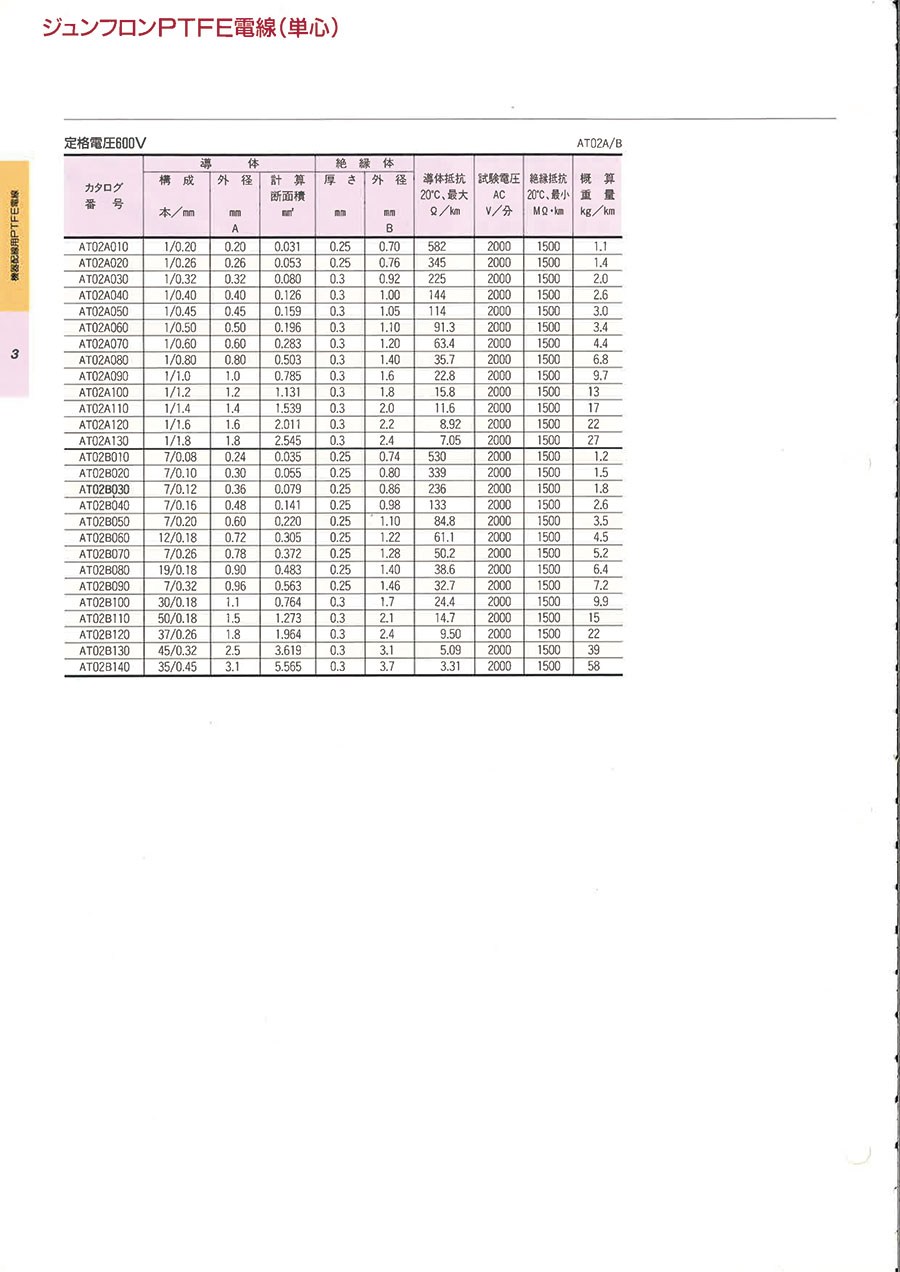

    機器配線用ジュンフロン電線（PTFE）:関連画像

    外形図

    • 導体：JIS C 3102（電気用軟銅線）に適合する軟銅線に銀めっきを施した導体を標準とする。ニッケルめっき軟銅線、または無酸素銅線、高抗張力銅合金線、銅妃鋼線などのめっき線も導体とすることが可能。
    • 絶縁体：PTFEを導体上に均一の厚さに被覆して絶縁体とする。
    • 色別：色別は絶縁体によって行い、黒、茶、赤、橙、黄、緑、青、紫、灰、白の10色。
    • 定格温度：絶縁体=260℃
    • 定格電圧：600V 単心
    • 接着：接着する場合は、絶縁体を「テトラエッチ」で表面処理することにより可能となる。
    カタログ番号導体絶縁体SA
    導体抵抗
    20℃、最大
    Ω/km    		TA、NA
    導体抵抗
    20℃、最大
    Ω/km    		試験電圧
    AC
    V・1分    		絶縁抵抗
    最小
    MΩ・km    		許容電流
    A（25℃）
    絶縁体
    PTFE    		構成
    本／mm    		外径
    mm
    A    		計算
    断面積
    mm2    		厚さ
    mm    		外径
    mm
    B
    AT02B0307／0.120.360.0790.250.86236248200015002.5
    AT02B06012／0.180.720.3050.251.2261.164.4200015005.7
    AT02B08019／0.180.900.4830.251.4038.640.7200015007.7
    AT02B10030／0.181.10.7640.31.724.425.82000150010.6
    AT02B11050／0.181.51.2730.32.114.715.52000150014.7
    AT02B12037／0.261.81.9640.32.49.509.912000150019.6
    ※許容電流数値は計算値であり、保証値ではありません

    型番リスト

    表示件数
  • 1
  • 2
  • 次へ
    • 型番
    AT02B030-SA-BK-0.08SQ-100
    注文停止中
    AT02B030-SA-BL-0.08SQ-100
    注文停止中
    AT02B030-SA-BN-0.08SQ-100
    注文停止中
    AT02B030-SA-GR-0.08SQ-100
    AT02B030-SA-GY-0.08SQ-100
    AT02B030-SA-N-0.08SQ-100
    注文停止中
    AT02B030-SA-O-0.08SQ-100
    注文停止中
    AT02B030-SA-R-0.08SQ-100
    注文停止中
    AT02B030-SA-V-0.08SQ-100
    AT02B030-SA-W-0.08SQ-100
    AT02B030-SA-Y-0.08SQ-100
    AT02B060-SA-BK-0.3SQ-100
    注文停止中
    AT02B060-SA-BL-0.3SQ-100
    AT02B060-SA-BN-0.3SQ-100
    注文停止中
    AT02B060-SA-GR-0.3SQ-100
    AT02B060-SA-GY-0.3SQ-100
    AT02B060-SA-N-0.3SQ-100
    注文停止中
    AT02B060-SA-O-0.3SQ-100
    AT02B060-SA-R-0.3SQ-100
    AT02B060-SA-V-0.3SQ-100
    AT02B060-SA-W-0.3SQ-100
    AT02B060-SA-Y-0.3SQ-100
    AT02B080-SA-BK-0.5SQ-100
    AT02B080-SA-BL-0.5SQ-100
    AT02B080-SA-BN-0.5SQ-100
    AT02B080-SA-GR-0.5SQ-100
    AT02B080-SA-GY-0.5SQ-100
    AT02B080-SA-N-0.5SQ-100
    AT02B080-SA-O-0.5SQ-100
    AT02B080-SA-R-0.5SQ-100
    AT02B080-SA-V-0.5SQ-100
    AT02B080-SA-W-0.5SQ-100
    AT02B080-SA-Y-0.5SQ-100
    注文停止中
    AT02B0100-SA-BK-0.75SQ-100
    AT02B0100-SA-BL-0.75SQ-100
    AT02B0100-SA-BN-0.75SQ-100
    AT02B0100-SA-GR-0.75SQ-100
    AT02B0100-SA-GY-0.75SQ-100
    AT02B0100-SA-N-0.75SQ-100
    AT02B0100-SA-O-0.75SQ-100
    AT02B0100-SA-R-0.75SQ-100
    AT02B0100-SA-V-0.75SQ-100
    AT02B0100-SA-W-0.75SQ-100
    AT02B0100-SA-Y-0.75SQ-100
    AT02B0110-SA-BK-1.25SQ-10
    AT02B0110-SA-BK-1.25SQ-50
    AT02B0110-SA-BK-1.25SQ-100
    AT02B0110-SA-BL-1.25SQ-100
    AT02B0110-SA-BN-1.25SQ-100
    AT02B0110-SA-GR-1.25SQ-100
    AT02B0110-SA-GY-1.25SQ-100
    AT02B0110-SA-N-1.25SQ-100
    AT02B0110-SA-O-1.25SQ-100
    AT02B0110-SA-R-1.25SQ-100
    AT02B0110-SA-V-1.25SQ-100
    AT02B0110-SA-W-1.25SQ-100
    AT02B0110-SA-Y-1.25SQ-100
    AT02B0120-SA-BK-2SQ-100
    AT02B0120-SA-BL-2SQ-100
    注文停止中
    AT02B0120-SA-BN-2SQ-100

    導体断面積

    (mm2)

    絶縁体色

    全長

    (m)

    仕上がり外径

    (mm)

    導体構成

    (本/本/mm)

    		RoHS?最小発注数量
    [0.05～0.08] 0.079
    黒
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    青
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    茶
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    緑
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    灰
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    乳白
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    橙
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    赤
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    紫
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    白
    100
    0.86
    7/0.12
    10
    1個
    [0.05～0.08] 0.079
    黄
    100
    0.86
    7/0.12
    10
    1個
    [0.3] 0.305
    黒
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    青
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    茶
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    緑
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    灰
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    乳白
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    橙
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    赤
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    紫
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    白
    100
    1.22
    12/0.18
    10
    1個
    [0.3] 0.305
    黄
    100
    1.22
    12/0.18
    10
    1個
    [0.31～0.49] 0.483
    黒
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    青
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    茶
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    緑
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    灰
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    乳白
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    橙
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    赤
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    紫
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    白
    100
    1.4
    19/0.18
    10
    1個
    [0.31～0.49] 0.483
    黄
    100
    1.4
    19/0.18
    10
    1個
    [0.76～0.99] 0.764
    黒
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    青
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    茶
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    緑
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    灰
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    乳白
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    橙
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    赤
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    紫
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    白
    100
    1.7
    30/0.18
    10
    1個
    [0.76～0.99] 0.764
    黄
    100
    1.7
    30/0.18
    10
    1個
    [1.26～1.99] 1.273
    黒
    10
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    黒
    50
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    黒
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    青
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    茶
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    緑
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    灰
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    乳白
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    橙
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    赤
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    紫
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    白
    100
    2.1
    50/0.18
    10
    1個
    [1.26～1.99] 1.273
    黄
    100
    2.1
    50/0.18
    10
    1個
    [2.0] 1.964
    黒
    100
    2.4
    37/0.26
    10
    1個
    [2.0] 1.964
    青
    100
    2.4
    37/0.26
    10
    1個
    [2.0] 1.964
    茶
    100
    2.4
    37/0.26
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    31,467円
    ( 34,614円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    43,875円
    ( 48,263円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    53,699円
    ( 59,069円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    66,709円
    ( 73,380円 )
    1日目
    10,800円
    ( 11,880円 )
    在庫品1日目当日出荷可能
    54,000円
    ( 59,400円 )
    在庫品1日目当日出荷可能
    84,156円
    ( 92,572円 )
    在庫品1日目当日出荷可能
    84,156円
    ( 92,572円 )
    1日目
    84,156円
    ( 92,572円 )
    1日目
    84,156円
    ( 92,572円 )
    1日目
    84,156円
    ( 92,572円 )
    1日目
    84,156円
    ( 92,572円 )
    1日目
    84,156円
    ( 92,572円 )
    1日目
    84,156円
    ( 92,572円 )
    1日目
    84,156円
    ( 92,572円 )
    1日目
    84,156円
    ( 92,572円 )
    1日目
    84,156円
    ( 92,572円 )
    1日目
    92,917円
    ( 102,209円 )
    1日目
    92,917円
    ( 102,209円 )
    1日目
    92,917円
    ( 102,209円 )
    1日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    電子電気機器の内部配線用として広く使われている機器配線用ジュンフロン電線。
    【特長】
    ・広い連続使用温度範囲（-253～+200℃、絶縁体のPTFE自体は260℃）
    ・高密度配線に要求される電気特性、機械特性などの高い信頼性を備える
    ・耐燃性かつ低発煙性。耐はんだ性に優れる。ほとんどの化学薬品や溶剤に侵されない
    ・耐候性に優れ経年変化が少なく長期使用が可能。摩擦係数が低く配線が容易
    ・非粘着性で汚れを簡単に落とすことが可能
    【用途】
    ・コンピュータ、電子交換機などの電子機器内部配線や制御線に便利
    ・放送、通信、計測機器などの高周波機器用配線に便利

    商品担当おすすめ

    • SS30UCR UL／CE対応 画像

      ミスミ

      SS30UCR UL／CE対応

      30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

    • SS300R　UL規格　小径 画像

      ミスミ

      SS300R　UL規格　小径

      300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    機器配線用PTFE電線 ジュンフロンPTFE電線（単心）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q絶縁体PTFEの定格温度が260℃であるのに、電線としての定格温度はなぜ200℃になるのでしょうか？
    A
    使用している導体が銀めっきであり、その定格温度が200℃のためです。定格温度260℃にするためには別作でニッケルめっき導体を使用し対応する方法があります。
