潤工社

AG52C ジュンフロンフレキシブルPTFE電線

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 6,807円～60,488円

税込単価: 7,488円～66,537円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

ジュンフロンETFE フッ素樹脂絶縁可動ロボット電線（ツイストペア加工含む）定格250V

通常価格(税別)： 3,127円 (税込価格：3,440円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

AG51C 30V ジュンフロンフレキシブルPTFE電線

通常価格(税別)： 6,808円 (税込価格：7,489円)

通常出荷日：在庫品1日目

多孔質PTFEを絶縁体とし、PTFE電線の諸特性を保持しながらフレキシビリティ...

詳細情報を確認する

タイプ
その他
定格電圧
250V
絶縁体色
白
ボビン（リール）巻
無
絶縁体材料
フッ素系
耐熱温度
150℃
シールド
無
加工サービス
無

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

AG52C PTFE絶縁単芯電線定格250Vの仕様

外形図

カタログ番号	導体				絶縁体		導体抵抗 20℃、最大 Ω/km	絶縁抵抗最小 MΩ・km	試験電圧 AC V・1分	許容電流 A（30℃）	概算質量 kg/km
カタログ番号	AWG	構成本/本/mm	外径 mm A	公称断面積 mm²	厚さ mm	外径 mm B	導体抵抗 20℃、最大 Ω/km	絶縁抵抗最小 MΩ・km	試験電圧 AC V・1分	許容電流 A（30℃）	概算質量 kg/km
AG52C010	26	3/22/0.05	0.51	0.125	0.35	1.21	162	1500	1500	5	2.5
AG52C020	25	3/34/0.05	0.64	0.2	0.35	1.34	105	1500	1500	6.5	3.4
AG52C030	23	3/51/0.05	0.82	0.3	0.35	1.52	69.8	1500	1500	8.5	4.6
AG52C040	21	3/85/0.05	1.10	0.5	0.35	1.80	43.6	1500	1500	12	6.9
AG52C050	19	7/55/0.05	1.28	0.75	0.35	1.98	27.5	1500	1500	15	9.2

※AG52CXXXは潤工社規格で250V定格電圧です。(AWM Style No.5146 105℃ 300Vに相当)
※本製品は、はんだ付け接続には適しておりません。
※許容電流はあくまでも参考値で保証値ではありません。

電流減少係数

周囲温度（℃）	30以下	40	50	60	70	80	100	120	140	150	160	180	200
電流減少係数	1.0	0.96	0.93	0.90	0.86	0.83	0.76	0.68	0.60	0.55	0.48	0.35	0.25

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.125mm²で周囲温度が40℃の場合の許容電流値 5.0×0.96=4.8（A）

型番リスト

表示件数

型番

AWGサイズ

(AWG)

導体断面積

(mm2)

全長

(m)

安全規格

仕上がり外径

(mm)

特性

導体構成

(本/本/mm)

RoHS?

最小発注数量

[27～26] 26	[0.09～0.19] 0.125	10	-	1.21	耐熱性 / 耐寒性 / 耐薬品性	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	20	-	1.21	耐熱性 / 耐寒性 / 耐薬品性	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	50	-	1.21	耐熱性 / 耐寒性 / 耐薬品性	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	100	-	1.21	耐熱性 / 耐寒性 / 耐薬品性	3/22/0.05	10	1個
[25～24] 25	0.2	10	-	1.34	耐熱性 / 耐寒性 / 耐薬品性	3/34/0.05	10	1個
[25～24] 25	0.2	20	-	1.34	耐熱性 / 耐寒性 / 耐薬品性	3/34/0.05	10	1個
[25～24] 25	0.2	50	-	1.34	耐熱性 / 耐寒性 / 耐薬品性	3/34/0.05	10	1個
[25～24] 25	0.2	100	-	1.34	耐熱性 / 耐寒性 / 耐薬品性	3/34/0.05	10	1個
[23～22] 23	[0.3] 0.3	10	-	1.52	耐熱性 / 耐寒性 / 耐薬品性	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	20	-	1.52	耐熱性 / 耐寒性 / 耐薬品性	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	50	-	1.52	耐熱性 / 耐寒性 / 耐薬品性	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	100	-	1.52	耐熱性 / 耐寒性 / 耐薬品性	3/51/0.05	10	1個
[21～20] 21	0.5	10	-	1.8	耐熱性 / 耐寒性 / 耐薬品性	3/85/0.05	10	1個
[21～20] 21	0.5	20	-	1.8	耐熱性 / 耐寒性 / 耐薬品性	3/85/0.05	10	1個
[21～20] 21	0.5	50	-	1.8	耐熱性 / 耐寒性 / 耐薬品性	3/85/0.05	10	1個
[21～20] 21	0.5	100	-	1.8	耐熱性 / 耐寒性 / 耐薬品性	3/85/0.05	10	1個
[19～18] 19	0.75	10	-	1.98	耐熱性 / 耐寒性 / 耐薬品性	7/55/0.05	10	1個
[19～18] 19	0.75	20	-	1.98	耐熱性 / 耐寒性 / 耐薬品性	7/55/0.05	10	1個
[19～18] 19	0.75	50	-	1.98	耐熱性 / 耐寒性 / 耐薬品性	7/55/0.05	10	1個
[19～18] 19	0.75	100	-	1.98	耐熱性 / 耐寒性 / 耐薬品性	7/55/0.05	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,818円 ( 7,500円 )	在庫品1日目当日出荷可能
13,636円 ( 15,000円 )	在庫品1日目当日出荷可能
23,084円 ( 25,392円 )	在庫品1日目当日出荷可能
36,098円 ( 39,708円 )	1日目
6,807円 ( 7,488円 )	1日目
14,109円 ( 15,520円 )	1日目
23,333円 ( 25,666円 )	1日目
40,732円 ( 44,805円 )	1日目
8,855円 ( 9,741円 )	1日目
14,984円 ( 16,482円 )	1日目
27,115円 ( 29,827円 )	1日目
47,073円 ( 51,780円 )	1日目
9,000円 ( 9,900円 )	在庫品1日目当日出荷可能
15,943円 ( 17,537円 )	在庫品1日目当日出荷可能
30,443円 ( 33,487円 )	在庫品1日目当日出荷可能
53,659円 ( 59,025円 )	在庫品1日目当日出荷可能
10,145円 ( 11,160円 )	1日目
17,972円 ( 19,769円 )	1日目
34,679円 ( 38,147円 )	1日目
60,488円 ( 66,537円 )	1日目

詳細情報

基本情報

基本情報

多孔質PTFEを絶縁体とし、PTFE電線の諸特性を保持しながらフレキシビリティを加えた電線。
【特長】
・電気特性、温度特性、耐候性、耐薬品性、難燃性などはPTFE電線と同等
・柔軟性は広い温度範囲で安定している
・可塑剤や充填剤を含まないため、経時硬化や有毒ガスの発生がほとんどない
・導体にも柔軟性の高い無酸素軟銅の可とう撚線を使用している
【用途】
・柔軟性を必要とする部分での配線に便利
・有毒ガスなどの発生による接点汚染を防止したいリレーなどの密封型機器の配線に便利

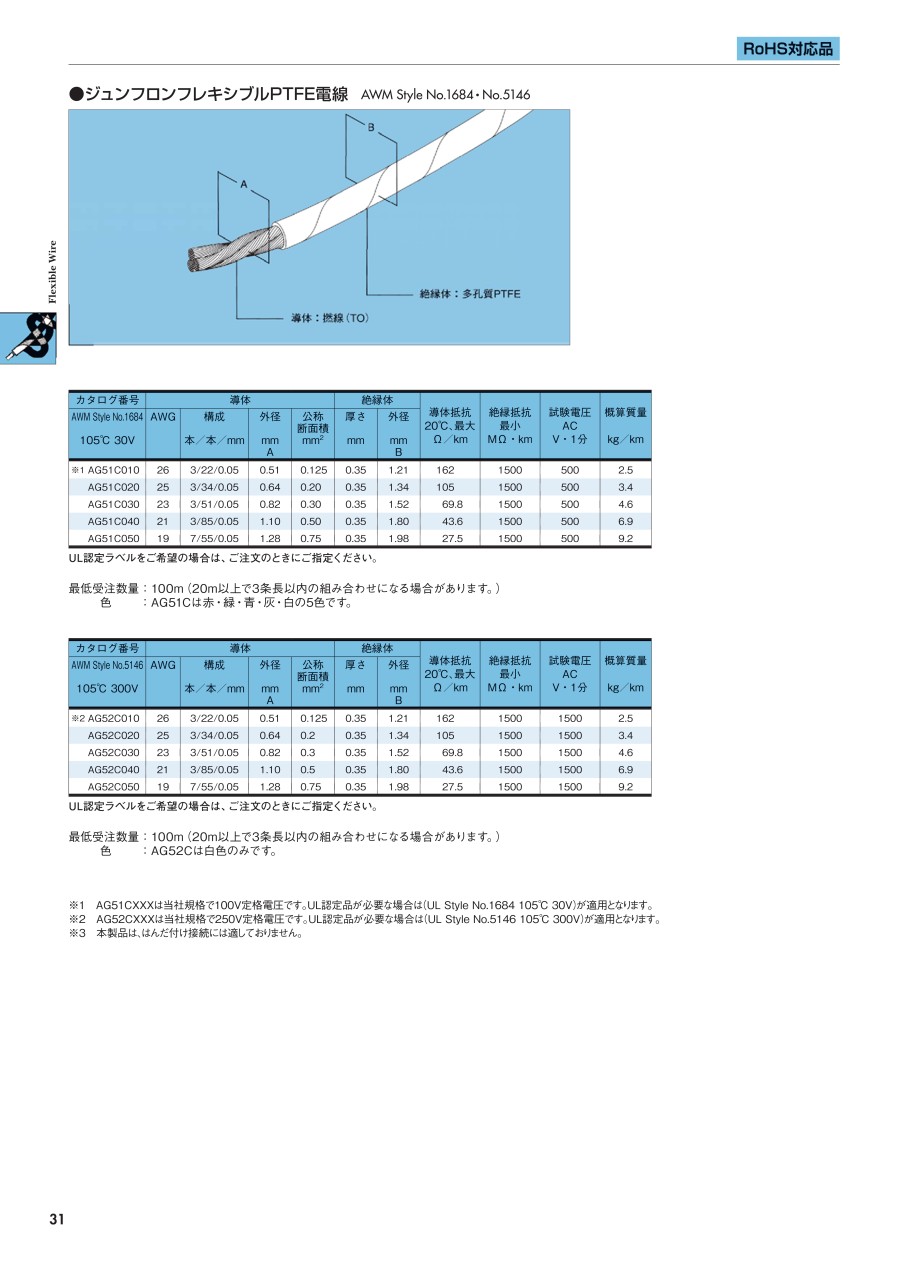

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

AG52C ジュンフロンフレキシブルPTFE電線のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QジュンフロンフレキシブルPTFE電線の定格温度は何℃になりますか？

絶縁体の多孔質PTFEは定格260℃ですが、使用している導体のめっきが錫めっきであり、その定格温度は150℃のため電線としての定格温度も150℃となります。

QジュンフロンフレキシブルPTFE電線AG21Cシリーズの定格電圧は何Vになりますか？

潤工社規格では250V定格となります。UL規格対応の場合は300Vとなります。
