潤工社

AG51C 30V ジュンフロンフレキシブルPTFE電線

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 6,808円～55,732円

税込単価: 7,489円～61,305円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

ジュンフロンETFE フッ素樹脂絶縁可動ロボット電線（ツイストペア加工含む）定格250V

通常価格(税別)： 3,127円 (税込価格：3,440円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

AG52C ジュンフロンフレキシブルPTFE電線

通常価格(税別)： 6,807円 (税込価格：7,488円)

通常出荷日：在庫品1日目

多孔質PTFEを絶縁体とし、PTFE電線の諸特性を保持しながらフレキシビリティ...

詳細情報を確認する

タイプ
その他
定格電圧
30V
ボビン（リール）巻
無
絶縁体材料
フッ素系
耐熱温度
150℃
特性
耐熱性 / 耐薬品性 / 耐候性
シールド
無
加工サービス
無

ご注意

本電線は絶縁体にふっ素樹脂を使用しており耐熱260℃に耐えますが導体に錫引き軟導線を使用しているため電線の連続使用の耐熱温度は150℃となります。

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

使用温度範囲	-253～150℃
曲げ半径	仕上外径×6倍（固定部のみ）

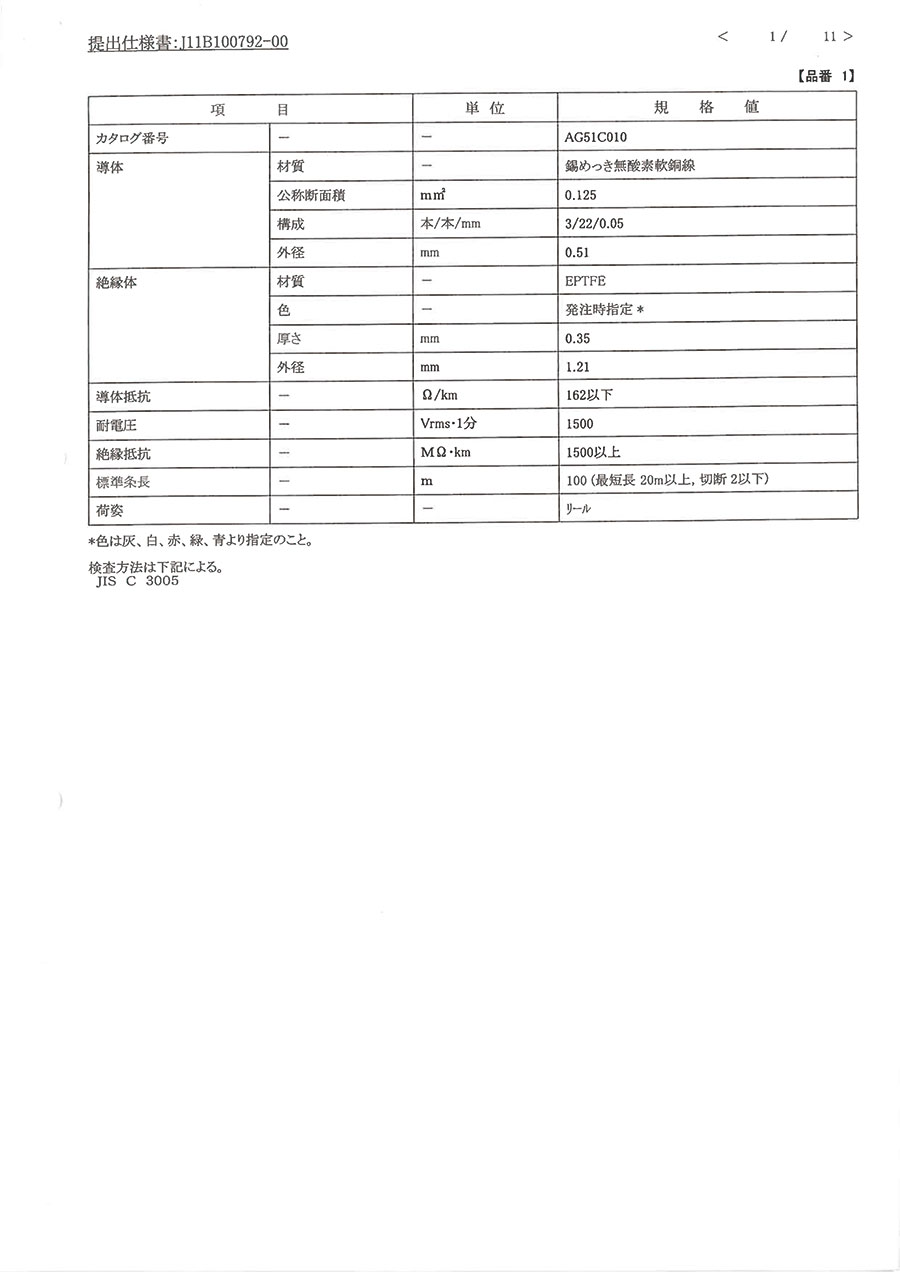

AG51C PTFE絶縁単芯電線定格30Vの仕様

外形図

カタログ番号	導体				絶縁体		導体抵抗 20℃、最大 Ω/km	絶縁抵抗最小 MΩ・km	試験電圧 AC V・1分	許容電流 A(30℃)	概算質量 kg/km
AWM Style No.1684 150℃ 30V	AWG	構成本／本／mm	外径 mm A	公称断面積 mm²	厚さ mm	外径 mm B	導体抵抗 20℃、最大 Ω/km	絶縁抵抗最小 MΩ・km	試験電圧 AC V・1分	許容電流 A(30℃)	概算質量 kg/km
AG51C010	26	3／22／0.05	0.51	0.125	0.35	1.21	162	1500	500	5	2.5
AG51C020	25	3／34／0.05	0.64	0.20	0.35	1.34	105	1500	500	6.5	3.4
AG51C030	23	3／51／0.05	0.82	0.30	0.35	1.52	69.8	1500	500	8.5	4.6
AG51C040	21	3／85／0.05	1.10	0.50	0.35	1.80	43.6	1500	500	12	6.9
AG51C050	19	7／55／0.05	1.28	0.75	0.35	1.98	27.5	1500	500	15	9.2

※本製品は、はんだ付け接続には適しておりません。
※許容電流はあくまでも参考値で保証値ではありません。

電流減少係数

周囲温度(℃)	30以下	40	50	60	70	80	100	120	140	150	160	180	200
電流減少係数	1.0	0.96	0.93	0.90	0.86	0.83	0.76	0.68	0.60	0.55	0.48	0.35	0.25

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。　周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.125mm²で周囲温度が40℃の場合の許容電流値 5.0×0.96＝4.8（A）

型番リスト

表示件数

型番

AG51C010-TO-0.125SQ-BE-10

AG51C010-TO-0.125SQ-BE-20

AG51C010-TO-0.125SQ-BE-50

AG51C010-TO-0.125SQ-BE-100

注文停止中

AG51C010-TO-0.125SQ-R-10

注文停止中

AG51C010-TO-0.125SQ-R-20

注文停止中

AG51C010-TO-0.125SQ-R-50

注文停止中

AG51C010-TO-0.125SQ-R-100

AG51C010-TO-0.125SQ-W-10

AG51C010-TO-0.125SQ-W-20

AG51C010-TO-0.125SQ-W-50

AG51C010-TO-0.125SQ-W-100

AG51C020-TO-0.2SQ-BE-10

AG51C020-TO-0.2SQ-BE-20

AG51C020-TO-0.2SQ-BE-50

AG51C020-TO-0.2SQ-BE-100

注文停止中

AG51C020-TO-0.2SQ-R-10

注文停止中

AG51C020-TO-0.2SQ-R-20

注文停止中

AG51C020-TO-0.2SQ-R-50

注文停止中

AG51C020-TO-0.2SQ-R-100

AG51C020-TO-0.2SQ-W-10

AG51C020-TO-0.2SQ-W-20

AG51C020-TO-0.2SQ-W-50

AG51C020-TO-0.2SQ-W-100

AG51C030-TO-0.3SQ-BE-10

AG51C030-TO-0.3SQ-BE-20

AG51C030-TO-0.3SQ-BE-50

AG51C030-TO-0.3SQ-BE-100

AG51C030-TO-0.3SQ-R-10

AG51C030-TO-0.3SQ-R-20

AG51C030-TO-0.3SQ-R-50

AG51C030-TO-0.3SQ-R-100

AG51C030-TO-0.3SQ-W-10

AG51C030-TO-0.3SQ-W-20

AG51C030-TO-0.3SQ-W-50

AG51C030-TO-0.3SQ-W-100

注文停止中

AG51C040-TO-0.5SQ-BE-10

注文停止中

AG51C040-TO-0.5SQ-BE-20

注文停止中

AG51C040-TO-0.5SQ-BE-50

注文停止中

AG51C040-TO-0.5SQ-BE-100

AG51C040-TO-0.5SQ-R-10

AG51C040-TO-0.5SQ-R-20

AG51C040-TO-0.5SQ-R-50

AG51C040-TO-0.5SQ-R-100

注文停止中

AG51C040-TO-0.5SQ-W-10

注文停止中

AG51C040-TO-0.5SQ-W-20

注文停止中

AG51C040-TO-0.5SQ-W-50

注文停止中

AG51C040-TO-0.5SQ-W-100

注文停止中

AG51C050-TO-0.75SQ-BE-10

注文停止中

AG51C050-TO-0.75SQ-BE-20

注文停止中

AG51C050-TO-0.75SQ-BE-50

注文停止中

AG51C050-TO-0.75SQ-BE-100

注文停止中

AG51C050-TO-0.75SQ-R-10

注文停止中

AG51C050-TO-0.75SQ-R-20

注文停止中

AG51C050-TO-0.75SQ-R-50

注文停止中

AG51C050-TO-0.75SQ-R-100

注文停止中

AG51C050-TO-0.75SQ-W-10

注文停止中

AG51C050-TO-0.75SQ-W-20

注文停止中

AG51C050-TO-0.75SQ-W-50

注文停止中

AG51C050-TO-0.75SQ-W-100

AWGサイズ

(AWG)

導体断面積

(mm2)

絶縁体色

全長

(m)

仕上がり外径

(mm)

導体構成

(本/本/mm)

RoHS?

最小発注数量

[27～26] 26	[0.09～0.19] 0.125	青	10	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	青	20	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	青	50	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	青	100	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	赤	10	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	赤	20	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	赤	50	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	赤	100	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	白	10	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	白	20	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	白	50	1.21	3/22/0.05	10	1個
[27～26] 26	[0.09～0.19] 0.125	白	100	1.21	3/22/0.05	10	1個
[25～24] 25	0.2	青	10	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	青	20	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	青	50	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	青	100	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	赤	10	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	赤	20	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	赤	50	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	赤	100	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	白	10	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	白	20	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	白	50	1.34	3/34/0.05	10	1個
[25～24] 25	0.2	白	100	1.34	3/34/0.05	10	1個
[23～22] 23	[0.3] 0.3	青	10	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	青	20	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	青	50	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	青	100	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	赤	10	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	赤	20	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	赤	50	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	赤	100	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	白	10	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	白	20	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	白	50	1.52	3/51/0.05	10	1個
[23～22] 23	[0.3] 0.3	白	100	1.52	3/51/0.05	10	1個
[21～20] 21	0.5	青	10	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	青	20	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	青	50	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	青	100	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	赤	10	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	赤	20	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	赤	50	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	赤	100	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	白	10	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	白	20	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	白	50	1.8	3/85/0.05	10	1個
[21～20] 21	0.5	白	100	1.8	3/85/0.05	10	1個
[19～18] 19	0.75	青	10	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	青	20	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	青	50	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	青	100	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	赤	10	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	赤	20	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	赤	50	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	赤	100	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	白	10	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	白	20	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	白	50	1.98	7/55/0.05	10	1個
[19～18] 19	0.75	白	100	1.98	7/55/0.05	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,808円 ( 7,489円 )	1日目
10,892円 ( 11,981円 )	1日目
21,714円 ( 23,885円 )	1日目
33,810円 ( 37,191円 )	1日目
6,808円 ( 7,489円 )	1日目
10,892円 ( 11,981円 )	1日目
21,714円 ( 23,885円 )	1日目
33,810円 ( 37,191円 )	1日目
6,808円 ( 7,489円 )	1日目
16,745円 ( 18,420円 )	1日目
21,714円 ( 23,885円 )	1日目
33,810円 ( 37,191円 )	1日目
7,569円 ( 8,326円 )	1日目
11,877円 ( 13,065円 )	1日目
23,714円 ( 26,085円 )	1日目
38,625円 ( 42,488円 )	1日目
7,569円 ( 8,326円 )	1日目
11,877円 ( 13,065円 )	1日目
23,714円 ( 26,085円 )	1日目
38,625円 ( 42,488円 )	1日目
7,569円 ( 8,326円 )	1日目
11,877円 ( 13,065円 )	1日目
23,714円 ( 26,085円 )	1日目
38,625円 ( 42,488円 )	1日目
8,236円 ( 9,060円 )	1日目
13,939円 ( 15,333円 )	1日目
27,857円 ( 30,643円 )	1日目
44,815円 ( 49,297円 )	1日目
8,236円 ( 9,060円 )	1日目
13,939円 ( 15,333円 )	1日目
27,857円 ( 30,643円 )	1日目
44,815円 ( 49,297円 )	1日目
8,236円 ( 9,060円 )	在庫品1日目当日出荷可能
13,939円 ( 15,333円 )	在庫品1日目当日出荷可能
27,857円 ( 30,643円 )	在庫品1日目当日出荷可能
44,815円 ( 49,297円 )	在庫品1日目当日出荷可能
8,308円 ( 9,139円 )	1日目
16,615円 ( 18,277円 )	1日目
30,933円 ( 34,026円 )	1日目
51,375円 ( 56,513円 )	1日目
8,769円 ( 9,646円 )	1日目
17,538円 ( 19,292円 )	1日目
32,667円 ( 35,934円 )	1日目
51,375円 ( 56,513円 )	1日目
8,308円 ( 9,139円 )	1日目
16,615円 ( 18,277円 )	1日目
30,933円 ( 34,026円 )	1日目
51,375円 ( 56,513円 )	1日目
8,769円 ( 9,646円 )	1日目
17,538円 ( 19,292円 )	1日目
35,000円 ( 38,500円 )	1日目
55,732円 ( 61,305円 )	1日目
8,769円 ( 9,646円 )	1日目
17,538円 ( 19,292円 )	1日目
35,000円 ( 38,500円 )	1日目
55,732円 ( 61,305円 )	1日目
8,769円 ( 9,646円 )	1日目
17,538円 ( 19,292円 )	1日目
35,000円 ( 38,500円 )	1日目
55,732円 ( 61,305円 )	1日目

詳細情報

基本情報

基本情報

多孔質PTFEを絶縁体とし、PTFE電線の諸特性を保持しながらフレキシビリティを加えた電線。
本商品はUL規格、及び電気用品安全法を取得しておりません。
【特長】
・電気特性、温度特性、耐候性、耐薬品性、耐燃性などはPTFE電線と同等
・柔軟性は広い温度範囲で安定している
・可塑剤や充填剤を含まないため、経時硬化や有毒ガスの発生がほとんどない
・導体にも柔軟性の高い無酸素軟銅線の可とう撚線を使用している
【用途】
・柔軟性を必要とする部分での配線に便利
・有毒ガスなどの発生による接点汚染を防止したいリレーなどの密封型機器の配線に便利

ご注意

本電線は絶縁体にふっ素樹脂を使用しており耐熱260℃に耐えますが導体に錫引き軟導線を使用しているため電線の連続使用の耐熱温度は150℃となります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

AG51C 30V ジュンフロンフレキシブルPTFE電線のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QジュンフロンフレキシブルPTFE電線の定格温度は何℃になりますか？

絶縁体の多孔質PTFEは定格260℃ですが、使用している導体のめっきが錫めっきであり、その定格温度は150℃のため電線としての定格温度も150℃となります。

QジュンフロンフレキシブルPTFE電線AG51Cシリーズの定格電圧は何Vになりますか？

潤工社規格では100V定格となります。UL規格対応の場合は30Vとなります。
