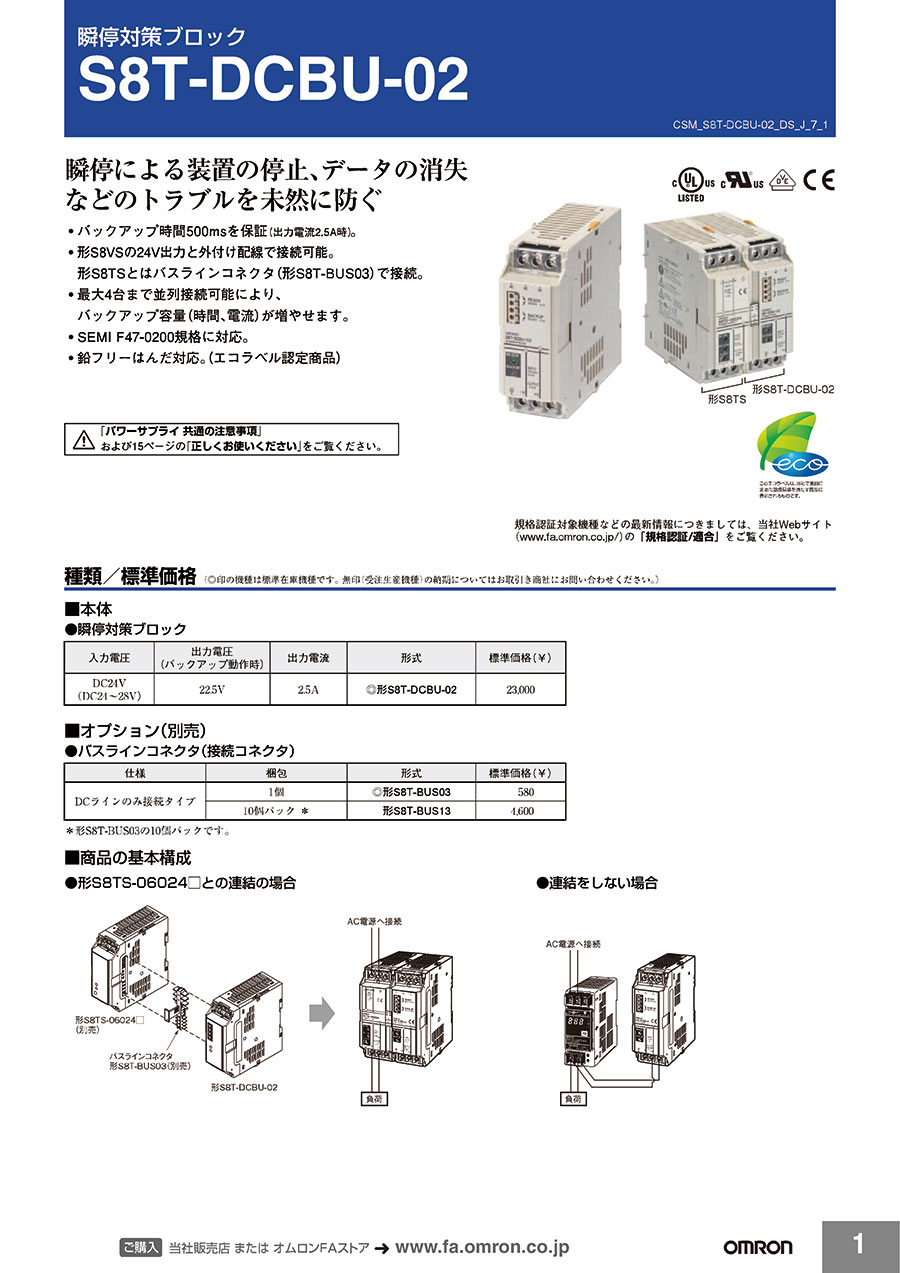

瞬停対策ブロック S8T-DCBU-02

瞬停対策ブロック S8T-DCBU-02の仕様

S8T-DCBU-02の外観

S8TSとS8T-DCBU-02の連結例

項目			形式
			形S8T-DCBU-02
入力条件	電圧範囲		DC24～28V
	電流	充電時	0.4A
		待機時	0.18A
出力特性*1	バックアップ時	出力電圧	24V入力時：22.5VTYP.、22.0Vmin 28V入力時：26.4VTYP.、25.8Vmin
		出力電流	2.5A
		バックアップ時間*2	DC21.6Vに下降するまでの時間（満充電時） 1,000ms以上（出力電流1.2A） 500ms以上（出力電流2.5A）
付属機能	出力機能*3	READY表示灯	有（色：緑）
		READY出力	有（リレー：DC24V、0.1Amax.）
		バックアップ表示灯	有（色：赤）
		バックアップ出力	有（リレー：DC24V、0.1Amax.）
	過電流保護		逆L垂下形、自動復帰、過電流検出点5.8～6.8A
	過電圧保護		有
	並列運転		可（4台まで）
	直列運転		不可
その他	使用周囲温度		ディレーティング曲線参照（ただし、結露および氷結しないこと）
	保存温度		-25～+65℃
	使用周囲湿度		25～85%（保存湿度25～90%）
	耐電圧*4		AC1.0kV 1min（DC接続端子一括）と間（検出電流20mA）
			AC500V 1min（DC接続端子一括・）と（信号出力端子一括）間（検出電流20mA）
	絶縁抵抗		100MΩ以上（DC接続端子一括）と間DC500Vにて
	耐振動*5、*6		10～55Hz 片振幅0.375mm 3方向 各2hにて異常のないこと
	耐衝撃*5、*6		150m/s2 6方向 各3回にて異常のないこと
	雑音端子電圧*5		EN61204-3ClassB適合、FCCクラスA準拠
	放射妨害電界強度		EN61204-3ClassB適合
	安全規格		UL：UL508（Listing、Class2：Per UL1310）*7、UL60950-1 cUL：CSA C22.2 No.14、No.60950-1 EN／VDE：EN50178（=VDE0160）、EN60950-1（=VDE0805 Teil1）
	SEMI規格		SEMI F47-0200
	質量		450g以下

• *1出力特性は出力端にて規定しています。
• *2詳細は、カタログをご参照ください。
• *3詳細は、カタログをご参照ください。
• *4形S8T-DCBU-02をN台接続した場合の検出電流は20mA×Nとしてください。
• *5形S8TS-06024□接続にて規定しています。
• *6エンドプレート（形PFP-M：別売）を本体の両端に取り付てください。カタログをご参照ください。
• *7UL508（Class 2：Per UL1310）は形S8TS-06024□：1台、形S8T-DCBU-02：1台の接続のみに限定されます。

外形図

（単位：mm）

S8T-DCBU-02の寸法図

各部の名称

S8T-DCBU-02の各部名称

基本構成

連結をしない場合の基本構成

S8TS-06024□との連結の場合の基本構成

接続／ブロック図

S8T-DCBU-02のブロック図

特性データ／タイムチャート

起動時のタイムチャート

瞬時停電／瞬時電圧低下時のタイムチャート

電断／停止時のタイムチャート

注意・禁止事項

設置・環境

• ※ 軽度の発火が稀に起こる恐れがあります。また、ねじが緩み配線がはずれるとバックアップ動作しません。端子ねじは緩まないように締めつけトルクを1.08N・mとしてください。
• ※ 軽度の感電が稀に起こる恐れがあります。連結しないバスラインコネクタ挿入部のコネクタカバーは取りはずさないでください。
• ※ 軽度の感電が稀に起こる恐れがあります。また、連結がはずれるとバックアップ動作しません。振動などにより連結がはずれることを防ぐために基本ブロックと瞬停対策ブロックを連結する時は、スライダおよびレールストッパを完全にロックしてください。
• ※ 内部素子の劣化・破損が稀に起こる恐れがあります。また、十分なバックアップ動作ができなくなる場合があります。負荷側の突入電流、過負荷状態が頻繁に発生するアプリケーションでの使用は避けてください。
• ※ 製品の破損が稀に起こる恐れがあります。取り付け加工中に切粉が製品内に入らないようにしてください。

使用

• ※ 軽度の火傷が稀に起こる恐れがあります。通電中や電源を切った直後は高温になっていますので本体に触らないでください。
• ※ 軽度の感電が稀に起こる恐れがあります。通電中は瞬停対策ブロックの増設・分離をしないでください。

保守

• ※ 軽度の感電が稀に起こる恐れがあります。分解したり内部に触ったりしないでください。

※上記以外の製品情報につきましては、カタログを参照下さい。
