ブロック電源 S8TS
商品情報

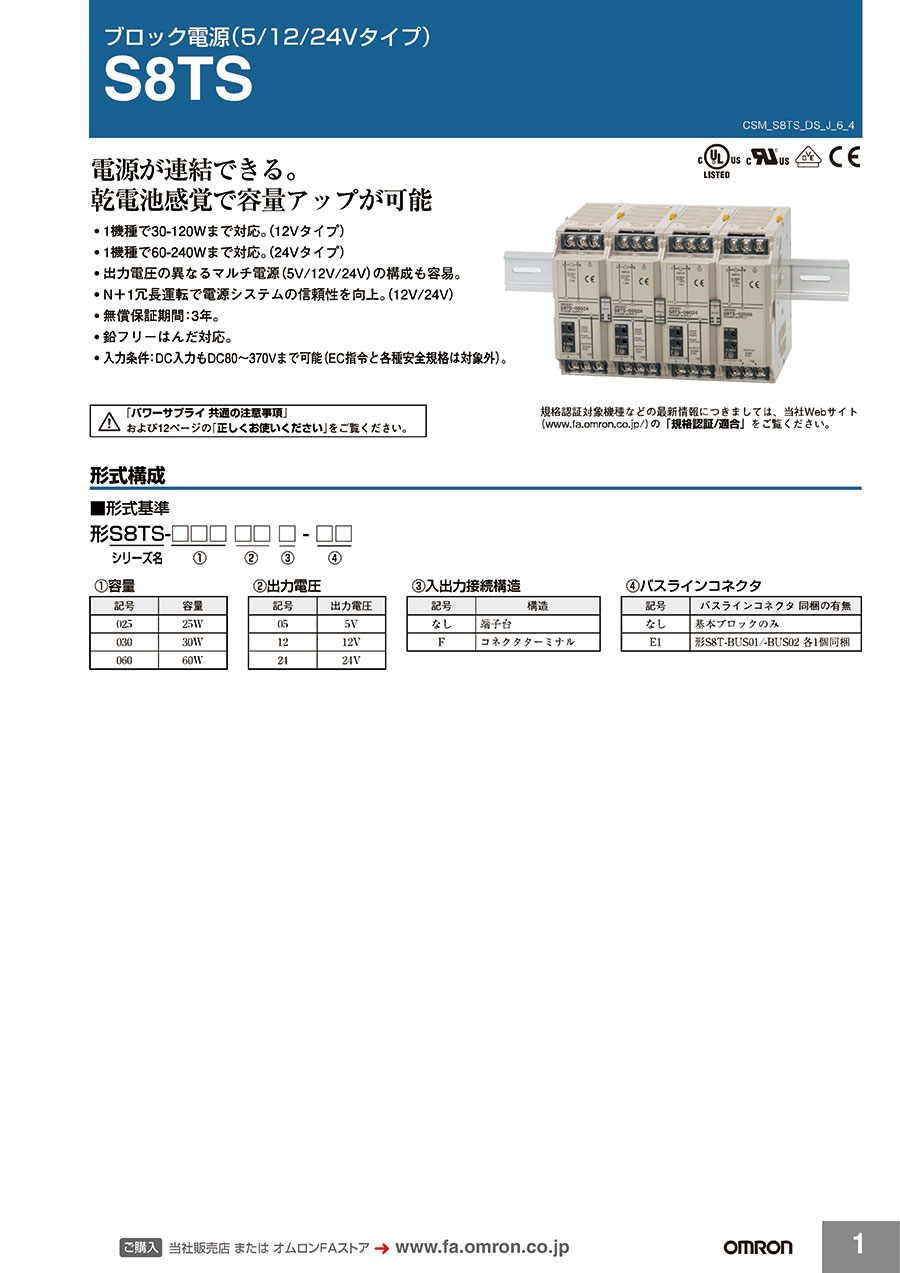

ブロック電源（5／12／24Vタイプ）S8TS
S8TSの外観
形S8TS-□□□□□の寸法図
形S8TS-□□□□□Fの寸法図
共通事項／単位：mm
使用温度-20℃保証（24Vタイプ）
S8TSの種類
基本ブロック 端子台タイプ
| 種類 | 入力電圧 | 出力電圧 電流 | 形式 |
|---|---|---|---|
| 基本ブロック本体 | AC100～240V | 5V 5A | 形S8TS-02505 |
| 12V 2.5A | 形S8TS-03012 | ||
| 24V 2.5A | 形S8TS-06024 | ||
| 基本ブロック本体 バスラインコネクタ 形S8T-BUS01、-BUS02 各1個付属 |
24V 2.5A | 形S8TS-06024-E1 |
基本ブロック コネクタターミナルタイプ
| 種類 | 入力電圧 | 出力電圧 電流 | 形式 |
|---|---|---|---|
| 基本ブロック本体 | AC100～240V | 24V 2.5A | 形S8TS-06024F |
S8TSの定格／性能（基本ブロック本体）
24Vタイプ、12Vタイプ（形S8TS-06024□／形S8TS-03012□）
| 項目 | 単独運転時 | 並列運転時 | ||
|---|---|---|---|---|
| 効率（TYP.） | 24Vタイプ：80% TYP.、12Vタイプ：73% TYP.（定格入力、100%負荷にて） | |||
| 入力条件 | 電圧範囲 ＊1 | 定格：AC100～240V（許容範囲：AC85～264V、DC80～370V ＊8） | ||
| 周波数 ＊1 | 50／60Hz（47～63Hz） | |||
| 電流 | AC100V入力時 | 24Vタイプ：1.0A以下、12Vタイプ：0.7A以下 | 24Vタイプ：1.0A×台数以下、12Vタイプ：0.7A×台数以下 | |
| AC200V入力時 | 24Vタイプ：0.5A以下、12Vタイプ：0.4A以下 | 24Vタイプ：0.5A×台数以下、12Vタイプ：0.4A×台数以下 | ||
| 力率 | 24Vタイプ：0.9以上、12Vタイプ：0.8以上（定格入力、100%負荷にて） | |||
| 高調波電流規制 | EN61000-3-2 適合 | |||
| リーク電流 | AC100V入力時 | 0.35mA以下 | 0.35mA×台数以下 | |
| AC240V入力時 | 0.7mA以下 | 0.7mA×台数以下 | ||
| 突入電流（25℃、コールドスタート） ＊5 | AC100V入力時 | 17.5A以下 | 17.5A×台数以下 | |
| AC200V入力時 | 35A以下 | 35A×台数以下 | ||
| 出力特性 ＊4 | 電圧可変範囲 | 24Vタイプ：22～28V、12Vタイプ：12V±10%（V.ADJにて） ＊2 | ||
| リップルノイズ電圧 | 2%（p-p）以下 | |||
| 入力変動 | 0.5%以下（入力 AC85～264V 100%負荷にて） | |||
| 負荷変動 | 2%以下（定格入力、10-100%負荷にて） | 3%以下（定格入力、10-100%負荷にて） | ||
| 起動時間 | 1,000ms以下（AC100／200V定格入力にて） | |||
| 出力保持時間 ＊5 | 20ms以上（AC100／200V定格入力にて） | |||
| 付属機能 | 過電流保護 ＊5 | 105～140%、逆L垂下形、自動復帰 | 100～140%、逆L垂下形、自動復帰 | |
| 過電圧保護 ＊5、＊6 | 有 | |||
| 並列運転 | 可（4台まで） | |||
| N+1冗長運転 | 可（5台まで） | |||
| 直列運転 | 可 | |||
| 不足電圧表示 ＊5 | 有（色：赤） | |||
| 不足電圧検出出力 ＊5 | 有（オープンコレクタ出力） DC30V max.、50mA max. | |||
| その他 | 使用周囲温度 ＊5 | ディレーティング曲線参照（ただし、結露および氷結しないこと） | ||
| 保存温度 | -25～+65℃（ただし、結露および氷結しないこと） | |||
| 使用周囲湿度 | 相対湿度 25～85%（保存相対湿度 25～90%） | |||
| 耐電圧 | AC3.0kV 1min（入力一括）と（出力一括）間（検出電流 20mA） | |||
| AC2.0kV 1min（入力一括）と（アース）間（検出電流 20mA） | ||||
| AC1.0kV 1min（出力一括）と（アース）間（検出電流 20mA） | ||||
| 絶縁抵抗 | 100MΩ以上（出力一括）と（入力・ アース一括）間 DC500Vにて | |||
| 耐振動 ＊7 | 10～55Hz 片振幅 0.375mm 3方向 各2hにて異常のないこと | |||
| 耐衝撃 ＊7 | 150m/s2 6方向 各3回にて異常のないこと | |||
| 出力表示灯 | 有（色：緑色） | |||
| 雑音端子電圧 ＊8 | EN61204-3 Class B適合、FCCクラスA準拠 ＊9 | |||
| 放射妨害電界強度 ＊8 | EN61204-3 Class B適合 ＊9 | |||
| 安全規格 ＊8 | 24Vタイプ UL Listed： UL508（Listing, Class2 Output：Per UL1310） ＊3 UL UR： UL60950-1（Recognition） cUL Listed： CSA C22.2 No.107.1（Class2 Output：Per CSA C22.2 No.223） ＊3 cUR： CSA C22.2 No.60950-1 EN／VDE：EN50178（=VDE0160）、EN60950-1（=VDE0805 Teil1） 12Vタイプ UL Listed：UL508（Listing） UL UR：UL60950-1（Recognition） cUL Listed：CSA C22.2 No.107.1 cUR：CSA C22.2 No.60950-1 EN／VDE：EN50178（=VDE0160）、EN60950-1（=VDE0805 Teil1） |
|||
| 質量 | 450g以下 | 450g×台数以下 | ||
＊1. インバータによっては出力仕様として、出力周波数を50／60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。
＊2. 並列運転時の出力電圧調整については、カタログを参照ください。
-10%以下にセットすると、不足電圧検出機能が動作することがあります。
調整後の出力容量、出力電流は、定格出力容量、定格出力電流以下にしてください。
V.ADJの操作によっては出力電圧が電圧可変範囲以上に上昇します。
出力電圧を可変する場合は、電源の出力電圧を確認し負荷を破損させないようご注意ください。
＊3. 並列運転でのご使用の場合はClass2は満足しませんのでご注意ください。
＊4. 出力特性は電源出力端にて規定しています。
＊5. 詳細は、下記の「特性データ」を参照ください。
＊6. 復帰は入力電源をOFFし、1分以上放置後、入力電源を再投入してください。
＊7. エンドプレート（形PFP-M）を本体の両端に取りつけてください。
＊8. EC指令と各種安全規格（UL、EN、他）の適用範囲は100～240VAC（85～264VAC）です。
＊9. 配線の方法などによりノイズ値は変化します。入力線、GR線をまとめて1個ノイズ対策用のクランプフィルタ（TDK製 ZCAT2436-1330A）を挿入してください。
5Vタイプ（形S8TS-02505□）
| 項目 | 単独運転時 | ||
|---|---|---|---|
| 効率（TYP.） | 73% TYP.（定格入力、100%負荷にて） | ||
| 入力条件 | 電圧範囲 ＊1 | 定格：AC100～240V（許容範囲：AC85～264V、DC80～370V ＊7） | |
| 周波数 ＊1 | 50／60Hz（47～63Hz） | ||
| 電流 | AC100V入力時 | 0.7A以下 | |
| AC200V入力時 | 0.4A以下 | ||
| 力率 | 0.8以上（定格入力、100%負荷にて） | ||
| 高調波電流規制 | EN61000-3-2 適合 | ||
| リーク電流 | AC100V入力時 | 0.35mA以下 | |
| AC240V入力時 | 0.7mA以下 | ||
| 突入電流（25℃、コールドスタート） ＊5 | AC100V入力時 | 17.5A以下 | |
| AC200V入力時 | 35A以下 | ||
| 出力特性 ＊3 | 電圧可変範囲 | 5V±10%（V. ADJにて） ＊2 | |
| リップルノイズ電圧 | 2%（p-p）以下 | ||
| 入力変動 | 0.5%以下（入力 AC85～264V 100%負荷にて） | ||
| 負荷変動 | 1.5%以下（定格入力 10-100%負荷にて） | ||
| 起動時間 ＊4 | 1,000ms以下（AC100／200V定格入力にて） | ||
| 出力保持時間 ＊4 | 20ms以上（AC100／200V定格入力にて） | ||
| 付属機能 | 過電流保護 ＊4 | 105～140% 逆L垂下形 自動復帰 | |
| 過電圧保護 ＊4、＊5 | 有 | ||
| 並列運転 | 不可 | ||
| N+1冗長運転 | 不可 | ||
| 直列運転 | 可（外付けダイオード要） | ||
| 不足電圧表示 ＊4 | 有（色：赤） | ||
| 不足電圧検出出力 ＊4 | 有（オ���プンコレクタ出力）DC30V max.、50mA max. | ||
| その他 | 使用周囲温度 ＊4 | ディレーティング曲線参照（ただし、結露および氷結しないこと） | |
| 保存温度 | -25～＋65℃（ただし、結露および氷結しないこと） | ||
| 使用周囲湿度 | 相対湿度 25～85%（保存相対湿度25～90%） | ||
| 耐電圧 | AC3.0kV 1min（入力一括）と（出力一括）間（検出電流 20mA） | ||
| AC2.0kV 1min（入力一括）と（アース）間（検出電流 20mA） | |||
| AC1.0kV 1min（出力一括）と（アース）間（検出電流 20mA） | |||
| 絶縁抵抗 | 100MΩ以上（出力一括）と（入力・アース）間 DC500Vにて | ||
| 耐振動 ＊6 | 10～55Hz 片振幅 0.375mm 3方向 各2hにて異常のないこと | ||
| 耐衝撃 ＊6 | 150m/s2 6方向 各3回にて異常のないこと | ||
| 出力表示灯 | 有（色：緑） | ||
| 雑音端子電圧 ＊7 | EN61204-3 Class B適合、FCCクラスA準拠 | ||
| 放射妨害電界強度 ＊7 | EN61204-3 Class B適合 | ||
| 安全規格 ＊7 | UL Listed：UL508（Listing） UL UR：UL60950-1（Recognition） cUL Listed：CSA C22.2 No.107.1 cUR：CSA C22.2 No.60950-1 EN／VDE：EN50178（=VDE0160）、EN60950-1（=VDE0805 Teil1） |
||
| 質量 | 450g以下 | ||
＊1. インバータによっては出力仕様として、出力周波数を50／60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。
＊2. -10%以下にセットすると、不足電圧検出機能が動作することがあります。
調整後の出力容量、出力電流は、定格出力容量、定格出力電流以下にしてください。
V.ADJのボリューム操作では電圧可変範囲の+10%以上に電圧が上昇します。
出力電圧を可変する場合は、電源の出力電圧を確認し負荷を破損させないようご注意ください。
＊3. 出力特性は電源出力端にて規定しています。
＊4. 詳細は、下記の「特性データ」を参照ください。
＊5. 復帰は入力電源をOFFし、1分以上放置後、入力電源を再投入してください。
＊6. エンドプレート（形PFP-M）を本体の両端に取りつけてください。
＊7. EC指令と各種安全規格（UL、EN、他）の適用範囲は100～240VAC（85～264VAC）です。
S8TSの特性データ（ディレーティング曲線）
並列運転および密着取付け時
並列運転および密着取付け時の設置図
5V／12Vタイプのグラフ
24Vタイプ
スペースを空けて設置した単独運転時
スペースを空けて設置した単独運転時の設置図
5V／12Vのグラフ
24Vのグラフ
- ※ 上記以外の製品情報につきましては、カタログを参照してください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,899円 ( 16,389円 ) | 在庫品1日目当日出荷可能 |
14,899円 ( 16,389円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電源が連結できる。
乾電池感覚で容量アップが可能。
【特長】
・1機種で30-120Wまで対応。（12Vタイプ）
・1機種で60-240Wまで対応。（24Vタイプ）
・出力電圧の異なるマルチ電源（5V／12V／24V）の構成も容易。
・N+1冗長運転で電源システムの信頼性を向上。（12V／24V）
・鉛フリーはんだ対応。
・入力条件：DC入力もDC80～370Vまで可能（EC指令と各種安全規格は対象外）。
【用途】
・DC24V及びDC5Vなどマルチ電源が必要な際または電源容量が増える可能性がある際に使用される。
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
