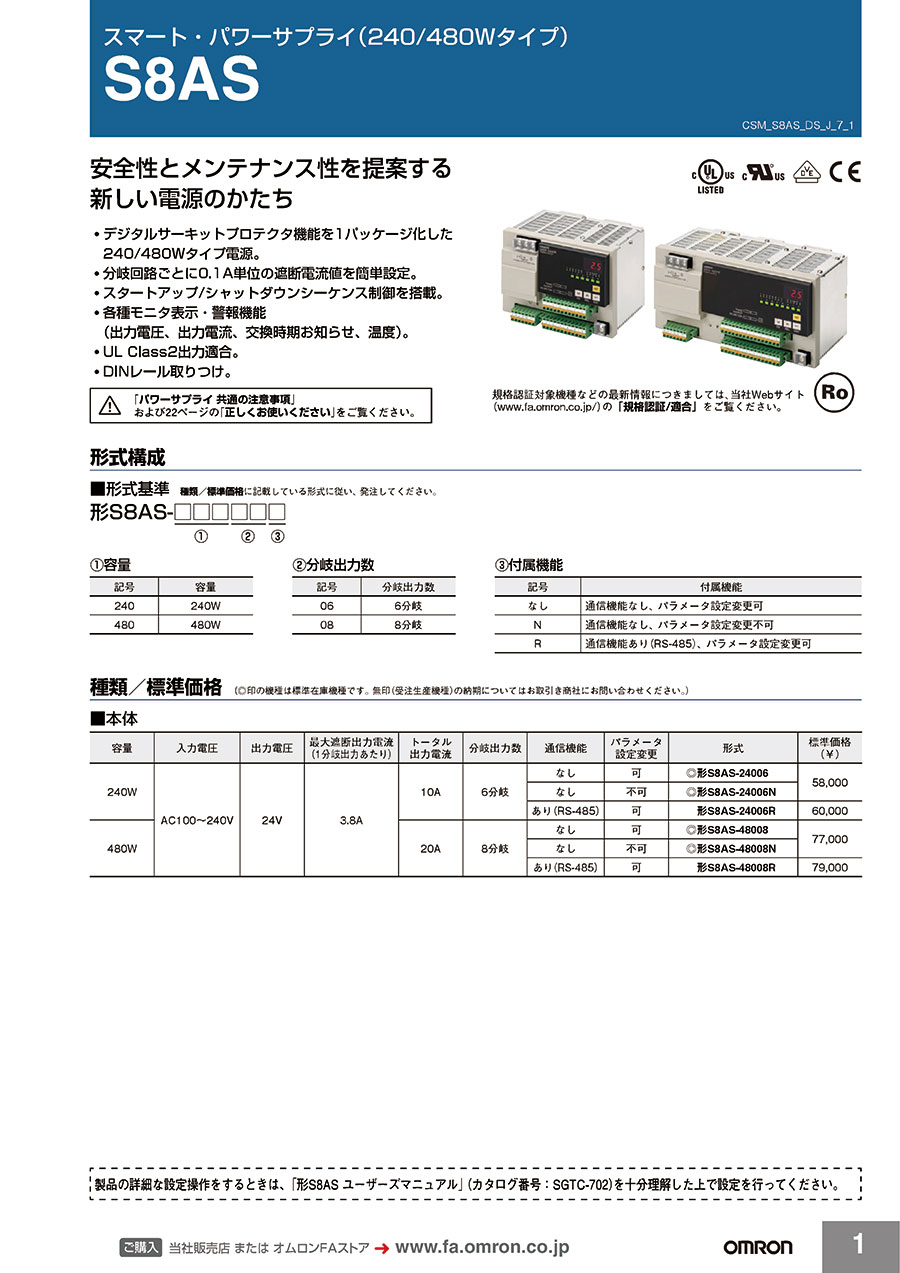

スマート・パワーサプライ S8AS

スマート・パワーサプライ（240W／480Wタイプ） S8ASの仕様

スマート・パワーサプライ S8ASの外観

S8AS-24006／S8AS-24006Nの仕様

• 容量：240W
• 出力電圧：24V
• 分岐出力数：6分岐
• パラメータ設定変更：可（S8AS-24006）／不可（S8AS-24006N）

S8AS-48008／S8AS-48008Nの仕様

• 容量：480W
• 出力電圧：24V
• 分岐出力数：8分岐
• パラメータ設定変更：可（S8AS-48008）／不可（S8AS-48008N）

形S8AS-24006□の定格／性能

• *1、インバータによっては出力仕様として、出力周波数を50Hz／60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。
• *2、詳細は、下記の「特性データ」を参照ください。
• *3、V.ADJのボリューム操作では電圧可変範囲の+10%以上に電圧が上昇します。出力電圧を可変する場合は、電源の出力電圧を確認し負荷を破損させないようご注意ください。また、出力電圧が28.8V以上になると分岐出力がすべて遮断されます。
• *4、定格入出力条件：定格入力電圧、定格周波数、定格出力電圧、定格トータル出力電流、最大遮断出力電流にて。
• *5、100%負荷条件：定格出力電圧、定格トータル出力電流、最大遮断出力電流にて。

S8AS-48008□の定格／性能

• *1、インバータによっては出力仕様として、出力周波数を50Hz／60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。
• *2、詳細は、下記の「特性データ」を参照ください。
• *3、V.ADJのボリューム操作では電圧可変範囲の+10%以上に電圧が上昇します。出力電圧を可変する場合は、電源の出力電圧を確認し負荷を破損させないようご注意ください。また、出力電圧が28.8V以上になると分岐出力がすべて遮断されます。
• *4、定格入出力条件：定格入力電圧、定格周波数、定格出力電圧、定格トータル出力電流、最大遮断出力電流にて。
• *5、100%負荷条件：定格出力電圧、定格トータル出力電流、最大遮断出力電流にて。

外形図

（単位：mm）

S8AS-24006／S8AS-24006Nの寸法図

（単位：mm）

S8AS-48008／S8AS-48008Nの寸法図

接続

S8AS-24006□のブロック図

S8AS-48008□のブロック図

特性データ

ディレーティング曲線

スマート・パワーサプライのディレーティング曲線

• ※1、内部部品の劣化・破損が稀に起こる恐れがあります。ディレーティング範囲を超える状態（ディレーティング曲線の（1）の部分）では使用しないでください。
• ※2、ディレーティングに問題がある場合は、強制空冷でご使用ください。
• ※3、480Wについては、入力電圧をAC95V以下で長時間使用される場合は、80%以下に負荷を軽減してください。

突入電流、起動時間、出力保持時間

スマート・パワーサプライの突入電流、起動時間、出力保持時間

異常電流遮断特性

標準検出

瞬時検出

長時間検出

注意・禁止事項

• ※ 軽度の感電、発火、機器の故障が稀に起こる恐れがあります。分解、改造、修理したり内部に触れたりしないでください。
• ※ 軽度の火傷が稀に起こる恐れがあります。通電中や電源を切った直後は製品本体に触らないでください。
• ※ 感電により軽度の傷害が稀に起こる恐れがあります。通電中は端子に触らないでください。また配線後、必ず端子カバーを閉めてください。
• ※ 発火が稀に起こる恐れがあります。端子ねじは規定トルクで締めてください。
• ※ 上記以外の製品情報につきましては、メーカーカタログを参照下さい。
