フジクラ・ダイヤケーブル

CVV ビニル絶縁ビニルシースケーブル

Name: CVV ビニル絶縁ビニルシースケーブル
Brand: フジクラ・ダイヤケーブル
SKU: 222000828688
Rating: 4.6 (3 reviews)

カタログ |

通常単価(税別): 2,599円～418,124円

税込単価: 2,859円～459,936円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

制御用ビニル絶縁ビニルシースケーブル（CVV）。【特長】・CVVは鉛フリーPVCを使用。【用途】・発電...

詳細を確認

4.64.6

未確定：候補が2,466型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

CVVケーブルの種類と識別

種類

種類	記号	導体最高許容温度 (℃)	構成材料		備考
種類	記号	導体最高許容温度 (℃)	絶縁体	シース	備考
ビニル絶縁ビニルシースケーブル	CVV	60	ビニル	ビニル	一般用

識別

2心:黒、白
3心:黒、白、赤
4心:黒、白、赤、緑
5心以上:黒色の絶縁体表面に連続して印刷する算用数字（1～30）による。

CVVケーブルの構造表

CVVケーブルの構造図。

線心数	導体			絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径約（mm)	概算質量 (kg/km)	標準長さ (m)
線心数	公称断面積 (mm²)	素線数/素線径 (mm)	外径 (mm)	絶縁体厚さ (mm)	シース厚さ (mm)	仕上り外径約（mm)	概算質量 (kg/km)	標準長さ (m)
2	1.25	7/0.45	1.35	0.8	1.5	9.4	100	1,000
	2.0	7/0.6	1.8	〃	〃	10.5	130	〃
	3.5	7/0.8	2.4	〃	〃	11.5	175	〃
3	1.25	7/0.45	1.35	0.8	1.5	9.9	120	1,000
	2.0	7/0.6	1.8	〃	〃	11.0	160	〃
	3.5	7/0.8	2.4	〃	〃	12.5	220	〃
4	1.25	7/0.45	1.35	0.8	1.5	11.0	145	1,000
	2.0	7/0.6	1.8	〃	〃	12.0	195	〃
	3.5	7/0.8	2.4	〃	〃	13.5	275	〃
5	1.25	7/0.45	1.35	0.8	1.5	11.5	170	1,000
	2.0	7/0.6	1.8	〃	〃	13.0	230	〃
	3.5	7/0.8	2.4	〃	〃	14.5	330	〃
6	1.25	7/0.45	1.35	0.8	1.5	12.5	185	1,000
	2.0	7/0.6	1.8	〃	〃	14.0	270	〃
	3.5	7/0.8	2.4	〃	〃	15.5	390	〃
7	1.25	7/0.45	1.35	0.8	1.5	12.5	215	1,000
7	2.0	7/0.6	1.8	〃	〃	14.0	295	〃
8	1.25	7/0.45	1.35	0.8	1.5	13.5	240	1,000
8	2.0	7/0.6	1.8	〃	〃	15.0	335	〃
10	1.25	7/0.45	1.35	0.8	1.5	15.0	285	1,000
10	2.0	7/0.6	1.8	〃	〃	17.5	425	〃
12	1.25	7/0.45	1.35	0.8	1.5	16.0	345	1,000
12	2.0	7/0.6	1.8	〃	〃	18.0	480	〃
15	1.25	7/0.45	1.35	0.8	1.5	17.0	405	1,000
15	2.0	7/0.6	1.8	〃	〃	19.0	575	〃
20	1.25	7/0.45	1.35	0.8	1.5	19.0	515	1,000
20	2.0	7/0.6	1.8	〃	〃	22	735	〃
30	1.25	7/0.45	1.35	0.8	1.6	23	750	1,000
30	2.0	7/0.6	1.8	〃	1.7	26	1,100	〃

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

全長

(m)

仕上り外径

(mm)

導体外径

(mm)

絶縁体色

導体構成

(本/mm)

RoHS?

最小発注数量

2	1.25	10	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	11	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	12	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	13	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	14	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	15	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	16	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	17	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	18	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	19	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	20	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	21	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	22	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	23	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	24	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	25	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	26	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	27	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	28	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	29	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	30	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	31	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	32	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	33	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	34	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	35	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	36	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	37	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	38	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	39	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	40	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	41	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	42	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	43	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	44	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	45	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	46	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	47	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	48	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	49	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	50	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	51	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	52	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	53	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	54	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	55	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	56	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	57	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	58	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	59	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	60	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	61	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	62	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	63	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	64	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	65	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	66	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	67	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	68	9.4	1.35	黒, 白	7/0.45	-	1個
2	1.25	69	9.4	1.35	黒, 白	7/0.45	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,599円 ( 2,859円 )	在庫品1日目当日出荷可能
2,860円 ( 3,146円 )	在庫品1日目当日出荷可能
3,119円 ( 3,431円 )	在庫品1日目当日出荷可能
3,379円 ( 3,717円 )	在庫品1日目当日出荷可能
3,639円 ( 4,003円 )	在庫品1日目当日出荷可能
3,900円 ( 4,290円 )	在庫品1日目当日出荷可能
4,158円 ( 4,574円 )	在庫品1日目当日出荷可能
4,419円 ( 4,861円 )	在庫品1日目当日出荷可能
4,678円 ( 5,146円 )	在庫品1日目当日出荷可能
4,940円 ( 5,434円 )	在庫品1日目当日出荷可能
5,197円 ( 5,717円 )	在庫品1日目当日出荷可能
5,459円 ( 6,005円 )	在庫品1日目当日出荷可能
5,718円 ( 6,290円 )	在庫品1日目当日出荷可能
5,979円 ( 6,577円 )	在庫品1日目当日出荷可能
6,237円 ( 6,861円 )	在庫品1日目当日出荷可能
6,498円 ( 7,148円 )	在庫品1日目当日出荷可能
6,758円 ( 7,434円 )	在庫品1日目当日出荷可能
7,017円 ( 7,719円 )	在庫品1日目当日出荷可能
7,277円 ( 8,005円 )	在庫品1日目当日出荷可能
7,538円 ( 8,292円 )	在庫品1日目当日出荷可能
7,798円 ( 8,578円 )	在庫品1日目当日出荷可能
8,057円 ( 8,863円 )	在庫品1日目当日出荷可能
8,317円 ( 9,149円 )	在庫品1日目当日出荷可能
8,578円 ( 9,436円 )	在庫品1日目当日出荷可能
8,836円 ( 9,720円 )	在庫品1日目当日出荷可能
9,097円 ( 10,007円 )	在庫品1日目当日出荷可能
9,357円 ( 10,293円 )	在庫品1日目当日出荷可能
9,618円 ( 10,580円 )	在庫品1日目当日出荷可能
9,876円 ( 10,864円 )	在庫品1日目当日出荷可能
10,137円 ( 11,151円 )	在庫品1日目当日出荷可能
10,396円 ( 11,436円 )	在庫品1日目当日出荷可能
10,658円 ( 11,724円 )	在庫品1日目当日出荷可能
10,916円 ( 12,008円 )	在庫品1日目当日出荷可能
11,177円 ( 12,295円 )	在庫品1日目当日出荷可能
11,436円 ( 12,580円 )	在庫品1日目当日出荷可能
11,696円 ( 12,866円 )	在庫品1日目当日出荷可能
11,955円 ( 13,151円 )	在庫品1日目当日出荷可能
12,217円 ( 13,439円 )	在庫品1日目当日出荷可能
12,474円 ( 13,721円 )	在庫品1日目当日出荷可能
12,736円 ( 14,010円 )	在庫品1日目当日出荷可能
12,764円 ( 14,040円 )	在庫品1日目当日出荷可能
13,020円 ( 14,322円 )	在庫品1日目当日出荷可能
13,275円 ( 14,603円 )	在庫品1日目当日出荷可能
13,531円 ( 14,884円 )	在庫品1日目当日出荷可能
13,785円 ( 15,164円 )	在庫品1日目当日出荷可能
14,042円 ( 15,446円 )	在庫品1日目当日出荷可能
14,296円 ( 15,726円 )	在庫品1日目当日出荷可能
14,552円 ( 16,007円 )	在庫品1日目当日出荷可能
14,807円 ( 16,288円 )	在庫品1日目当日出荷可能
15,063円 ( 16,569円 )	在庫品1日目当日出荷可能
15,318円 ( 16,850円 )	在庫品1日目当日出荷可能
15,574円 ( 17,131円 )	在庫品1日目当日出荷可能
15,828円 ( 17,411円 )	在庫品1日目当日出荷可能
16,084円 ( 17,692円 )	在庫品1日目当日出荷可能
16,341円 ( 17,975円 )	在庫品1日目当日出荷可能
16,595円 ( 18,255円 )	在庫品1日目当日出荷可能
16,851円 ( 18,536円 )	在庫品1日目当日出荷可能
17,106円 ( 18,817円 )	在庫品1日目当日出荷可能
17,362円 ( 19,098円 )	在庫品1日目当日出荷可能
17,617円 ( 19,379円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

制御用ビニル絶縁ビニルシースケーブル（CVV）。
【特長】
・CVVは鉛フリーPVCを使用。
【用途】
・発電所や各種プラント内の制御回路に使用され、サイズ的には1.25、2mm²が最も多く用いられている。
・線心数は、30線心程度が一般的で、計装用として最近線心を対よりして使用する場合もある。

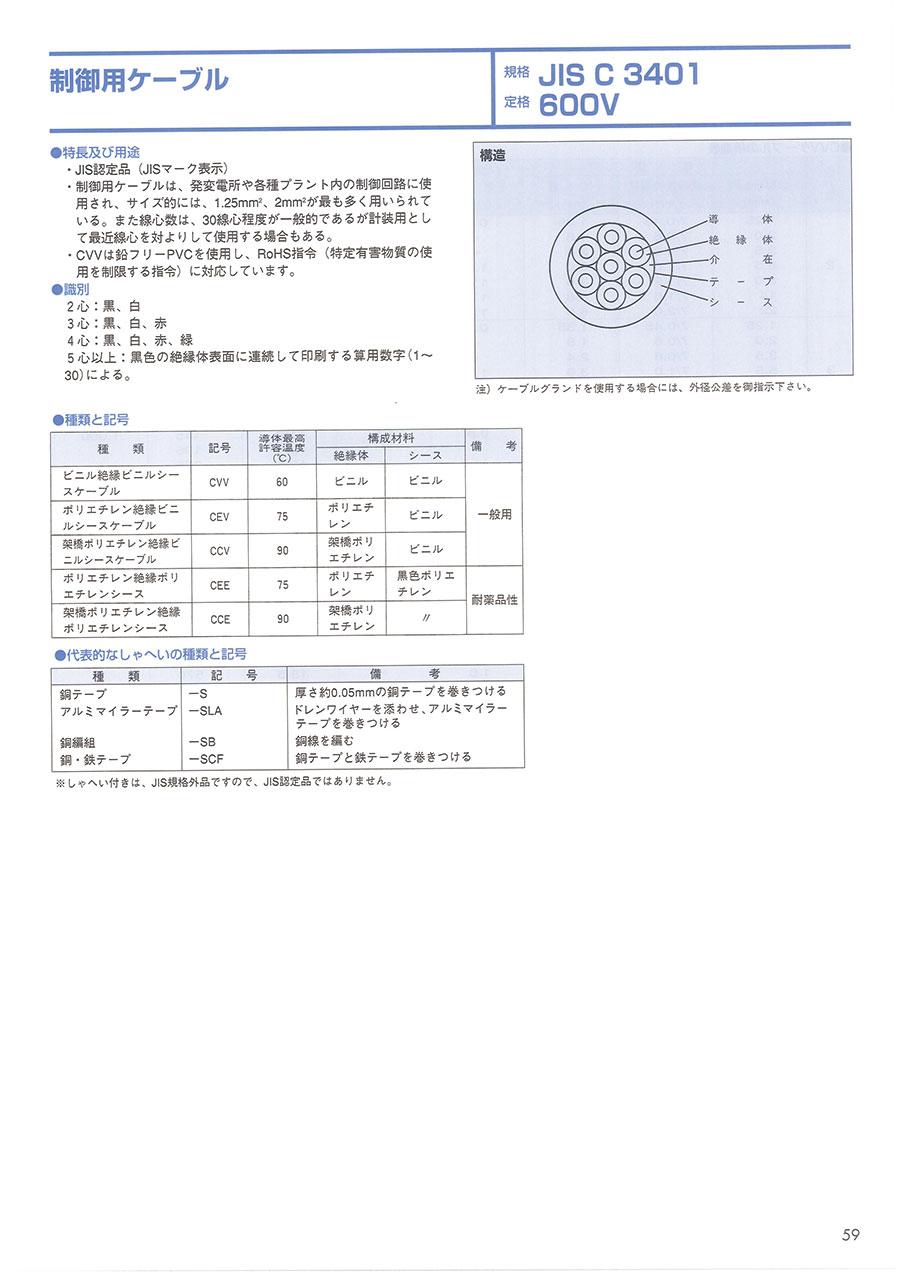

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
