フジクラ・ダイヤケーブル

IV（単線） 600Vビニル絶縁電線

Name: IV（単線） 600Vビニル絶縁電線
Brand: フジクラ・ダイヤケーブル
SKU: 222000828611
Rating: 4.4 (5 reviews)

カタログ |

通常単価(税別): 17,915円～26,832円

税込単価: 19,707円～29,515円

通常出荷日：1日目一部当日出荷可能

ビニル絶縁電線（IV）。【特長】・JIS認定品（JISマーク表示）。・600Ｖ CVは鉛フリーPを使用...

詳細を確認

4.44.4

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

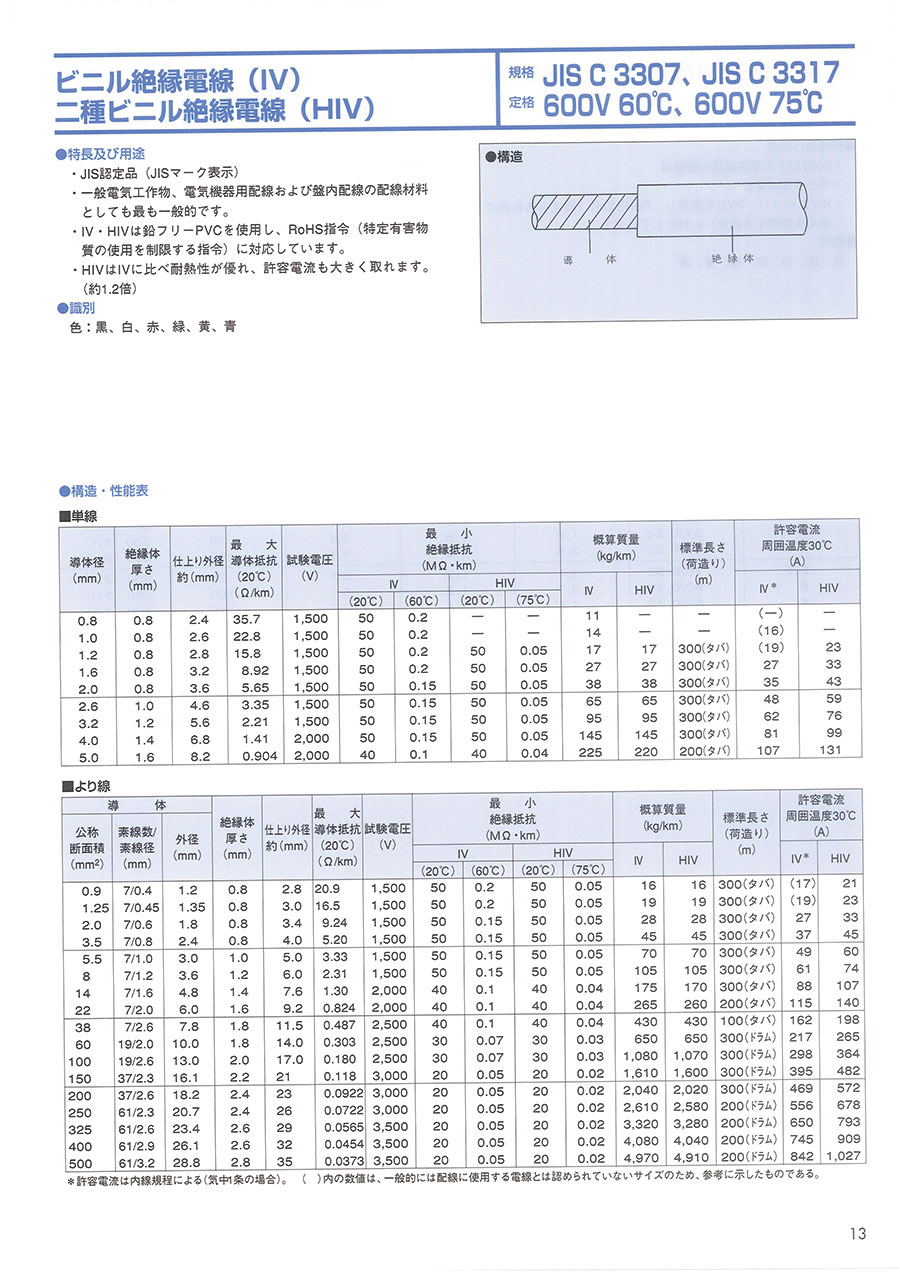

IV（単線） 600Vビニル絶縁電線の構造・性能図

IV（単線） 600Vビニル絶縁電線の構造図。

単線

導体径 (mm)	絶縁体厚さ (mm)	仕上り外径約(mm)	最大導体抵抗 (20℃) (Ω/km)	試験電圧 (V)	最小絶縁抵抗 (MΩ・km)				概算質量 (kg/km)		標準長さ (荷造り) (m)	許容電流周囲温度30℃ (A)
					IV		HIV		IV	HIV		IV*	HIV
					(20℃)	(60℃)	(20℃)	(75℃)	IV	HIV		IV*	HIV
1.6	0.8	3.2	8.92	1,500	50	0.2	50	0.05	27	27	300(タバ)	27	33
2.0	0.8	3.6	5.65	1,500	50	0.15	50	0.05	38	38	300(タバ)	35	43

識別色:黒、白、赤、緑、黄、青
*許容電流は内線規程による（気中1条の場合）。（）内の数値は、一般的には配線に使用する電線と認められていないサイズのため、参考に示したものである。

型番リスト

表示件数

型番

絶縁体色

ボビン（リール）巻

全長

(m)

絶縁体材料

耐熱温度

仕上がり外径

(mm)

導体直径

(mm)

定格温度

(℃)

RoHS?

最小発注数量

青	無	300	PVC	[～100℃] 60℃	3.2	1.6	-	-	1個
赤	無	300	PVC	[～100℃] 60℃	3.2	1.6	-	-	1個
黄	無	300	PVC	[～100℃] 60℃	3.2	1.6	-	-	1個
黒	無	300	PVC	[～100℃] 60℃	3.2	1.6	-	10	1個
白	無	300	PVC	[～100℃] 60℃	3.2	1.6	-	10	1個
緑	無	300	PVC	[～100℃] 60℃	3.2	1.6	-	10	1個
青	無	300	PVC	[～100℃] 60℃	3.6	2.0	-	10	1個
赤	無	300	PVC	[～100℃] 60℃	3.6	2.0	-	-	1個
黄	無	300	PVC	[～100℃] 60℃	3.6	2.0	-	10	1個
黒	無	300	PVC	[～100℃] 60℃	3.6	2.0	-	-	1個
白	無	300	PVC	[～100℃] 60℃	3.6	2.0	-	-	1個
緑	無	300	PVC	[～100℃] 60℃	3.6	2.0	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

17,915円 ( 19,707円 )	1日目
17,915円 ( 19,707円 )	1日目
17,915円 ( 19,707円 )	1日目
17,915円 ( 19,707円 )	1日目
17,915円 ( 19,707円 )	1日目
17,915円 ( 19,707円 )	1日目
26,832円 ( 29,515円 )	1日目
26,832円 ( 29,515円 )	1日目
26,832円 ( 29,515円 )	1日目
26,832円 ( 29,515円 )	1日目
26,832円 ( 29,515円 )	1日目
26,832円 ( 29,515円 )	1日目

詳細情報

基本情報

基本情報

ビニル絶縁電線（IV）。
【特長】
・JIS認定品（JISマーク表示）。
・600Ｖ CVは鉛フリーPを使用。
【用途】
・一般電機工作物、電気機器用配線および盤内配線の配線材料に。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
