フジクラ・ダイヤケーブル

IV（より線） 600Vビニル絶縁電線

Name: IV（より線） 600Vビニル絶縁電線
Brand: フジクラ・ダイヤケーブル
SKU: 222000828600
Rating: 4.6 (13 reviews)

カタログ |

4.6

平均満足度4.6

この商品のレビューをみる（13件）

通常単価(税別): 2,347円～514,000円

税込単価: 2,582円～565,400円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジクラ・ダイヤケーブル

EM-IE／F（より線） 600V耐燃性ポリエチレン絶縁電線（IVタイプエコ電線）

通常価格(税別)： 3,834円 (税込価格：4,217円)

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジクラ・ダイヤケーブル

IV（単線） 600Vビニル絶縁電線

4.4

通常価格(税別)： 17,915円 (税込価格：19,707円)

通常出荷日：1 日目

ビニル絶縁電線ケーブル（IV）【特長】・JIS認定品（JISマーク表示）・60...

詳細情報を確認する

タイプ
IV
定格電圧
600V
シールド
無
加工サービス
無
規格
JIS C3307

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は600V IV ビニル絶縁電線（より線）となります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

未確定：候補が702型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

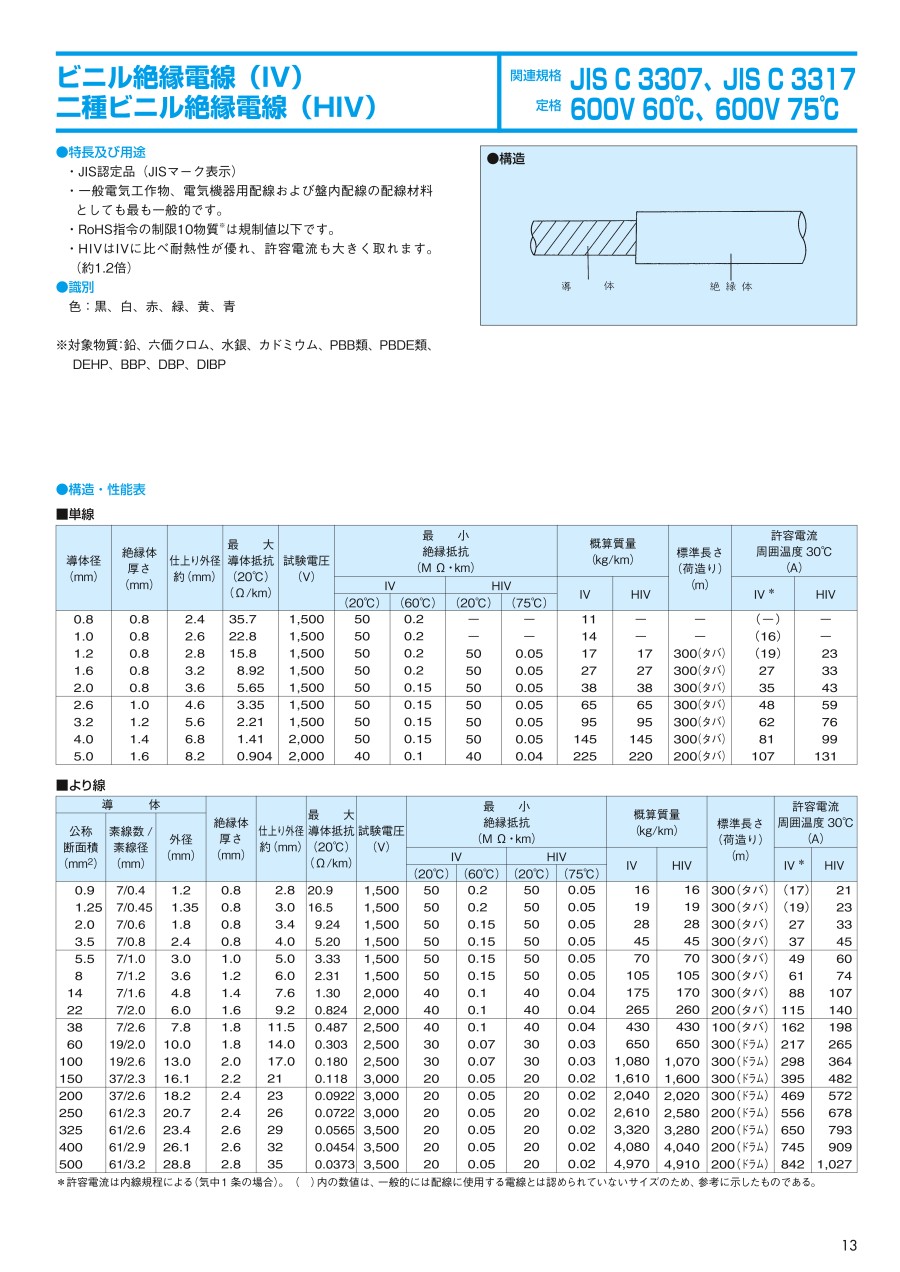

IV（より線） 600Vビニル絶縁電線の構造・性能図

IV（より線） 600Vビニル絶縁電線の構造図。

より線

導体			絶縁体厚さ (mm)	仕上り外径約（mm)	最大導体抵抗 (20℃) (Ω/km)	試験電圧 (V)	最小絶縁抵抗 (MΩ・km)				概算質量 (kg/km)		標準長さ (荷造り) (m)	許容電流周囲温度30℃ (A)
公称断面積(mm²)	素線数/ 素線径 (mm)	外径 (mm)					IV		HIV		IV	HIV		IV^*	HIV
公称断面積(mm²)	素線数/ 素線径 (mm)	外径 (mm)					(20℃)	(60℃)	(20℃)	(75℃)	IV	HIV		IV^*	HIV
1.25	7/0.45	1.35	0.8	3.0	16.5	1,500	50	0.2	50	0.05	19	19	300(タバ)	(19)	23
2.0	7/0.6	1.8	0.8	3.4	9.24	1,500	50	0.15	50	0.05	28	28	300(タバ)	27	33
3.5	7/0.8	2.4	0.8	4.0	5.20	1,500	50	0.15	50	0.05	45	45	300(タバ)	37	45
5.5	7/1.0	3.0	1.0	5.0	3.33	1,500	50	0.15	50	0.05	70	70	300(タバ)	49	60
8	7/1.2	3.6	1.2	6.0	2.31	1,500	50	0.15	50	0.05	105	105	300(タバ)	61	74
14	7/1.6	4.8	1.4	7.6	1.30	2,000	40	0.1	40	0.04	175	170	300(タバ)	88	107
22	7/2.0	6.0	1.6	9.2	0.824	2,000	40	0.1	40	0.04	265	260	200(タバ)	115	140
38	7/2.6	7.8	1.8	11.5	0.487	2,500	40	0.1	40	0.04	430	430	100(タバ)	162	198
60	19/2.0	10.0	1.8	14.0	0.303	2,500	30	0.07	30	0.03	650	650	300(ドラム)	217	265
100	19/2.6	13.0	2.0	17.0	0.180	2,500	30	0.07	30	0.03	1,080	1,070	300(ドラム)	298	364
150	37/2.3	16.1	2.2	21	0.118	3,000	20	0.05	20	0.02	1,610	1,600	300(ドラム)	395	482
200	37/2.6	18.2	2.4	23	0.0922	3,000	20	0.05	20	0.02	2,040	2,020	300(ドラム)	469	572

識別色:黒、白、赤、緑、黄、青
*許容電流は内線規程による（気中1条の場合）。（）内の数値は、一般的には配線に使用する電線と認められていないサイズのため、参考に示したものである。

型番リスト

表示件数

...

型番

注文停止中

注文停止中

AWGサイズ

(AWG)

導体断面積

(mm2)

絶縁体色

ボビン（リール）巻

全長

(m)

絶縁体材料

耐熱温度

仕上がり外径

(mm)

定格温度

(℃)

RoHS?

最小発注数量

[17～16] 16	1.25	青	無	300	PVC	[～100℃] 60℃	3	-	10	1個
[17～16] 16	1.25	赤	無	300	PVC	[～100℃] 60℃	3	-	10	1個
[17～16] 16	1.25	黄	無	300	PVC	[～100℃] 60℃	3	-	-	1個
[17～16] 16	1.25	黒	無	300	PVC	[～100℃] 60℃	3	-	10	1個
[17～16] 16	1.25	白	無	300	PVC	[～100℃] 60℃	3	-	-	1個
[17～16] 16	1.25	緑	無	300	PVC	[～100℃] 60℃	3	-	10	1個
[15～14] 14	2.0	青	無	300	PVC	[～100℃] 60℃	3.4	-	-	1個
[15～14] 14	2.0	赤	無	300	PVC	[～100℃] 60℃	3.4	-	10	1個
[15～14] 14	2.0	黄	無	300	PVC	[～100℃] 60℃	3.4	-	-	1個
[15～14] 14	2.0	黒	無	300	PVC	[～100℃] 60℃	3.4	-	10	1個
[15～14] 14	2.0	白	無	300	PVC	[～100℃] 60℃	3.4	-	-	1個
[15～14] 14	2.0	緑	無	300	PVC	[～100℃] 60℃	3.4	-	10	1個
[13～12] 12	3.5	青	無	10	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	青	無	20	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	青	無	50	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	青	無	100	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	青	無	300	PVC	[～100℃] 60℃	4	-	-	1個
[13～12] 12	3.5	赤	無	10	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	赤	無	20	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	赤	無	50	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	赤	無	100	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	赤	無	300	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	黄	無	10	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	黄	無	20	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	黄	無	50	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	黄	無	100	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	黄	無	300	PVC	[～100℃] 60℃	4	-	-	1個
[13～12] 12	3.5	黒	無	10	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	黒	無	20	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	黒	無	50	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	黒	無	100	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	黒	無	300	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	白	無	10	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	白	無	20	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	白	無	50	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	白	無	100	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	白	無	300	PVC	[～100℃] 60℃	4	-	10	1個
[13～12] 12	3.5	緑	無	10	PVC	[～100℃] 60℃	4	-	-	1個
[13～12] 12	3.5	緑	無	20	PVC	[～100℃] 60℃	4	-	-	1個
[13～12] 12	3.5	緑	無	50	PVC	[～100℃] 60℃	4	-	-	1個
[13～12] 12	3.5	緑	無	100	PVC	[～100℃] 60℃	4	-	-	1個
[13～12] 12	3.5	緑	無	300	PVC	[～100℃] 60℃	4	-	-	1個
10	5.5	青	無	10	PVC	[～100℃] 60℃	5	-	10	1個
10	5.5	赤	無	10	PVC	[～100℃] 60℃	5	-	10	1個
10	5.5	黄	無	10	PVC	[～100℃] 60℃	5	-	10	1個
10	5.5	黒	無	10	PVC	[～100℃] 60℃	5	-	10	1個
10	5.5	白	無	10	PVC	[～100℃] 60℃	5	-	10	1個
10	5.5	緑	無	10	PVC	[～100℃] 60℃	5	-	10	1個
8	8.0	青	無	10	PVC	[～100℃] 60℃	6	-	-	1個
8	8.0	青	無	15	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	20	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	25	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	30	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	35	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	40	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	45	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	50	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	55	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	60	PVC	[～100℃] 60℃	6	-	10	1個
8	8.0	青	無	65	PVC	[～100℃] 60℃	6	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,847円 ( 15,232円 )	1日目
13,847円 ( 15,232円 )	1日目
13,847円 ( 15,232円 )	1日目
13,847円 ( 15,232円 )	1日目
13,847円 ( 15,232円 )	1日目
13,847円 ( 15,232円 )	1日目
19,286円 ( 21,215円 )	1日目
19,286円 ( 21,215円 )	1日目
19,286円 ( 21,215円 )	1日目
19,286円 ( 21,215円 )	1日目
19,286円 ( 21,215円 )	1日目
19,286円 ( 21,215円 )	1日目
3,919円 ( 4,311円 )	1日目
5,300円 ( 5,830円 )	1日目
13,250円 ( 14,575円 )	1日目
26,500円 ( 29,150円 )	1日目
31,545円 ( 34,700円 )	1日目
2,650円 ( 2,915円 )	1日目
5,300円 ( 5,830円 )	1日目
13,250円 ( 14,575円 )	1日目
26,500円 ( 29,150円 )	1日目
31,545円 ( 34,700円 )	1日目
3,919円 ( 4,311円 )	1日目
5,300円 ( 5,830円 )	1日目
13,250円 ( 14,575円 )	1日目
26,500円 ( 29,150円 )	1日目
31,545円 ( 34,700円 )	1日目
2,650円 ( 2,915円 )	1日目
5,300円 ( 5,830円 )	1日目
13,250円 ( 14,575円 )	1日目
26,500円 ( 29,150円 )	1日目
31,545円 ( 34,700円 )	1日目
4,218円 ( 4,640円 )	1日目
7,390円 ( 8,129円 )	1日目
13,250円 ( 14,575円 )	1日目
26,500円 ( 29,150円 )	1日目
31,545円 ( 34,700円 )	1日目
4,218円 ( 4,640円 )	1日目
7,390円 ( 8,129円 )	1日目
13,250円 ( 14,575円 )	1日目
26,500円 ( 29,150円 )	1日目
31,545円 ( 34,700円 )	1日目
2,347円 ( 2,582円 )	1日目
2,347円 ( 2,582円 )	1日目
2,347円 ( 2,582円 )	1日目
2,347円 ( 2,582円 )	1日目
2,347円 ( 2,582円 )	1日目
2,347円 ( 2,582円 )	1日目
3,521円 ( 3,873円 )	1日目
4,709円 ( 5,180円 )	1日目
5,898円 ( 6,488円 )	1日目
7,087円 ( 7,796円 )	1日目
8,275円 ( 9,103円 )	1日目
8,123円 ( 8,935円 )	1日目
9,283円 ( 10,211円 )	1日目
10,444円 ( 11,488円 )	1日目
11,283円 ( 12,411円 )	1日目
12,411円 ( 13,652円 )	1日目
13,539円 ( 14,893円 )	1日目
14,667円 ( 16,134円 )	1日目

...

基本情報

基本情報

ビニル絶縁電線ケーブル（IV）
【特長】
・JIS認定品（JISマーク表示）
・600V CVは鉛フリーPVCを使用。
【用途】
・一般電機工作物、電気機器用配線および盤内配線の配線材料に。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は600V IV ビニル絶縁電線（より線）となります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
