フジクラ

RGタイプ高周波同軸ケーブル

Name: RGタイプ高周波同軸ケーブル
Brand: フジクラ
SKU: 222000828150
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 5,500円～19,760円

税込単価: 6,050円～21,736円

RG型はきわめて種類が多く、次のような特長があります。【特長】・絶縁抵抗が高い...

詳細情報を確認する

芯数 (芯)
1
シース(外被)色
黒
アース線
なし
シース(外被)材料
PVC(塩ビ)
絶縁体材料
ポリエチレン系
特性インピーダンス (Ω)
50
外部導体構成
T
その他規格
MIL, JAN準拠

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

構造

RGタイプ高周波同軸ケーブルは、きわめて種類が多く、一般にポリエチレン絶縁体を使用しており次のような特長がある。

1.絶縁抵抗が高い。
2.絶縁耐圧が高い。
3.軽量で取扱いが容易。
4.耐水性、耐老化性が良好。
5.機械的強度が高い。

本製品は米国陸海軍連合仕様書JAN-C-17、MIL-C-17、および防衛庁仕様DSP-C-3102による高周波ケーブルで米国においてはもとよりわが国においても広く使用されているもの。
本品の名称はすべてRG-/uの記号であらわされており、RGは、〝Radio Guide"の略で、Uは、〝Universal"を意味する。

品名	特性および構造
	特性										構造
	静電容量約（nF/km）	特性インピーダンス標準（Ω）	減衰量標準値（dB/km）						波長短缩率（%）	最大使用電圧（kV eff）	内部導体構成および外径（mm）	絶縁体		外部導体		被覆		ケーブル外径（mm）	概算質量（kg/km）
	静電容量約（nF/km）	特性インピーダンス標準（Ω）	1MHz	10MHz	30MHz	100MHz	200MHz	2,000MHz	波長短缩率（%）	最大使用電圧（kV eff）	内部導体構成および外径（mm）	標準外径（mm）	構成	外径（mm）	構成	標準外径（mm）	材質	ケーブル外径（mm）	概算質量（kg/km）
58A/u	102	50	14	48	81	160	230	900	67	1.9	19/0.180T	2.9	PE	3.6	T	5.0	PVC（黒）	5.0	40
174/u	101	50	54	110	155	260	380	1,350	67	1.5	7/0.160CW	1.5	PE	2.0	T	2.5	PVC（黒）	2.5	12

内部導体 T：すずめっき軟銅線、CW：カッパーウェルド線
絶縁体 PE：ポリエチレン充実絶縁
外部導体 T：すずめっき軟銅線一重編組
被覆 PVC：塩化ビニル

型番リスト

表示件数

型番

仕上り外径

(mm)

全長

(m)

内部導体構成

(本/mm)

絶縁体外径

(mm)

RoHS?

最小発注数量

5	10	19/0.180T	2.9	10	1個
5	50	19/0.180T	2.9	10	1個
5	100	19/0.180T	2.9	10	1個
2.5	200	7/0.160CW	1.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,500円 ( 6,050円 )	在庫品1日目当日出荷可能
10,840円 ( 11,924円 )	在庫品1日目当日出荷可能
18,340円 ( 20,174円 )	在庫品1日目当日出荷可能
19,760円 ( 21,736円 )	1日目

詳細情報

基本情報

基本情報

RG型はきわめて種類が多く、次のような特長があります。
【特長】
・絶縁抵抗が高い。
・絶縁耐圧が高い。
・軽量で取り扱いが容易。
・耐水性、耐老化性が良好。
・機械的強度が高い。
・本品の名称はすべてRG-/uの記号であらわされており、RGはRadio Guideの略、UはUniversalを意味する。
【用途】
・高品質で電気的・機械的にも大変優れ、電子計算機等の機内配線などに広く使用。

カタログ

商品TOP

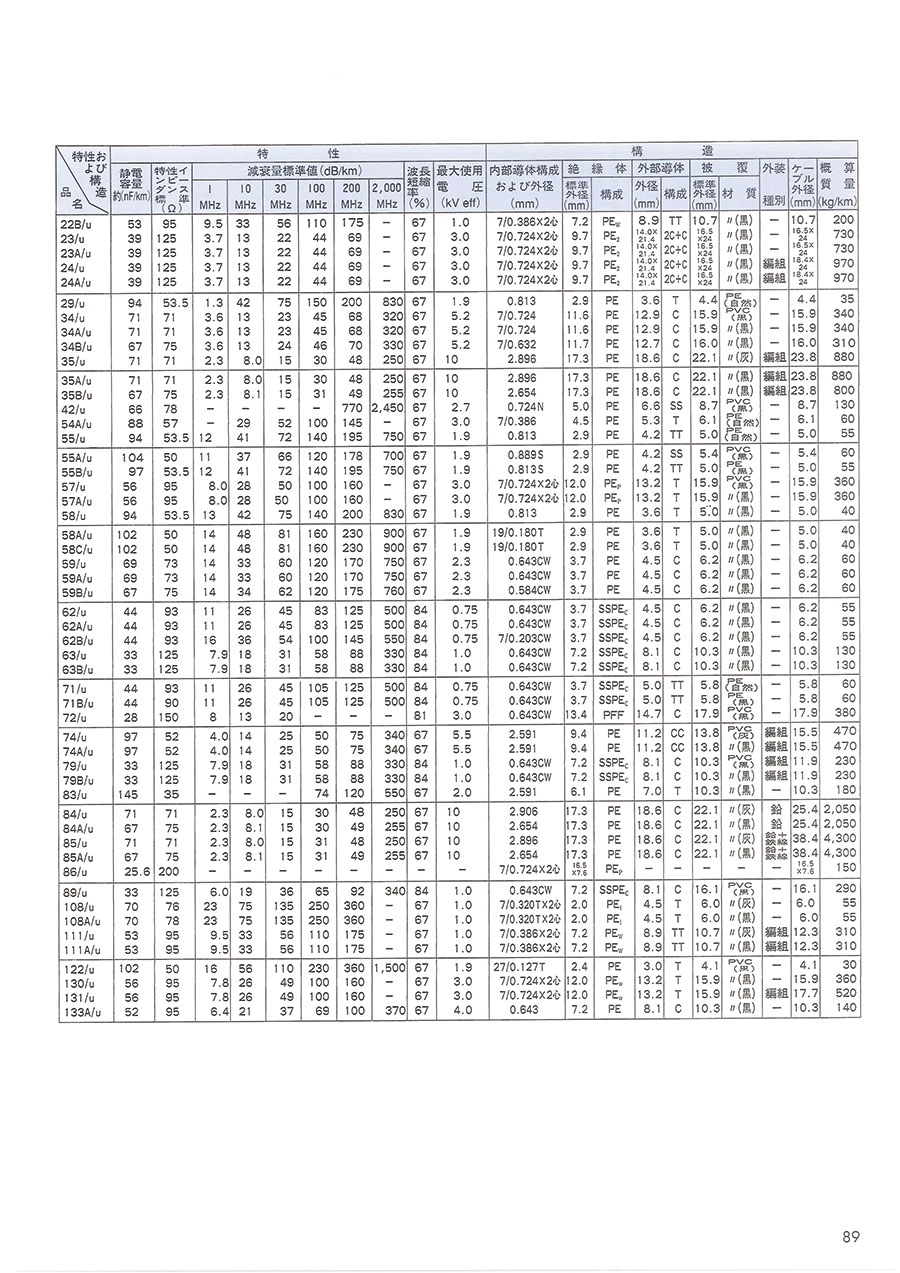

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
