ナイロンクリップ（66ナイロン製）【100個入り】
- 材質詳細
- 66ナイロン
- 特性
- 耐衝撃性, 耐熱性, 電気絶縁性及び耐薬品性, 難燃性
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
NK-12Nの仕様・寸法情報
取付穴径(開口)(㎜)
5.1
材質
ナイロン
色
乳白色
保護機能(耐環境性)
難燃性 / 耐薬品性 / その他
タイプ
A
固定時内径(外穴)(mm)
17.8
非固定時内径(A)(mm)
19.8
材質詳細
66ナイロン
商品情報
ナイロンクリップ
ナイロンクリップ
製品基本情報
材質: 66ナイロン / カラー: ナチュラル（乳白色）
難燃性 UL94V-2

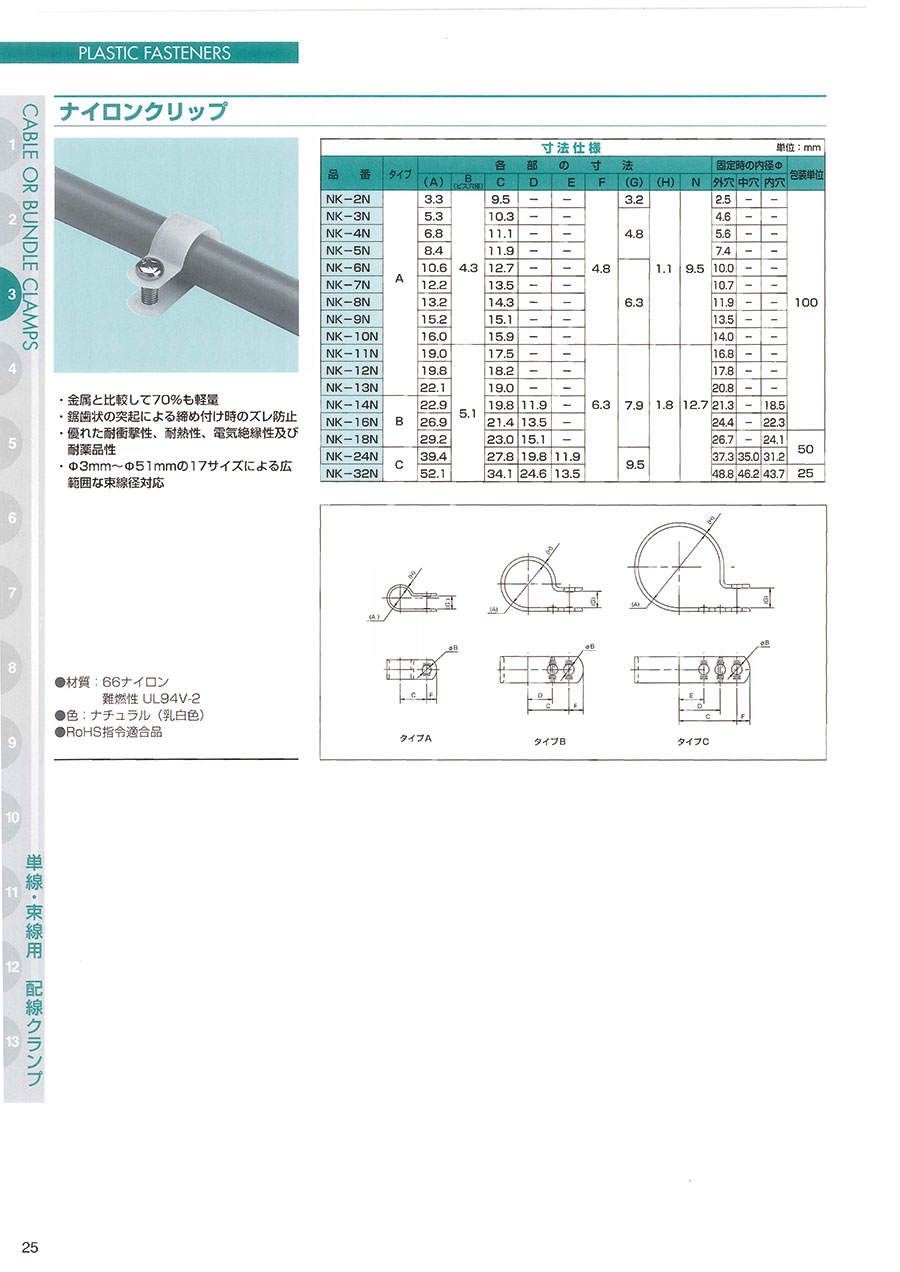

図面と寸法（単位: mm）
| 品番 | タイプ | 各部の寸法 | 固定時の内径φ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （A） | B（ビス穴径） | C | D | E | F | （G) | （H) | N | 外穴 | 中穴 | 内穴 | ||
| NK-2N | A | 3.3 | 4.3 | 9.5 | – | – | 4.8 | 3.2 | 1.1 | 9.5 | 2.5 | – | – |
| NK-3N | 5.3 | 10.3 | – | – | 4.8 | 4.6 | – | – | |||||
| NK-4N | 6.8 | 11.1 | – | – | 5.6 | – | – | ||||||
| NK-5N | 8.4 | 11.9 | – | – | 7.4 | – | – | ||||||
| NK-6N | 10.6 | 12.7 | – | – | 6.3 | 10.0 | – | – | |||||
| NK-7N | 12.2 | 13.5 | – | – | 10.7 | – | – | ||||||
| NK-8N | 13.2 | 14.3 | – | – | 11.9 | – | – | ||||||
| NK-9N | 15.2 | 15.1 | – | – | 13.5 | – | – | ||||||
| NK-10N | 16.0 | 15.9 | – | – | 14.0 | – | – | ||||||
| NK-11N | 19.0 | 5.1 | 17.5 | – | – | 6.3 | 7.9 | 1.8 | 12.7 | 16.8 | – | – | |
| NK-12N | 19.8 | 18.2 | – | – | 17.8 | – | – | ||||||
| NK-13N | 22.1 | 19.0 | – | – | 20.8 | – | – | ||||||
| NK-24N | C | 39.4 | 27.8 | 19.8 | 11.9 | 9.5 | 37.3 | 35.0 | 31.2 | ||||
| NK-32N | 52.1 | 34.1 | 24.6 | 13.5 | 48.8 | 46.2 | 43.7 | ||||||
ナイロンクリップの図面（タイプA）
ナイロンクリップの図面（タイプC）
詳細情報
基本情報
【特長】
・鋸歯状の突起により締め付け時のズレ防止
・樹脂素材により、電線の被覆に傷が付きにくい仕様
・金属と比較して70％も軽量
・優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
・Φ3mm～Φ51の15サイズによる広範囲な束線系対応
【用途】
・制御盤・工作機械・屋内の配線、配管等に使用
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ナイロンクリップ（66ナイロン製）の型番NK-12Nのページです。
型番NK-12Nに関する仕様情報を記載しております。
ナイロンクリップ（66ナイロン製）のレビュー
コードの固定
5
5.02018/05/09
前から活用している製品の在庫補填で購入。強度や耐性は問題ありません、
0人が参考にしています。
よくあるご質問（FAQ）
Qねじ止めではなくワンタッチで固定したいのですがどうすればよいですか？
A
ナイロンリベットの併用により、ワンプッシュで固定が可能です。
