三桂製作所

金属製可とう電線管防水プリカチューブ（標準防水タイプ）

Name: 金属製可とう電線管 防水プリカチューブ（標準防水タイプ）
Brand: 三桂製作所
SKU: 222000684734
Rating: 4.5 (2 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 8,370円～79,765円特別価格

税込単価: 9,207円～87,742円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

金属製可とう電線管プリカチューブ（標準プリカタイプ）

通常価格(税別)： 5,882円 (税込価格：6,470円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

高耐油/固定用ケイフレックス（KMSタイプ）

通常価格(税別)： 10,328円 (税込価格：11,361円)

通常出荷日：在庫品1日目

金属管防水プリカチューブ。【特長】・JIS C 8309に適合するビニル被覆...

詳細情報を確認する

色
グレー
温度範囲 (℃)
-20～60
特性
耐候
規格
JIS C3809, PSE
材質
PVC, 亜鉛めっき帯鋼, 帯鋼, 耐水紙
保護等級
IP67

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

防水プリカチューブの外形図と寸法

防水プリカチューブの外形図

品番		内径	外径	PVC 被覆の厚さ	固定最小内側曲げ半径	該当電線管					重量(Kg)		1巻の長さ (m)
品番		内径	外径	PVC 被覆の厚さ	固定最小内側曲げ半径	ねじなし/薄鋼		厚鋼	サンパイプ	硬質ビニル	1m当り	1巻当り	1巻の長さ (m)
PV	17	16.6	23.1	0.8	50	E19	C19	G16	M20	VE16	0.50	25.0	50
	24	23.8	30.4	0.8	70	E25	C25	G22	M25	VE22	0.73	18.3	25
	30	29.3	36.5	0.8	90	E31	C31	G28	M32	VE28	0.86	21.5	25
	38	37.1	44.9	0.8	150	E39	C39	G36	M40	VE36	1.16	29.0	25
	50	49.1	56.9	1.0	200	E51	C51	G42	M50	VE42	1.35	27.0	20
	63	62.6	71.5	1.2	310	E63	C63	G54	M63	VE54	2.30	23.0	10
	76	76.0	85.3	1.2	380	E75	C75	G70	—	VE70	2.60	26.0	10
	83	81.0	90.9	1.4	400	—		G82	—	VE82	2.80	28.0	10
	101	100.2	110.1	1.4	500	—		(G92)G104	—	—	3.55	21.3	6

10m巻品

品番		重量(Kg)		1巻の長さ (m)
品番		1m当り	1巻当り	1巻の長さ (m)
PV	1710	0.50	5.0	10
	2410	0.73	7.3	10
	3010	0.86	8.6	10
	3810	1.16	11.6	10
	5010	1.35	13.5	10

型番リスト

表示件数

型番

外径

(mm)

内径

(mm)

1巻長

(m)

最小内側曲げ半径(固定)

(mm)

PVC皮膜厚

(mm)

RoHS?

最小発注数量

23.1	16.6	50	50	0.8	-	1個
30.4	23.8	25	70	0.8	-	1個
36.5	29.3	25	90	0.8	-	1個
44.9	37.1	25	150	0.8	-	1個
56.9	49.1	20	200	1.0	-	1個
85.3	76.0	10	380	1.2	10	1個
90.9	81.0	10	400	1.4	10	1個
110.1	100.2	6	500	1.4	10	1個
23.1	16.6	10	50	0.8	10	1個

通常単価(税別) (税込単価)	通常出荷日

32,551円 ( 35,806円 )	在庫品1日目当日出荷可能
22,000円 ( 24,200円 )	在庫品1日目当日出荷可能
26,601円 ( 29,261円 )	在庫品1日目当日出荷可能
32,901円24,675円 ( 27,143円 )	在庫品1日目当日出荷可能
39,761円 ( 43,737円 )	在庫品1日目当日出荷可能
52,081円46,872円 ( 51,559円 )	1日目
79,765円71,788円 ( 78,967円 )	1日目
57,049円 ( 62,754円 )	1日目
8,370円 ( 9,207円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

金属管防水プリカチューブ。
【特長】
・JIS C 8309に適合するビニル被覆金属製可とう電線管。
・保護等級IP67に適合している。
・使用時の温度範囲は-20～+60℃。
【用途】
・特定電気用品以外の電気用品の電線管なのでIV電線が使用できる。
・附属品は、防水プリカ用の附属品をご使用ください。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

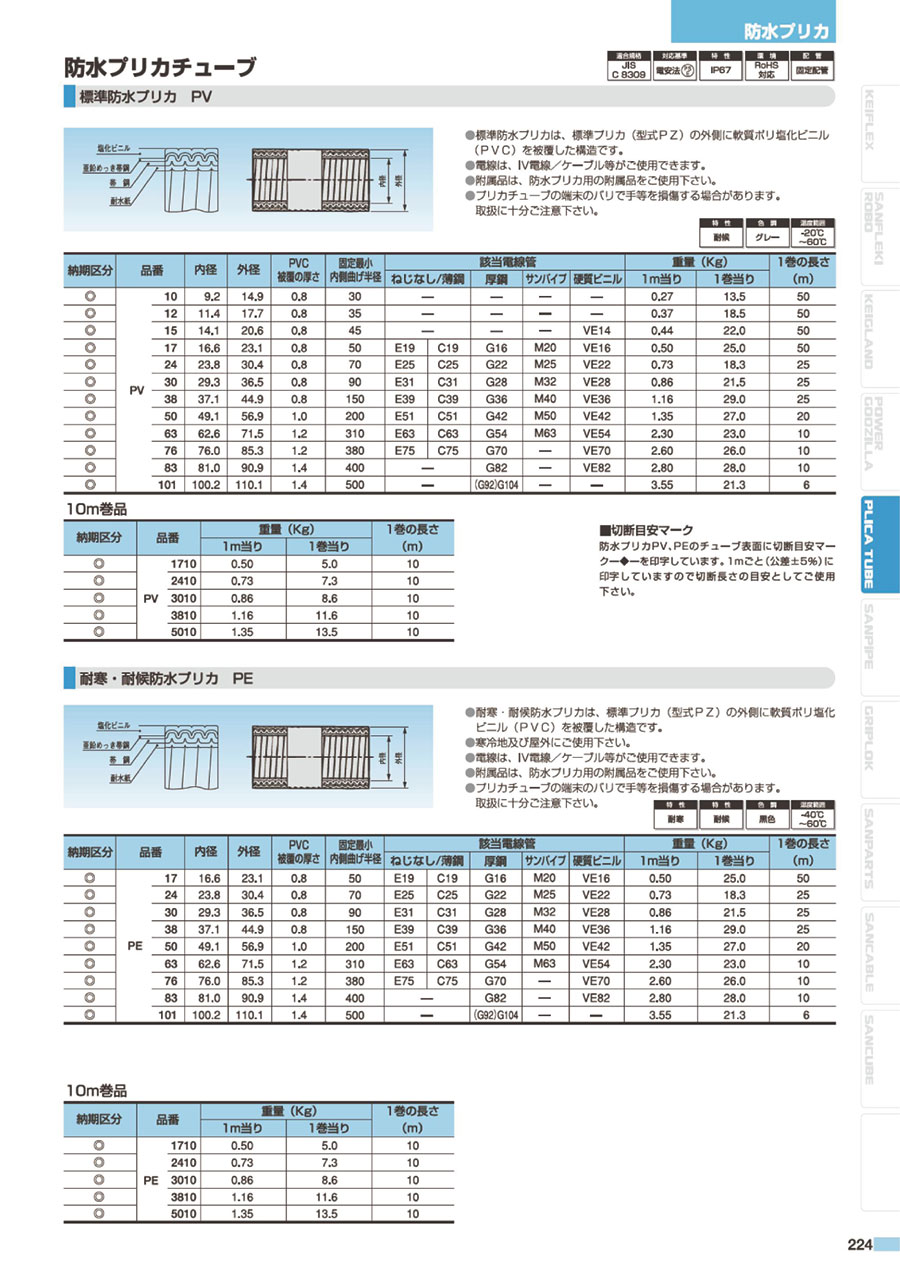

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
