防水コンビネーションカップリング（防水プリカ＋ねじ付き鋼製電線管）の外形図と寸法

防水コンビネーションカップリング

防水コンビネーションカップリングの外形図

厚鋼電線管接続用

品番	接続できる電線管			挿入できるケーブル最大外径	φA	φd	l₂	l₃	重量 (g/個)
品番	プリカチューブ		厚鋼電線管	挿入できるケーブル最大外径	φA	φd	l₂	l₃	重量 (g/個)
WUG 17	PV PE	17	G16	15	38.0	16.9	16.7	26	81
WUG 24		24	G22	21	47.2	22.4	19.5	29	126
WUG 30		30	G28	28	53.8	28.8	21.0	32	172
WUG 38		38	G36	36	63.6	37.4	21.0	37	256
WUG 50		50	G42	42	78.6	43.3	21.0	39	362
※ WUG 50-54		50	G54	48	78.6	57.3	21.0	40	372
WUG 63		63	G54	53	92.4	54.5	22.7	40	495
WUG 76		76	G70	69	107.6	70.1	22.4	41	647
WUG 83		83	G82	80	114.2	82.8	23.2	44	779
WUG 101-92		101	G92	93	135.9	94.2	23.0	46	1039
WUG 101-104		101	G104	99	135.9	106.9	23.0	46	1019

※ 印の品番は、JIS C 8350に該当しない製品です。

薄鋼電線管接続用

品番	接続できる電線管			挿入できるケーブル最大外径	φA	φd	l₂	l₃	重量 (g/個)
品番	プリカチューブ		薄鋼電線管	挿入できるケーブル最大外径	φA	φd	l₂	l₃	重量 (g/個)
WUC 17	PV PE	17	C19	15	38.0	16.4	15.7	26	79
WUC 24		24	C25	21	47.2	22.7	18.5	29	121
WUC 30		30	C31	28	53.8	29.1	19	32	160
WUC 38		38	C39	34	63.6	35.4	21	37	248
WUC 50		50	C51	47	78.6	48.1	21	39	352
WUC 63		63	C63	59	92.4	60.0	22.7	40	478
WUC 76		76	C75	71	107.6	72.7	22.4	41	621

型番リスト

表示件数

型番

種類

材質

接続可能電線管

接続可能電線管(その他)

挿入可能ケーブル最大外径

(mm)

規格

RoHS?

最小発注数量

カップリング	亜鉛ダイカスト	PV17, PE17	C19	15	JIS C8350	10	1パック 20個入り
カップリング	亜鉛ダイカスト	PV24, PE24	C25	21	JIS C8350	10	1個
カップリング	亜鉛ダイカスト	PV30, PE30	C31	28	JIS C8350	10	1パック 10個入り
カップリング	亜鉛ダイカスト	PV38, PE38	C39	34	JIS C8350	10	1パック 10個入り
カップリング	亜鉛ダイカスト	PV50, PE50	C51	47	JIS C8350	10	1パック 5個入り
カップリング	亜鉛ダイカスト	PV63, PE63	C63	59	JIS C8350	10	1パック 5個入り
カップリング	亜鉛ダイカスト	PV76, PE76	C75	71	JIS C8350	10	1パック 5個入り
カップリング	亜鉛ダイカスト	PV17, PE17	G16	15	JIS C8350	-	1個
カップリング	亜鉛ダイカスト	PV24, PE24	G22	21	JIS C8350	10	1個
カップリング	亜鉛ダイカスト	PV30, PE30	G28	28	JIS C8350	10	1個
カップリング	亜鉛ダイカスト	PV38, PE38	G36	36	JIS C8350	10	1個
カップリング	亜鉛ダイカスト	PV50, PE50	G42	42	JIS C8350	10	1個
カップリング	亜鉛ダイカスト	PV50, PE50	G54	48	-	10	1個
カップリング	亜鉛ダイカスト	PV63, PE63	G54	53	JIS C8350	10	1個
カップリング	亜鉛ダイカスト	PV76, PE76	G70	69	JIS C8350	10	1個
カップリング	亜鉛ダイカスト	PV83, PE83	G82	80	JIS C8350	10	1個
カップリング	亜鉛ダイカスト	PV101, PE101	G92	93	JIS C8350	10	1個
カップリング	亜鉛ダイカスト	PV101, PE101	G104	99	JIS C8350	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,981円 ( 5,479円 )	6日目
361円198円 ( 218円 )	在庫品1日目当日出荷可能
4,542円 ( 4,996円 )	6日目
5,860円 ( 6,446円 )	6日目
4,542円 ( 4,996円 )	6日目
7,837円 ( 8,621円 )	6日目
12,452円 ( 13,697円 )	6日目
228円 ( 251円 )	在庫品1日目当日出荷可能
644円 ( 708円 )	1日目
934円 ( 1,027円 )	1日目
1,218円 ( 1,340円 )	1日目
1,728円 ( 1,901円 )	1日目
2,214円 ( 2,435円 )	1日目
3,024円 ( 3,326円 )	1日目
3,540円 ( 3,894円 )	1日目
5,425円 ( 5,968円 )	1日目
8,813円 ( 9,694円 )	1日目
9,072円 ( 9,979円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・防水プリカと鋼製電線管を接続するためのコンビネーションカップリングです。
・プリカチューブの接続は、ユニオン式です。
・鋼製電線管の接続は、ねじ込み式です。
・プリカチューブとカップリングの引張力は500N（JIS C8461-22の分類コードは3ミディアム）です。
・本体等の主材質が亜鉛合金ダイカスト。
・防水プリカチューブ側の保護等級IP66に適合している。
・使用時の温度範囲は-25～+90℃。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

カタログ

商品TOP

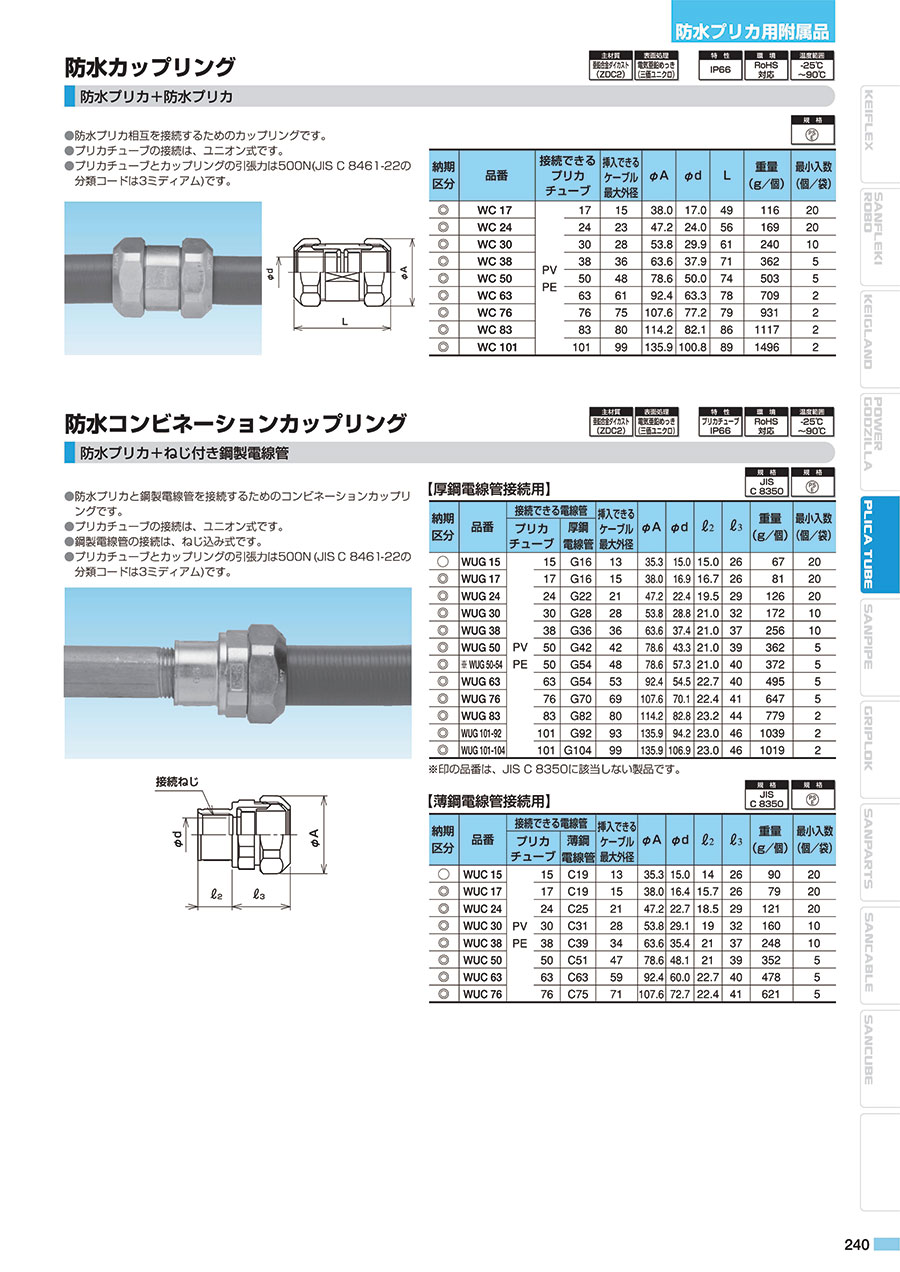

カタログ (見開き版)
