防水コンビネーションカップリングの外形図と寸法

防水コンビネーションカップリング

防水コンビネーションカップリングの外形図
パッキンがカップリング先端側に付いているため、従来よりも水がたまりにくくなりました。

厚鋼電線管接続用

品番	接続できる電線管			挿入できるケーブル最大外径	φA	φd	l₁	l₂	重量（g/個）
品番	プリカチューブ		厚鋼電線管	挿入できるケーブル最大外径	φA	φd	l₁	l₂	重量（g/個）
WKI 17	PV PE	17	G16	15	38.0	17.0	32.2	26	119
WKI 24		24	G22	22	47.2	22.9	32.5	29	166
WKI 30		30	G28	28	53.8	29.3	36.6	32	236
WKI 38		38	G36	36	63.6	37.9	40.1	38	352
WKI 50		50	G42	42	78.6	44.3	40.4	40	486
WKI 50-54		50	G54	48	78.6	50.0	45.0	40	505
WKI 63		63	G54	55	92.4	55.8	45.0	40	615
WKI 76		76	G70	70	107.6	71.4	54.0	41	882
WKI 83		83	G82	80	114.2	82.1	57.8	44	1091
WKI 101-92		101	G92	94	135.9	95.7	63.6	46	1487
WKI 101-104		101	G104	99	135.9	100.8	64.4	46	1894

ねじなし電線管/薄鋼電線管接続用

品番	接続できる電線管			挿入できるケーブル最大外径	φA	φd	l₁	l₂	重量（g/個）
品番	プリカチューブ		ねじなし/ 薄鋼電線管	挿入できるケーブル最大外径	φA	φd	l₁	l₂	重量（g/個）
WKE 17	PV PE	17	E19/C19	15	38.0	17.0	22.0	26	89
WKE 24		24	E25/C25	23	47.2	24.0	22.0	29	136
WKE 30		30	E31/C31	29	53.8	29.9	23.5	32	186
WKE 38		38	E39/C39	36	63.6	37.3	27.0	38	277
WKE 50		50	E51/C51	48	78.6	50.0	27.0	40	399
WKE 63		63	E63/C63	61	92.4	62.8	35.0	40	515
WKE 76		76	E75/C75	74	107.6	75.1	35.0	41	693

防水プリカとねじなしの鋼製電線管を接続するための防水形のコンビネーションカップリングです。
プリカチューブの接続はユニオン式です。
WIKIはケーブル工事にご使用ください。
プリカチューブとカップリングの引張力は500N（JIS C 8461-22の分類コードは3ミディアム）です。
電線管とカップリングの引張力は#15～#30にあっては500N（JIS C 8461-22の分類コードは3ミディアム）、#38以上は1000N（JIS C 8461-22の分類コードは4ヘビー）です。
JIS C 8461-1 による分類コード:X34221662310（WKIを除く）

型番リスト

表示件数

型番

種類

材質

接続可能電線管

接続可能電線管(その他)

挿入可能ケーブル最大外径

(mm)

用途

RoHS?

最小発注数量

カップリング	亜鉛ダイカスト	PV17、PE17	E19/C19	15	-	10	1個
カップリング	亜鉛ダイカスト	PV24、PE24	E25/C25	23	-	10	1個
カップリング	亜鉛ダイカスト	PV30、PE30	E31/C31	29	-	10	1個
カップリング	亜鉛ダイカスト	PV38、PE38	E39/C39	36	-	10	1個
カップリング	亜鉛ダイカスト	PV50、PE50	E51/C51	48	-	10	1個
カップリング	亜鉛ダイカスト	PV63、PE63	E63/C63	61	-	-	1個
カップリング	亜鉛ダイカスト	PV76、PE76	E75/C75	74	-	-	1個
カップリング	亜鉛ダイカスト	PV17、PE17	G16	15	-	10	1個
カップリング	亜鉛ダイカスト	PV24、PE24	G22	22	-	10	1個
カップリング	亜鉛ダイカスト	PV30、PE30	G28	28	-	10	1個
カップリング	亜鉛ダイカスト	PV38、PE38	G36	36	-	10	1個
カップリング	亜鉛ダイカスト	PV50、PE50	G42	42	-	10	1個
カップリング	亜鉛ダイカスト	PV50、PE50	G54	48	-	-	1個
カップリング	亜鉛ダイカスト	PV63、PE63	G54	55	-	10	1個
カップリング	亜鉛ダイカスト	PV76、PE76	G70	70	-	10	1個
カップリング	亜鉛ダイカスト	PV83、PE83	G82	80	-	10	1個
カップリング	亜鉛ダイカスト	PV101、PE101	G104	99	-	-	1個
カップリング	亜鉛ダイカスト	PV101、PE101	G92	94	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

686円343円 ( 377円 )	在庫品1日目当日出荷可能
843円 ( 927円 )	在庫品1日目当日出荷可能
1,036円569円 ( 626円 )	在庫品1日目当日出荷可能
1,654円 ( 1,819円 )	1日目
2,486円 ( 2,735円 )	在庫品1日目当日出荷可能
4,000円 ( 4,400円 )	1日目
4,460円 ( 4,906円 )	1日目
616円 ( 678円 )	在庫品1日目当日出荷可能
875円 ( 963円 )	1日目
1,247円 ( 1,372円 )	1日目
1,654円 ( 1,819円 )	在庫品1日目当日出荷可能
2,571円 ( 2,828円 )	1日目
2,914円582円 ( 640円 )	在庫品1日目当日出荷可能
4,057円 ( 4,463円 )	1日目
4,480円 ( 4,928円 )	1日目
6,667円 ( 7,334円 )	1日目
10,675円9,821円 ( 10,803円 )	1日目
10,273円9,451円 ( 10,396円 )	1日目

詳細情報

基本情報

基本情報

防水プリカとねじなしの鋼製電線管を接続するための、防水型のコンビネーションカップリングです。
【特長】
・プリカチューブの接続は、ユニオン式です。
・トルク小ねじの締め付けは、頭が折れるまで行う。
・本体等の主材質は亜鉛合金ダイカスト。
・保護等級IP65に適合している。
・使用時の温度範囲は-25～+90℃。
【用途】
・防水プリカとねじなしの鋼製電線管の接続用として。
・WKIは、ケーブル工事に使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

カタログ

商品TOP

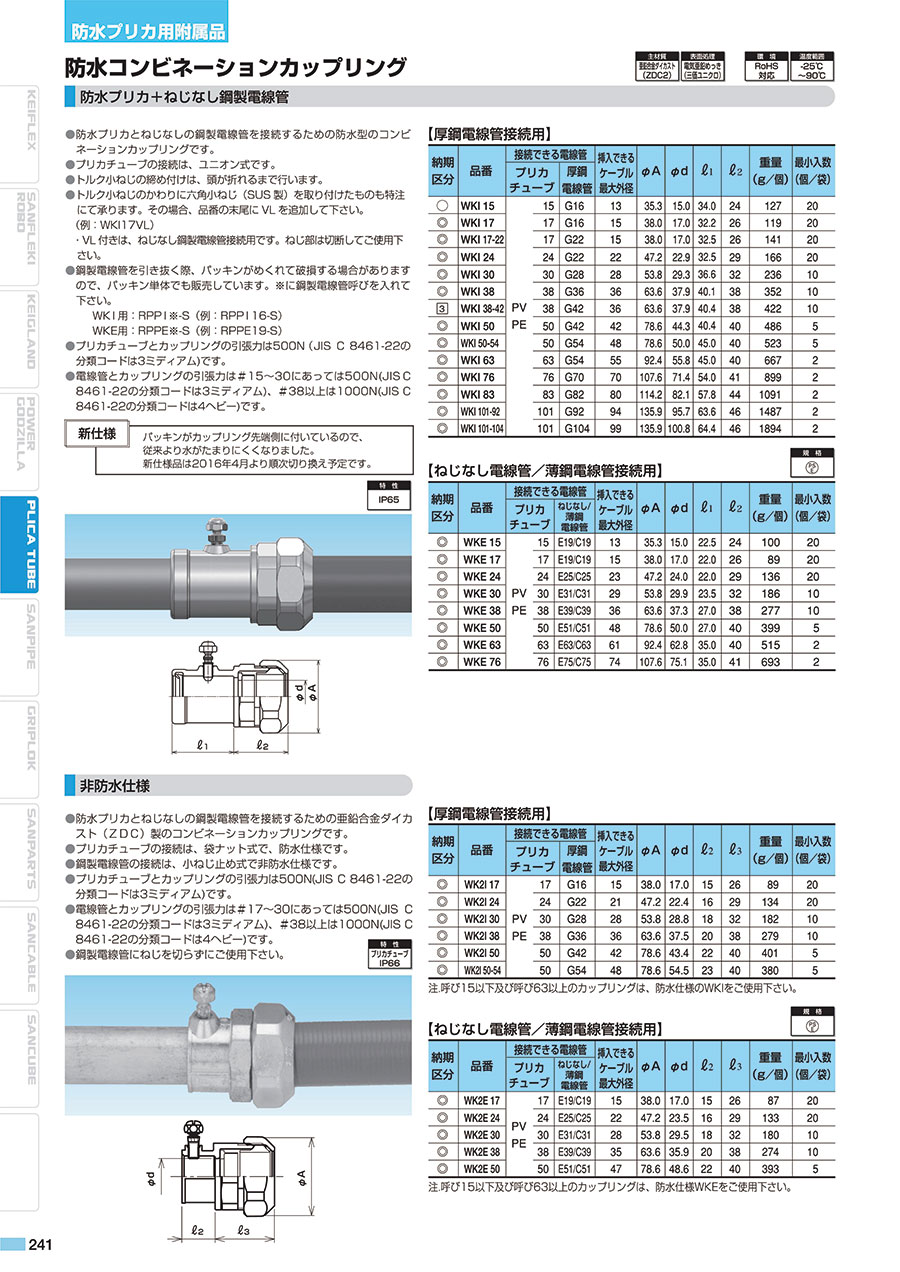

カタログ (見開き版)
