三桂製作所

金属製可とう電線管 プリカチューブ（標準プリカタイプ）

金属製可とう電線管 プリカチューブ（標準プリカタイプ）
  • 一部SALE 2026/01/31まで
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
5,882円～40,461円特別価格
税込単価
6,470円～44,507円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

金属製可とう電線管 防水プリカチューブ（標準防水タイプ）

三桂製作所

金属製可とう電線管 防水プリカチューブ（標準防水タイプ）
4.5
通常価格(税別)： 8,370円 (税込価格：9,207円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

高耐油/固定用ケイフレックス（KMSタイプ）

三桂製作所

高耐油/固定用ケイフレックス（KMSタイプ）
4
通常価格(税別)： 10,328円 (税込価格：11,361円)

通常出荷日：在庫品1日目

金属管 標準プリカチューブ。【特長】・JIS C 8309に適合するビニル被覆...

詳細情報を確認する
  • 温度範囲 (℃)
    -40～105
  • 規格
    JIS C3809, PSE
  • 材質
    亜鉛めっき帯鋼, 帯鋼, 耐水紙

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が12型番あります。
    数量：

    商品情報

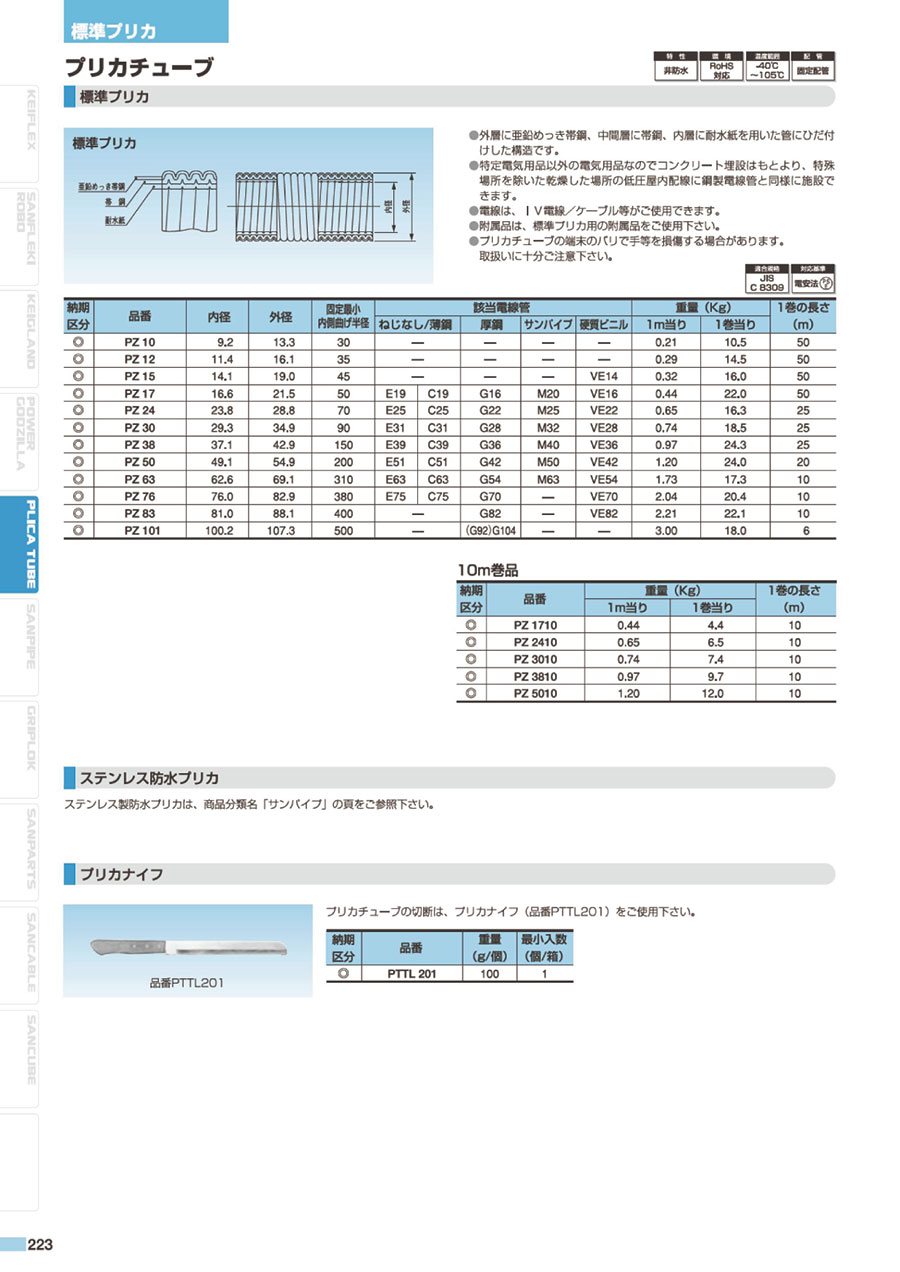

    プリカチューブの外形図と寸法

    標準プリカの外形図

    標準プリカの外形図

    品番内径外径固定最小
    内側曲げ半径    		該当電線管重量（kg）
    ねじなし/薄鋼厚鋼サンパイプ硬質ビニル1m当り1巻当り
    PZ 109.213.330――――0.2110.5
    PZ 1716.621.550E19C19G16M20VE160.4422.0
    PZ 2423.828.870E25C25G22M25VE220.6516.3
    PZ 3029.334.990E31C31G28M32VE280.7418.5
    PZ 3837.142.9150E39C39G36M40VE360.9724.3
    PZ 5049.154.9200E51C51G42M50VE421.2024.0
    PZ 6362.669.1310E63C63G54M63VE541.7317.3
    PZ 7676.082.9380E75C75G70―VE702.0420.4
    PZ 8381.088.1400―G82―VE822.2122.1
    PZ 101100.2107.3500―（G92）G104――3.0018.0

    10m巻品

    品番重量（kg）1巻の長さ
    （m）
    1m当り1巻当り
    PZ 17100.444.410
    PZ 24100.656.510
    PZ 30100.747.410
    PZ 38100.979.710
    PZ 50101.2012.010

    プリカチューブの端末のバリで手等を損傷する場合がありますので、取り扱いにご注意ください。
    JIS C 8461-1による分類コード:33432140231X。

    型番リスト

    表示件数
  • 1
    • 型番
    PZ10
    PZ24
    PZ30
    PZ38
    PZ50
    PZ63
    PZ83
    PZ101
    PZ1710
    PZ3010
    PZ3810
    PZ5010

    外径

    (mm)

    内径

    (mm)

    1巻長

    (m)

    最小内側曲げ半径(固定)

    (mm)

    		RoHS?最小発注数量
    13.3
    9.2
    50
    30
    10
    1個
    28.8
    23.8
    25
    70
    10
    1個
    34.9
    29.3
    25
    90
    10
    1個
    42.9
    37.1
    25
    150
    10
    1個
    54.9
    49.1
    20
    200
    10
    1個
    69.1
    62.6
    10
    310
    10
    1個
    88.1
    81.0
    10
    400
    10
    1個
    107.3
    100.2
    6
    500
    10
    1個
    21.5
    16.6
    10
    50
    10
    1個
    34.9
    29.3
    10
    90
    10
    1個
    42.9
    37.1
    10
    150
    10
    1個
    54.9
    49.1
    10
    200
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    18,001円
    ( 19,801円 )
    在庫品1日目当日出荷可能
    19,384円
    ( 21,322円 )
    在庫品1日目当日出荷可能
    19,688円
    ( 21,657円 )
    在庫品1日目当日出荷可能
    22,401円
    ( 24,641円 )
    在庫品1日目当日出荷可能
    25,201円
    ( 27,721円 )
    在庫品1日目当日出荷可能
    20,827円
    ( 22,910円 )
    在庫品1日目当日出荷可能
    40,461円36,414円
    ( 40,055円 )
    1日目
    33,685円30,316円
    ( 33,348円 )
    1日目
    5,882円
    ( 6,470円 )
    在庫品1日目当日出荷可能
    9,188円
    ( 10,107円 )
    在庫品1日目当日出荷可能
    13,126円
    ( 14,439円 )
    1日目
    15,000円12,750円
    ( 14,025円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    金属管 標準プリカチューブ。
    【特長】
    ・JIS C 8309に適合するビニル被覆金属製可とう電線管。
    ・外層に亜鉛めっき帯鋼、中間層に帯鋼、内層に耐水紙を用いた管にひだ付けをした構造。
    ・電線は、IV電線/ケーブル等が使用可能。
    ・非防水仕様。
    ・使用時の温度範囲は-40～+105℃。
    ・附属品は、標準プリカ用の附属品をご使用ください。
    【用途】
    ・特定電気用品以外の電気用品の電線管なのでIV電線が使用できる。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
