ブッシング（絶縁型）【1～20個入り】
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 100円～4,286円特別価格
- 税込単価
- 110円～4,715円特別価格
金属管オプションプリカチューブ用ブッシング。【特長】・電線の被覆を損傷させない...
詳細情報を確認する- 種類
- その他
- 色
- グレー
- 温度範囲 (℃)
- -50～135
- 備考
- グレー
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
未確定：候補が9型番あります。
商品情報

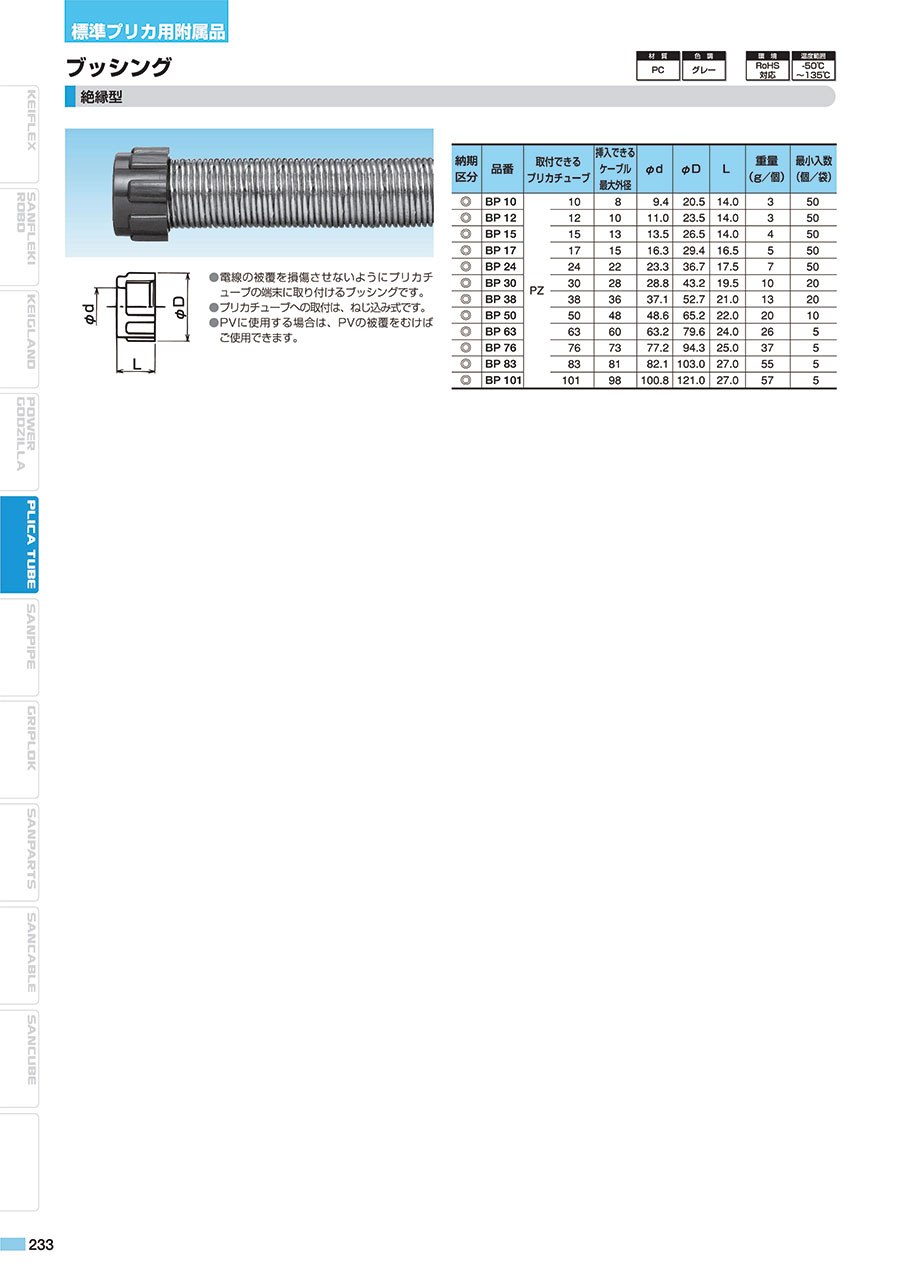

ブッシング 絶縁型の外形図と寸法
ブッシング 絶縁型
ブッシング 絶縁型の外形図
| 品番 | 取付できる プリカチューブ | 挿入できる ケーブル 最大外径 | φd | φD | L | 重量 （g/個） | |
|---|---|---|---|---|---|---|---|
| BP10 | PZ | 10 | 8 | 9.4 | 20.5 | 14.0 | 3 |
| BP17 | 17 | 15 | 16.3 | 29.4 | 16.5 | 5 | |
| BP24 | 24 | 22 | 23.3 | 36.7 | 17.5 | 7 | |
| BP30 | 30 | 28 | 28.8 | 43.2 | 19.5 | 10 | |
| BP38 | 38 | 36 | 37.1 | 52.7 | 21.0 | 13 | |
| BP50 | 50 | 48 | 48.6 | 65.2 | 22.0 | 20 | |
| BP63 | 63 | 60 | 63.2 | 79.6 | 24.0 | 26 | |
| BP76 | 76 | 73 | 77.2 | 94.3 | 25.0 | 37 | |
| BP83 | 83 | 81 | 82.1 | 103.0 | 27.0 | 55 | |
| BP101 | 101 | 98 | 100.8 | 121.0 | 27.0 | 57 | |
PVに使用する場合はPCの被覆をむけばご使用できます。
詳細情報
基本情報
金属管オプションプリカチューブ用ブッシング。
【特長】
・電線の被覆を損傷させないようにプリカチューブの端末に取り付けるブッシングです
・プリカチューブへの取付は、ねじ込み式です
・PVに使用する場合は、PVの被覆をむけばご使用できます
・温度範囲-50℃～+135℃
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
カタログ
