ノックアウト用コネクタ ねじ込み式 薄鋼電線管おねじ付【1～10個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 100円～5,286円
- 税込単価
- 110円～5,815円
標準プリカ用コネクタのねじ込み式。【特長】・プリカチューブの接続は、ねじ込み方...
詳細情報を確認する- 種類
- コネクタ
- 材質
- 亜鉛ダイカスト
- 温度範囲 (℃)
- -50～150
- 表面処理
- 電気亜鉛メッキ(三価ユニクロ)
- 規格
- JIS C8350, PSE
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が7型番あります。
商品情報
ノックアウト用コネクタ ねじ込み式 薄鋼電線管おねじ付の特長
商品参考図
寸法図
| 品番 | 接続できるプリカチューブ | 挿入できるケーブル最大外径 | φB | φd | l1 | l2 | 接続ねじ JIS C 8305 |
重量 （g/個） |
||
|---|---|---|---|---|---|---|---|---|---|---|
| φS1 | 呼び | |||||||||
| BC 17 | PZ | 17 | 14 | 29.2 | 14.9 | 12 | 19.8 | 19.1 | CTC19 | 41 |
| BC 24 | 24 | 20 | 34.9 | 20.8 | 12 | 22.0 | 25.4 | CTC25 | 61 | |
| BC 30 | 30 | 25 | 44.5 | 25.8 | 14 | 24.9 | 31.8 | CTC31 | 96 | |
| BC 38 | 38 | 31 | 53.8 | 31.5 | 16 | 28.4 | 38.1 | CTC39 | 145 | |
| BC 50 | 50 | 43 | 66.6 | 43.8 | 16 | 28.4 | 50.8 | CTC51 | 214 | |
| BC 63 | 63 | 57 | 79 | 57.6 | 18 | 28.3 | 63.5 | CTC63 | 233 | |
| BC 76 | 76 | 69 | 93 | 70.1 | 19 | 28.6 | 76.2 | CTC75 | 299 | |
詳細情報
基本情報
標準プリカ用コネクタのねじ込み式。
【特長】
・プリカチューブの接続は、ねじ込み方式。
・本体等の主材質が亜鉛合金ダイカスト。
・非防水仕様。
・使用時の温度範囲は-45～150℃。
・鋼（SPHC）製のロックナットを附属しています。
・プリカチューブとコネクタの引張力は500N（JISのミディアム）です。
【用途】
・プリカチューブをボックス類のノックアウトに接続するための非ユニオン式のコネクタです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

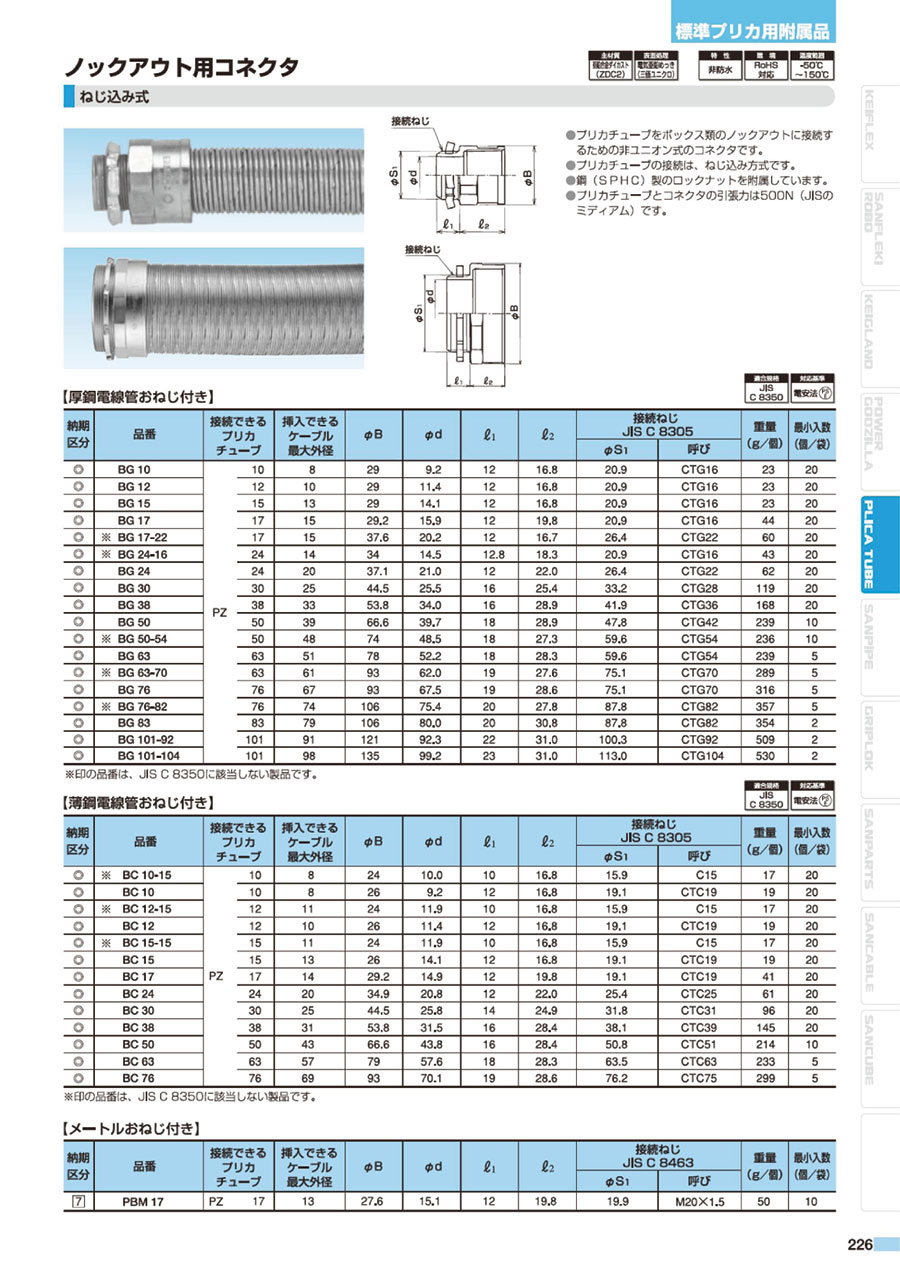

カタログ
ノックアウト用コネクタ ねじ込み式 薄鋼電線管おねじ付のレビュー
電線を保護するために
5
5.02019/09/04
以前から三桂製作所の金属製可とう電線管プリカチューブを使用していましたので、今回も迷わず購入しました。電線を保護するため...もっと読む
0人が参考にしています。
