ノックアウト用コネクタ（袋ナット式）の外形図と寸法

ノックアウト用コネクタ（袋ナット式）

ノックアウト用コネクタ（袋ナット式）の外形図

厚鋼電線管おねじ付き

品番	接続できるプリカチューブ		挿入できるケーブル最大外径	φA	φB	φd	l₁	l₂	接続ねじ JIS C 8305		重量 (g/個)
品番	接続できるプリカチューブ		挿入できるケーブル最大外径	φA	φB	φd	l₁	l₂	φS₁	呼び	重量 (g/個)
WBG 17	PV PE	17	13	38.0	33.7	14.1	12	26	20.9	CTG16	81
WBG 24		24	19	47.2	42.4	20.0	12	29	26.4	CTG22	124
WBG 30		30	23	53.8	49.5	24.6	16	32	33.2	CTG28	180
WBG 38		38	32	63.6	59.3	33.0	16	38	41.9	CTG36	266
WBG 50		50	37	78.6	73.8	38.3	18	39	47.8	CTG42	405
※ WBG 50-54		50	48	78.6	74.0	49.3	18	38	59.6	CTG54	410
WBG 63		63	48	92.4	87.2	49.3	18	40	59.6	CTG54	538
WBG 76		76	63	107.6	101.9	64.0	19	41	75.1	CTG70	704
WBG 83		83	75	114.2	108.3	76.3	20	44	87.8	CTG82	840
WBG 101-92		101	87	135.9	129.6	88.2	22	46	100.3	CTG92	1162
WBG 101-104		101	99	135.9	135.0	100.3	23	46	113.0	CTG104	1164

※印の品番はJIS C 8350に該当しない製品です。

薄鋼電線管おねじ付き

品番	接続できるプリカチューブ		挿入できるケーブル最大外径	φA	φB	φd	l₁	l₂	接続ねじ JIS C 8305		重量 (g/個)
品番	接続できるプリカチューブ		挿入できるケーブル最大外径	φA	φB	φd	l₁	l₂	φS₁	呼び	重量 (g/個)
WBC 17	PV PE	17	12	38.0	33.7	13.1	12	26	19.1	CTC19	78
WBC 24		24	19	47.2	42.4	20.0	12	29	25.4	CTC25	118
WBC 30		30	23	53.8	49.5	24.6	16	32	31.8	CTC31	174
WBC 38		38	30	63.6	59.3	30.8	16	38	38.1	CTC39	259
WBC 50		50	42	78.6	73.8	42.9	18	39	50.8	CTC51	397
WBC 63		63	53	92.4	87.2	54.7	18	40	63.5	CTC63	527
WBC 76		76	63	107.6	101.9	64.0	19	41	76.2	CTC75	690

型番リスト

表示件数

型番

種類

材質

接続可能電線管

挿入可能ケーブル最大外径

(mm)

接続ネジ(ΦS1)

(mm)

接続ネジ(呼び)

特価品

規格

RoHS?

最小発注数量

コネクタ	亜鉛ダイカスト	PV17, PE17	12	19.1	CTC19	対象外	JIS C8350	10	2個
コネクタ	亜鉛ダイカスト	PV24, PE24	19	25.4	CTC25	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV30, PE30	23	31.8	CTC31	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV38, PE38	30	38.1	CTC39	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV50, PE50	42	50.8	CTC51	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV63, PE63	53	63.5	CTC63	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV76, PE76	63	76.2	CTC75	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV17, PE17	13	20.9	CTG16	対象外	JIS C8350	10	2個
コネクタ	亜鉛ダイカスト	PV17, PE17	13	20.9	CTG16	対象品	JIS C8350	-	1個
コネクタ	亜鉛ダイカスト	PV24, PE24	19	26.4	CTG22	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV24, PE24	19	26.4	CTG22	対象品	JIS C8350	-	1個
コネクタ	亜鉛ダイカスト	PV30, PE30	23	33.2	CTG28	対象外	JIS C8350	10	1パック 10個入り
コネクタ	亜鉛ダイカスト	PV38, PE38	32	41.9	CTG36	対象外	JIS C8350	10	1パック 10個入り
コネクタ	亜鉛ダイカスト	PV50, PE50	48	59.6	CTG54	対象外	-	10	1パック 5個入り
コネクタ	亜鉛ダイカスト	PV63, PE63	48	59.6	CTG54	対象外	JIS C8350	-	1パック 5個入り
コネクタ	亜鉛ダイカスト	PV76, PE76	63	75.1	CTG70	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV83, PE83	75	87.8	CTG82	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV101, PE101	87	100.3	CTG92	対象外	JIS C8350	10	1個
コネクタ	亜鉛ダイカスト	PV101, PE101	99	113.0	CTG104	対象外	JIS C8350	10	1個

通常単価(税別) (税込単価)	通常出荷日

486円 ( 535円 )	在庫品1日目当日出荷可能
614円 ( 675円 )	在庫品1日目当日出荷可能
914円 ( 1,005円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	1日目
1,829円 ( 2,012円 )	1日目
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能
5,057円 ( 5,563円 )	1日目
486円 ( 535円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	在庫品1日目当日出荷可能
614円337円 ( 371円 )	在庫品1日目当日出荷可能
264円 ( 290円 )	在庫品1日目当日出荷可能
6,079円3,647円 ( 4,012円 )	在庫品1日目当日出荷可能
7,501円 ( 8,251円 )	在庫品1日目当日出荷可能
6,172円 ( 6,789円 )	在庫品1日目当日出荷可能
7,837円 ( 8,621円 )	在庫品1日目当日出荷可能
5,057円 ( 5,563円 )	1日目
5,549円 ( 6,104円 )	1日目
8,813円 ( 9,694円 )	1日目
9,072円 ( 9,979円 )	1日目

詳細情報

基本情報

基本情報

防水プリカ用コネクタ。
【特長】
・プリカチューブの接続は、ユニオン式。
・本体等の主材質が亜鉛合金ダイカスト。
・保護等級IP66に適合している。
・使用時の温度範囲は-25～+90℃。
【用途】
・防水プリカチューブをボックス類のノックアウトに接続するためのコネクタ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
　*左下の絞り込み条件にて、特価品「対象品」で対象商品を絞り込むことが出来ます。
　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
　*型式末尾が「-R6」の商品のみ対象となります。
　*在庫限りの販売となります。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

カタログ

商品TOP

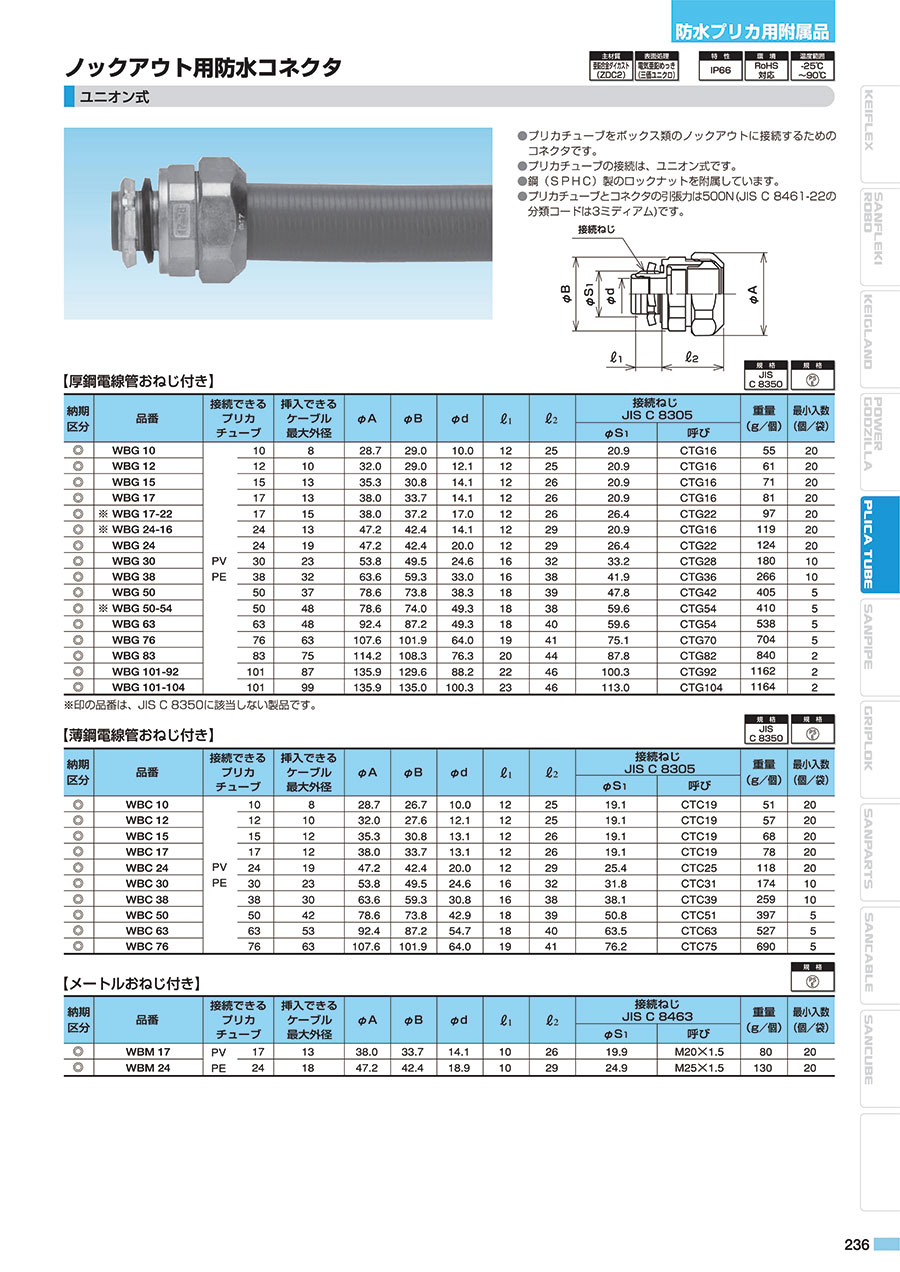

カタログ (見開き版)
