三桂製作所

ノックアウト用コネクタ（厚鋼電線管おねじ付）【1～20個入り】

Name: ノックアウト用コネクタ（厚鋼電線管おねじ付）【1～20個入り】
Brand: 三桂製作所
SKU: 222000684611
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 400円～5,357円

税込単価: 440円～5,893円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

金属管オプション、標準プリカ用コネクタ。【特長】・プリカチューブの接続は、ねじ込み方式。・本体等の主材...

詳細を確認

55.0

よく一緒に見られています

三桂製作所

ノックアウト用コネクタねじ込み式薄鋼電線管おねじ付

通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：在庫品1日目

よく一緒に見られています

三桂製作所

ねじ込み式コンビネーションカップリング（標準プリカ＋ねじなし鋼製電線管）

通常価格(税別)： 143円 (税込価格：157円)

通常出荷日：在庫品1日目

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

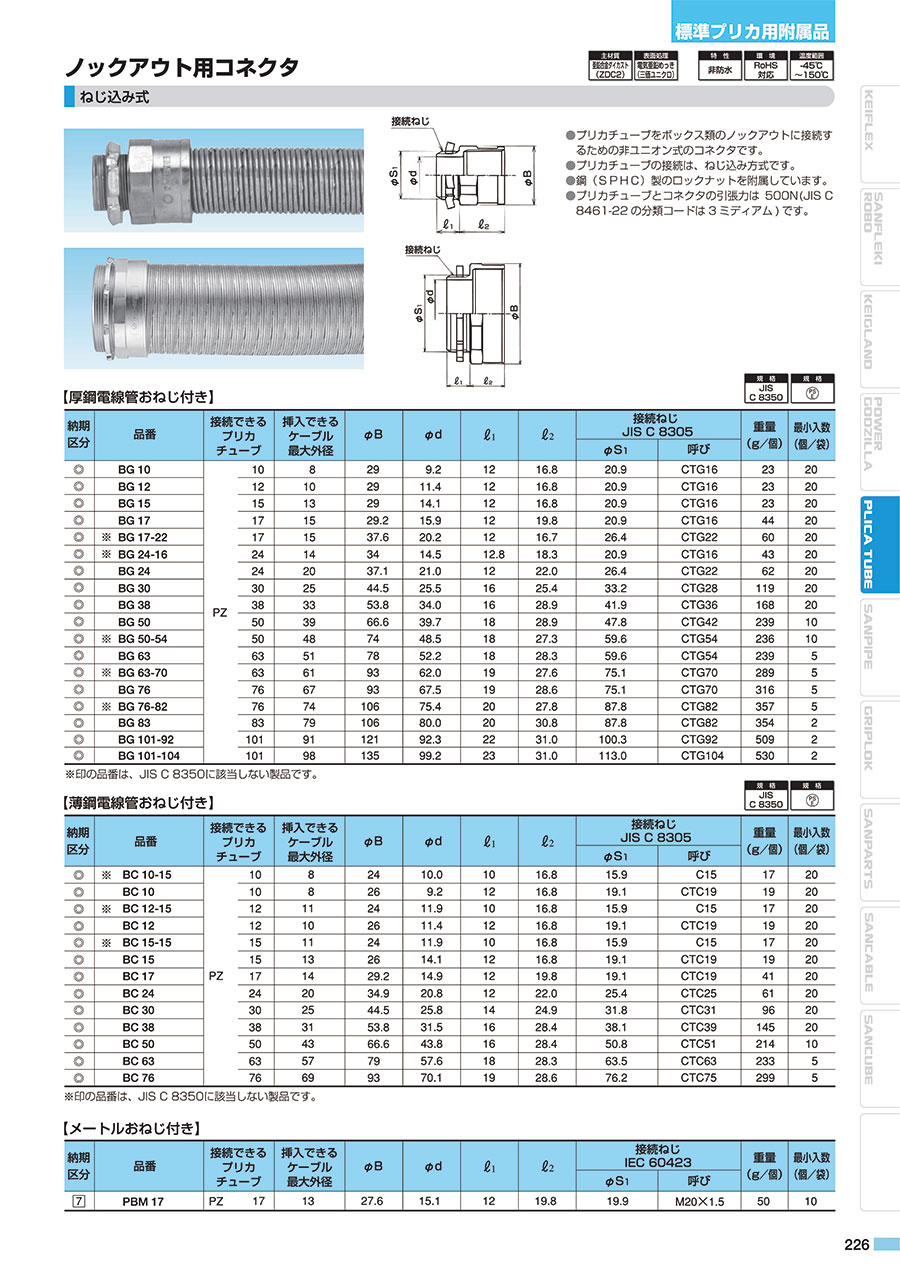

ノックアウト用コネクタ厚鋼電線管おねじ付きの外形図と寸法

ノックアウト用コネクタ厚鋼電線管おねじ付

ノックアウト用コネクタ厚鋼電線管おねじ付の外形図

品番	接続できるプリカチューブ		挿入できるケーブル最大外径	φB	φd	l ₁	l ₂	接続ねじ JIS C 8305		重量 (g/個)
品番	接続できるプリカチューブ		挿入できるケーブル最大外径	φB	φd	l ₁	l ₂	φS ₁	呼び	重量 (g/個)
BG10	PZ	10	8	29	9.2	12	16.8	20.9	CTG16	23
BG15		15	13	29	14.1	12	16.8	20.9	CTG16	23
BG17		17	15	29.2	15.9	12	19.8	20.9	CTG16	44
※BG24-16		24	14	34	14.5	12.8	18.3	20.9	CTG16	43
BG24		24	20	37.1	21.0	12	22.0	26.4	CTG22	62
BG30		30	25	44.5	25.5	16	25.4	33.2	CTG28	119
BG38		38	33	53.8	34.0	16	28.9	41.9	CTG36	168
BG50		50	39	66.6	39.7	18	28.9	47.8	CTG42	239
※BG50-54		50	48	74	48.5	18	27.3	59.6	CTG54	210
BG63		63	51	78	52.2	18	28.3	59.6	CTG54	239
BG76		76	67	93	67.5	19	28.6	75.1	CTG70	316
BG83		83	79	106	80.0	20	30.8	87.8	CTG82	354
BG101-92		101	91	121	92.3	22	31.0	100.3	CTG92	509
BG101-104		101	98	135	99.2	23	31.0	113.0	CTG104	530

※ 印の品番はJIS C 8350に該当しない製品です。

型番リスト

表示件数

型番

接続可能電線管

挿入可能ケーブル最大外径

(mm)

接続ネジ(ΦS1)

(mm)

接続ネジ(呼び)

規格

RoHS?

最小発注数量

PZ10	8	20.9	CTG16	JIS C8350、PSE	-	1パック 20個入り
PZ15	13	20.9	CTG16	JIS C8350、PSE	-	1パック 20個入り
PZ17	15	20.9	CTG16	JIS C8350、PSE	10	1パック 20個入り
PZ24	20	26.4	CTG22	JIS C8350、PSE	10	1パック 20個入り
PZ30	25	33.2	CTG28	JIS C8350、PSE	10	1パック 20個入り
PZ38	33	41.9	CTG36	JIS C8350、PSE	10	2個
PZ50	39	47.8	CTG42	JIS C8350、PSE	10	1個
PZ50	48	59.6	CTG54	PSE	10	1個
PZ63	51	59.6	CTG54	JIS C8350、PSE	10	1パック 5個入り
PZ76	67	75.1	CTG70	JIS C8350、PSE	10	1個
PZ101	98	113.0	CTG104	JIS C8350、PSE	-	1個
PZ101	91	100.3	CTG92	JIS C8350、PSE	-	1個
PZ24	14	20.9	CTG16	PSE	-	2個

通常単価(税別) (税込単価)	通常出荷日

3,714円 ( 4,085円 )	6日目
3,714円 ( 4,085円 )	6日目
2,286円 ( 2,515円 )	在庫品1日目当日出荷可能
3,429円 ( 3,772円 )	在庫品1日目当日出荷可能
5,143円 ( 5,657円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	1日目
571円 ( 628円 )	1日目
1,057円 ( 1,163円 )	1日目
5,357円 ( 5,893円 )	在庫品1日目当日出荷可能
1,629円 ( 1,792円 )	1日目
5,059円 ( 5,565円 )	1日目
4,843円 ( 5,327円 )	1日目
468円 ( 515円 )	1日目

詳細情報

基本情報

基本情報

金属管オプション、標準プリカ用コネクタ。
【特長】
・プリカチューブの接続は、ねじ込み方式。
・本体等の主材質が亜鉛合金ダイカスト。
・非防水仕様。
・使用時の温度範囲は-45℃～+150℃。
・鋼（SPHC）製のロックナットを附属しています。
・プリカチューブとコネクタの引張力は500N（JIS C8461-22の分類コードは3ミディアム）です。
【用途】
・プリカチューブをボックス類のノックアウトに接続するための非ユニオン式のコネクタです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
