未確定：候補が5型番あります。

接続可能電線管
~mm
挿入可能ケーブル最大外径(mm)
~mm
- 10
- 14
- 19
- 25
- 33
接続ネジ(ΦS1)(mm)
~mm
- 20.9
- 26.4
- 33.2
- 41.9
接続ネジ(呼び)
~mm
- G1
- G1-1/4
- G1/2
- G3/4
トラスココード
~mm

三桂製作所

サンフレキROBO ノックアウト接続用コネクタ（標準品）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 449円～1,311円

税込単価: 494円～1,442円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

ケイフレックスのKM型用付属品ノックアウト接続用コネクタ（管用平行おねじ付タイプ）

通常出荷日：1 日目～

金属管オプション、サンフレキROBO用コネクタ。【特長】・N2型（標準型）附属...

温度範囲 (℃)
-20～90
特性
耐油、耐振動（緩み止め付）
規格
UL
保護等級
IP67
難燃性
UL94V2

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

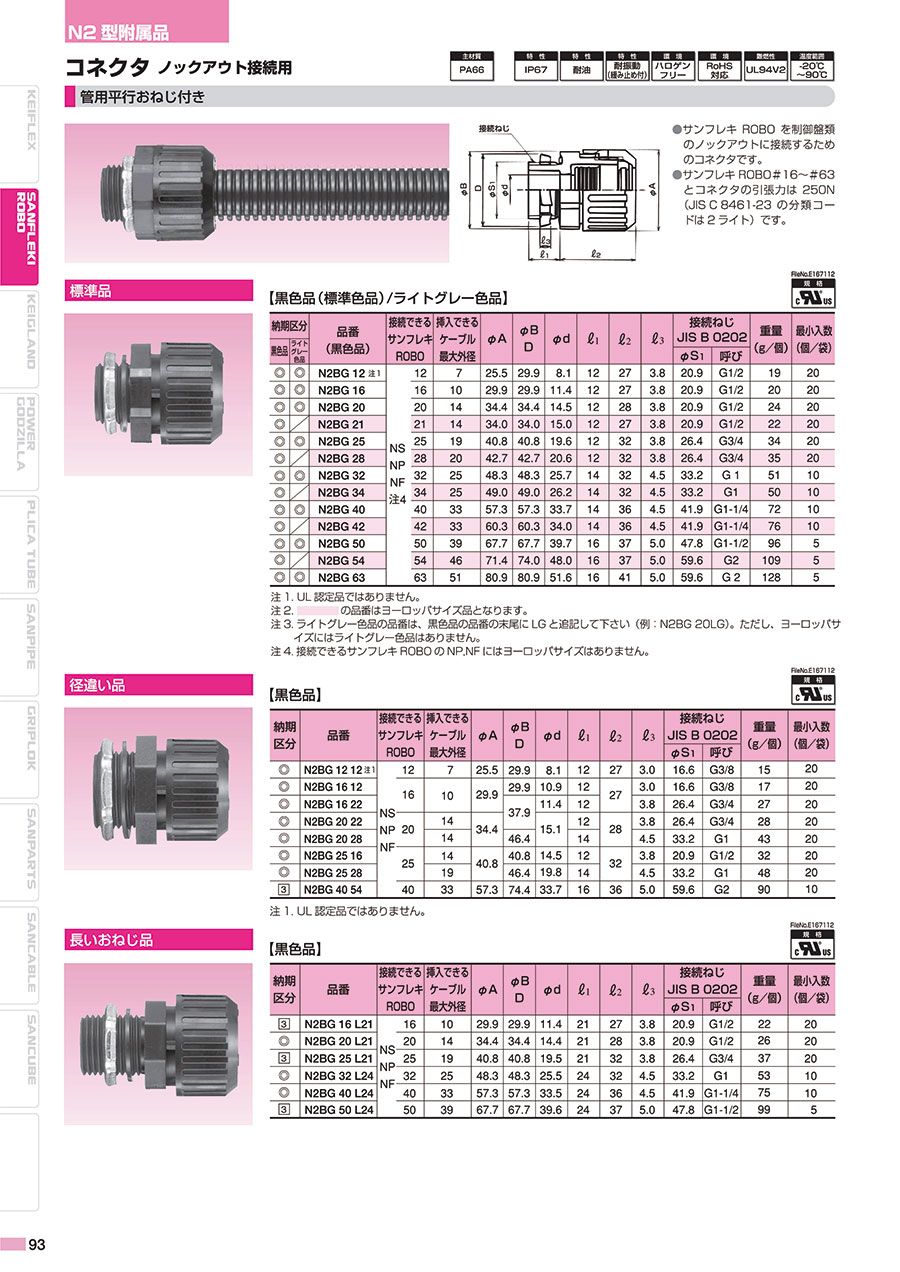

サンフレキROBO ノックアウト接続用コネクタ標準品の外形図と寸法

標準品

標準品の外形図

品番（黒色品）	接続できるサンフレキ ROBO		挿入できるケーブル最大外径	φA	φB D	φd	l ₁	l ₂	l ₃	接続ねじ JIS B 0202		重量（g/個）
品番（黒色品）	接続できるサンフレキ ROBO		挿入できるケーブル最大外径	φA	φB D	φd	l ₁	l ₂	l ₃	φS₁	呼び	重量（g/個）
N2BG 16	NS NP NF 注	16	10	29.9	29.9	11.4	12	27	3.8	20.9	G1/2	20
N2BG 20		20	14	34.4	34.4	14.5	12	28	3.8	20.9	G1/2	24
N2BG 25		25	19	40.8	40.8	19.6	12	32	3.8	26.4	G3/4	34
N2BG 32		32	25	48.3	48.3	25.7	14	32	4.5	33.2	G 1	51
N2BG 40		40	33	57.3	57.3	33.7	14	36	4.5	41.9	G1-1/4	72
N2BG 63		63	51	80.9	80.9	51.6	16	41	5.0	59.6	G 2	128

注接続できるサンフレキROBOのNP、NFにはヨーロッパサイズはありません。

型番リスト

表示件数

型番

接続可能電線管

挿入可能ケーブル最大外径

(mm)

接続ネジ(ΦS1)

(mm)

接続ネジ(呼び)

トラスココード

RoHS?

最小発注数量

NS16、NP16、NF16	10	20.9	G1/2	-	-	1個
NS20、NP20、NF20	14	20.9	G1/2	381-1891	10	1個
NS25、NP25、NF25	19	26.4	G3/4	381-1905	10	1個
NS32、NP32、NF32	25	33.2	G1	381-1913	10	1個
NS40、NP40、NF40	33	41.9	G1-1/4	381-1921	10	1個

通常単価(税別) (税込単価)	通常出荷日

623円 ( 685円 )	在庫品1日目当日出荷可能
525円 ( 578円 )	在庫品1日目当日出荷可能
449円 ( 494円 )	7日目
803円 ( 883円 )	7日目
1,311円 ( 1,442円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

金属管オプション、サンフレキROBO用コネクタ。
【特長】
・N2型（標準型）附属品は、速結式で袋ナットの締付けは工具が必要ない。
・サンフレキROBOへの接続は手のみで行うことが可能。
・本体等の主材質はポリアミド66。
・保護等級IP67に適合している。
・使用時の温度範囲は-20〜+90℃。
【用途】
・サンフレキROBOを制御盤類のノックアウトの接続するためのコネクタです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
