三桂製作所

コンビネーションカップリング（ケイフレックス＋鋼製電線管・厚鋼電線管用）【1～2個入り】

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 682円～7,530円

税込単価: 750円～8,283円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

通常出荷日：在庫品1日目

ケイフレックス用コンビネーションカップリング。【特長】・本体等の主材質が亜鉛合...

種類
カップリング
材質
亜鉛ダイカスト
温度範囲 (℃)
-20～90
表面処理
電気亜鉛メッキ(三価ユニクロ)
規格
UL, CSA
備考
(注)KMS, KMV, KPF, KIC, KIH, KIV, KPBF, KUU, KCS, KMB, KIB, KM, KIを表しています。
保護等級
IP67

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

コンビネーションカップリング（ケイフレックス+鋼製電線管・厚鋼電線管用）の外形図と寸法

コンビネーションカップリング（ケイフレックス+鋼製電線管・厚鋼電線管用）

コンビネーションカップリング（ケイフレックス+鋼製電線管・厚鋼電線管用）の外形図

#10～#54

#70以上

品番	接続できる電線管			挿入できるケーブル最大外径	φA	φB	φd φl	l ₁	l ₂	l ₃	重量（g/個）
品番	ケイフレックス		厚鋼電線管	挿入できるケーブル最大外径	φA	φB	φd φl	l ₁	l ₂	l ₃	重量（g/個）
KMKG 16	※	16	G16	13	34.2	29.8	14.3	16.5	21	14	70
KMKG 22		22	G22	18	41.5	36.7	19.3	16.5	24	14	100
KMKG 28		28	G28	24	48.3	44.2	24.9	18.5	26	16	150
KMKG 36		36	G36	34	58.8	54.5	34.5	20.5	29	18	210
KMKG 42		42	G42	37	66.8	61.7	38.2	20.5	31	18	290
KMKG 54		54	G54	49	80.0	74.7	49.5	22.5	33	20	410
KMKG 70		70	G70	60	92.4	88.0	60.6	21.0	38	21	567

表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。

型番リスト

表示件数

型番

接続可能電線管

接続可能電線管(その他)

挿入可能ケーブル最大外径

(mm)

RoHS?

最小発注数量

16(注)	G16	13	-	1個
22(注)	G22	18	-	1個
28(注)	G28	24	10	1個
54(注)	G54	49	10	5個
70(注)	G70	60	10	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

682円 ( 750円 )	在庫品1日目当日出荷可能
1,011円 ( 1,112円 )	在庫品1日目当日出荷可能
1,256円 ( 1,382円 )	在庫品1日目当日出荷可能
1,504円 ( 1,654円 )	1日目
7,530円 ( 8,283円 )	6日目

詳細情報

基本情報

基本情報

ケイフレックス用コンビネーションカップリング。
【特長】
・本体等の主材質が亜鉛合金ダイカスト。
・ケイフレックス側の保護等級IP67に適合。
・使用時の温度範囲は-20～+90℃。
・ケイフレックスとコンビネーションカップリングの引張力は#12～54は1000N（JIS のヘビー）、#70以上は2500N（JIS のベリーヘビー）です。
【用途】
・ケイフレックスと鋼製電線管を接続するためのコンビネーションカップリングです。

カタログ

商品TOP

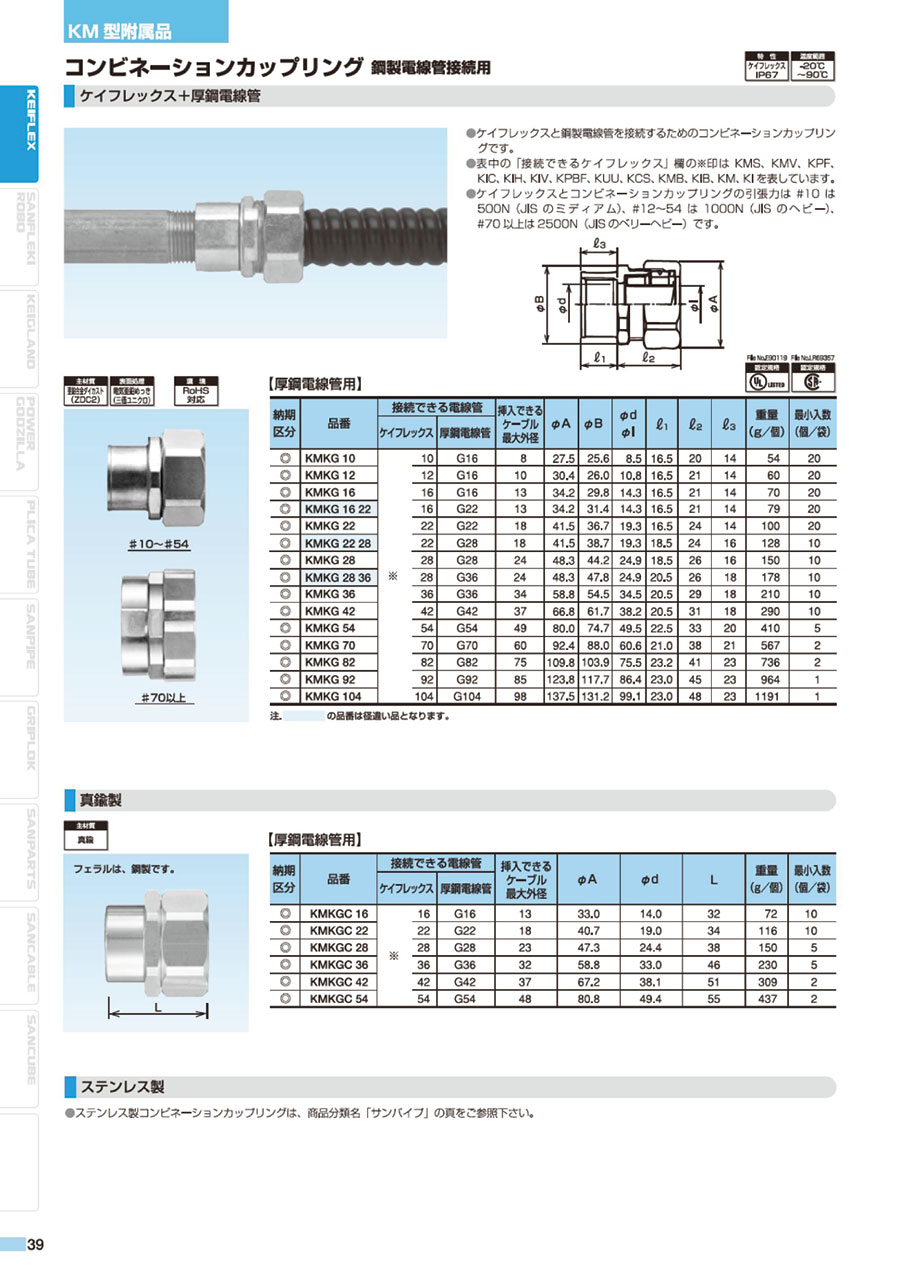

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
