トラスココード
~mm

三桂製作所

コネクタ（管用平行おねじ付）【1～20個入り】

Name: コネクタ（管用平行おねじ付）【1～20個入り】
Brand: 三桂製作所
SKU: 222000684521
Rating: 4.3 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（6件）

通常単価(税別): 349円～15,161円

税込単価: 384円～16,677円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

ケイフレックスのKM型用付属品管端保護フェラル（鋼製タイプ）

通常価格(税別)： 114円 (税込価格：125円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

90°形コネクタ（管用平行おねじ付）

4.2

通常価格(税別)： 537円 (税込価格：591円)

通常出荷日：在庫品1日目

ケイフレックス用コネクタ。【特長】・厚鋼電線管おねじ付きのコネクタ。・接続ねじ...

詳細情報を確認する

温度範囲 (℃)
-20～90
表面処理
電気亜鉛メッキ（三価ユニクロ）
規格
UL、CSA
備考
（注）KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。
保護等級
IP67

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

コネクタ（管用平行おねじ付）の外形図と寸法

#10～#54

#70～#104

#10～#54の外形図

#70～#104の外形図

品番	接続できるケイフレックス		挿入できるケーブル最大外径	φA	φB C	φd φl	l₁	l₂	接続ねじ JIS B 0202 JIS C 8305		重量 (g/個)
品番	接続できるケイフレックス		挿入できるケーブル最大外径	φA	φB C	φd φl	l₁	l₂	φS₁	呼び	重量 (g/個)
※1 KMBG 10	※	10	8	27.5	29.0	8.5	10	20	20.9	G 1/2	55
KMBG 12		12	10	30.4	30.4	10.8	10	22	20.9	G 1/2	60
KMBG 16		16	13	34.2	30.8	14.1	10	21	20.9	G 1/2	70
KMBG 16 22		16	13	34.2	37.2	14.3	12	21	26.4	G 3/4	75
KMBG 22 16		22	13	41.5	37.7	14.1	10	24	20.9	G 1/2	100
KMBG 22		22	18	41.5	38.3	19.3	12	24	26.4	G 3/4	100
KMBG 28		28	24	48.3	47.0	24.6	14	27	33.2	G 1	160
KMBG 36		36	32	58.8	56.5	33.0	14	29	41.9	G 1-1/4	230
KMBG 42		42	37	66.8	65.3	38.2	16	32	47.8	G 1-1/2	320
KMBG 54		54	48	80.0	80.0	49.3	16	34	59.6	G 2	440
KMBG 70		70	60	92.4	93.0	60.6	29	38	75.1	CTG 70	671
KMBG 82		82	75	109.8	106.0	75.5	31	41	87.8	CTG 82	799
KMBG 92		92	85	123.8	121.0	86.4	32	45	100.3	CTG 92	1172
KMBG 104		104	98	137.5	135.0	99.1	32	48	113.0	CTG 104	1280

表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。
※1の品番についてはUL/CSAに該当しない製品です。

型番リスト

表示件数

型番

種類

材質

接続可能電線管

挿入可能ケーブル最大外径

(mm)

接続ネジ(ΦS1)

(mm)

接続ネジ(呼び)

トラスココード

RoHS?

最小発注数量

コネクタ	亜鉛ダイカスト	10（注）	8	20.9	G1/2	825-0481	10	20個
コネクタ	亜鉛ダイカスト	12（注）	10	20.9	G1/2	825-0482	10	1パック 20個入り
コネクタ	亜鉛ダイカスト	16（注）	13	20.9	G1/2	381-1743	-	1個
コネクタ	亜鉛ダイカスト	22（注）	18	26.4	G3/4	381-1751	-	1個
コネクタ	亜鉛ダイカスト	28（注）	24	33.2	G1	381-1760	10	1個
コネクタ	亜鉛ダイカスト	36（注）	32	41.9	G1-1/4	381-1778	10	1個
コネクタ	亜鉛ダイカスト	42（注）	37	47.8	G1-1/2	381-1786	10	1パック 10個入り
コネクタ	亜鉛ダイカスト	54（注）	48	59.6	G2	857-5343	10	5個
コネクタ	亜鉛ダイカスト	70（注）	60	75.1	CTG70	855-0292	-	1パック 2個入り
コネクタ	亜鉛ダイカスト	82（注）	75	87.8	CTG82	855-0293	-	1個
コネクタ	亜鉛ダイカスト	92（注）	85	100.3	CTG92	-	-	1個
コネクタ	亜鉛ダイカスト	104（注）	98	113.0	CTG104	-	-	1個
コネクタ	亜鉛ダイカスト	16（注）	13	26.4	G3/4	-	-	20個
コネクタ	亜鉛ダイカスト	22（注）	13	20.9	G1-1/2	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

349円 ( 384円 )	7日目
7,407円 ( 8,148円 )	在庫品1日目当日出荷可能
642円 ( 706円 )	在庫品1日目当日出荷可能
957円 ( 1,053円 )	在庫品1日目当日出荷可能
1,329円 ( 1,462円 )	在庫品1日目当日出荷可能
1,943円 ( 2,137円 )	在庫品1日目当日出荷可能
15,161円 ( 16,677円 )	在庫品1日目当日出荷可能
1,947円 ( 2,142円 )	7日目
8,571円 ( 9,428円 )	7日目
8,292円 ( 9,121円 )	7日目
10,350円 ( 11,385円 )	6日目
14,085円 ( 15,494円 )	5日目
660円 ( 726円 )	6日目
660円 ( 726円 )	6日目

詳細情報

基本情報

基本情報

ケイフレックス用コネクタ。
【特長】
・厚鋼電線管おねじ付きのコネクタ。
・接続ねじの先端には赤色インシュレータが取付いているため、絶縁ブッシングの取付けは必要ない。
・本体等の主材質は亜鉛合金ダイカスト。
・保護等級IP67に適合している。
・使用時の温度範囲は-20～+90℃。
【用途】
・ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。

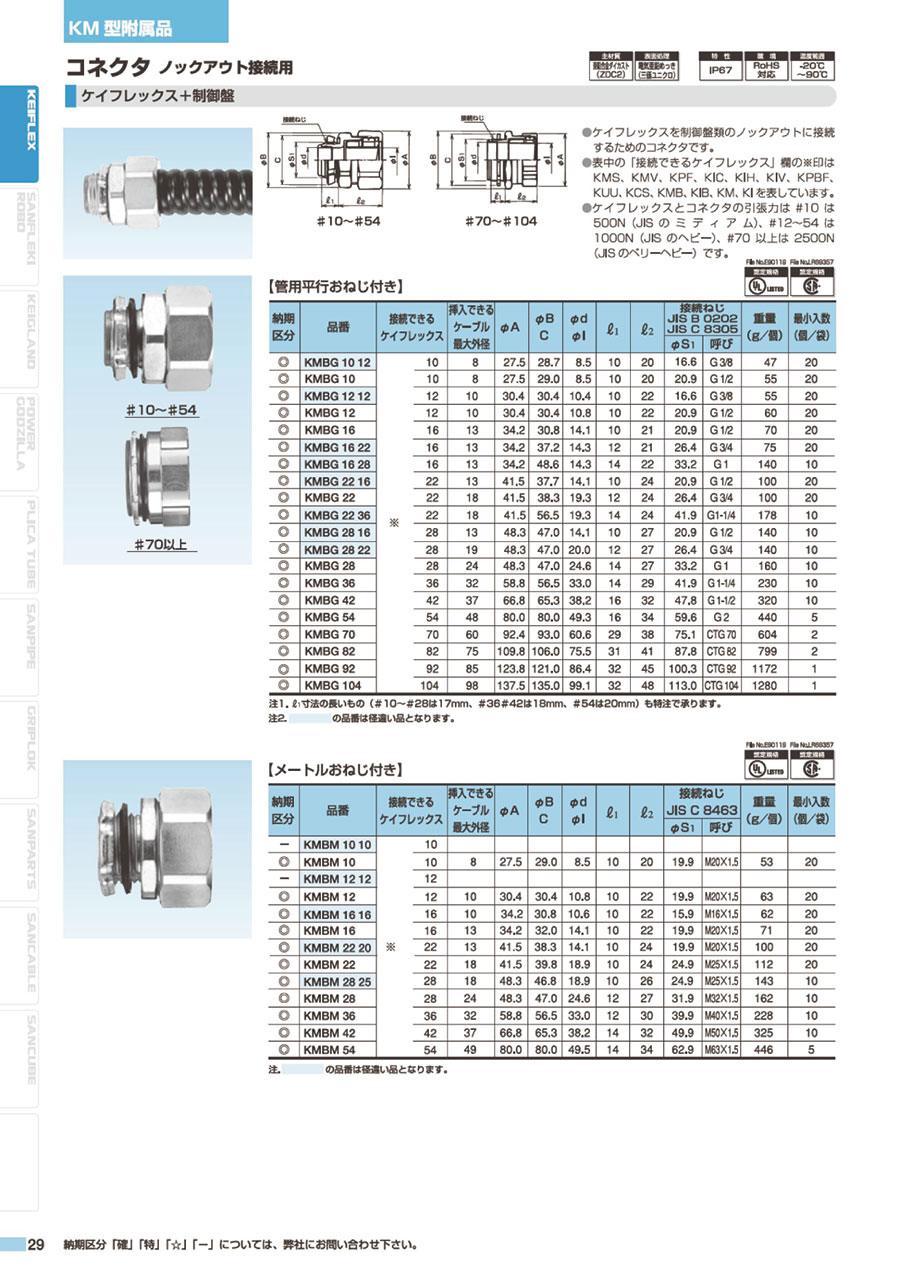

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
