三桂製作所

E2型ノックアウト接続用コネクタ管用平行おねじ付き【1～20個入り】

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 276円～8,039円

税込単価: 304円～8,843円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

通常出荷日：7 日目

ケーブル用シールコネクタ。【特長】・袋ナットには緩み止め機構がある。・1サイズ...

主材質
PA66
温度範囲
-20～90℃
特性
耐油、耐振動（緩み止め付）
保護等級
IP67
難燃性
UL94V2

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

E2型ノックアウト接続用コネクタ（ストレート形）の特長

使用例

商品外形参考図

外形寸法図

品番		挿入できるケーブル外径		パッキン枠番	φA	φB D	l₁	l₂	ノックアウト径	接続ねじ JIS B 0202
ライトグレー色品	黒色品	最大	最小	パッキン枠番	φA	φB D	l₁	l₂	ノックアウト径	φS₁	呼び
^※E2BG 04 16		4	2	4	16.0	29.0	10.0	29	21.0	20.9	G1/2
^※E2BG 06 16	E2BG 06 16BK	6	3	6	21.7	29.0	10.0	33	21.0	20.9	G1/2
E2BG 08 16		8	4	8	24.6	29.0	10.0	36	21.0	20.9	G1/2
E2BG 10 16		10	6	10	27.2	29.0	10.0	35	21.0	20.9	G1/2
E2BG 12 16		12	8	12	30.0	29.0	10.0	35	21.0	20.9	G1/2
E2BG 15 16		15	12	16	36.0	35.3	10.0	37	21.0	20.9	G1/2
E2BG 16 22		16	12	16	36.0	35.3	10.0	37	27.0	26.4	G3/4
E2BG 20 22		20	16	20	42.0	42.0	10.0	39	27.0	26.4	G3/4
E2BG 26 28		26	24	28	53.5	53.5	14.0	43	34.0	33.2	G1

※印については、UL/CSAに該当しない製品。

型番リスト

表示件数

型番

種類

形状

使用ケーブル外径

ネジ規格

ネジサイズ

材質

色

保護機能(耐環境性)

代表規格

ノックアウト径

(mm)

挿入可能ケーブル外径

(mm)

パッキン枠番

色

トラスココード

規格

RoHS?

最小発注数量

ケーブルグランド	一体型	Φ2～4mm	G(PF)ネジ	G(PF) 1/2"	樹脂	グレー	防水性 / 耐油性 / 難燃性	UL / CSA / ROHS	21.0	-	4	-	381-1638	-	10	20個
ケーブルグランド	一体型	Φ3～6mm	G(PF)ネジ	G(PF) 1/2"	樹脂	グレー	防水性 / 耐油性 / 難燃性	UL / CSA / ROHS	21.0	-	6	-	381-1646	-	10	1個
ケーブルグランド	一体型	Φ4～8mm	G(PF)ネジ	G(PF) 1/2"	樹脂	グレー	防水性 / 耐油性 / 難燃性	UL / CSA / ROHS	21.0	-	8	-	381-1654	-	10	1パック 20個入り
ケーブルグランド	一体型	Φ6～10mm	G(PF)ネジ	G(PF) 1/2"	樹脂	グレー	防水性 / 耐油性 / 難燃性	UL / CSA / ROHS	21.0	-	10	-	381-1662	-	10	20個
ケーブルグランド	一体型	Φ8～12mm	G(PF)ネジ	G(PF) 1/2"	樹脂	グレー	防水性 / 耐油性 / 難燃性	UL / CSA / ROHS	21.0	-	12	-	381-1671	-	10	1パック 20個入り
ケーブルグランド	一体型	Φ12～15mm	G(PF)ネジ	G(PF) 1/2"	樹脂	グレー	防水性 / 耐油性 / 難燃性	UL / CSA / ROHS	21.0	-	16	-	381-1689	-	10	1パック 20個入り
ケーブルグランド	一体型	Φ12～16mm	G(PF)ネジ	G(PF) 3/4"	樹脂	グレー	防水性 / 耐油性 / 難燃性	UL / CSA / ROHS	27.0	-	16	-	-	-	-	1個
ケーブルグランド	一体型	Φ16～20mm	G(PF)ネジ	G(PF) 3/4"	樹脂	グレー	防水性 / 耐油性 / 難燃性	UL / CSA / ROHS	27.0	-	20	-	-	-	-	20個
ケーブルグランド	一体型	Φ24～26mm	G(PF)ネジ	G(PF) 1"	樹脂	グレー	防水性 / 耐油性 / 難燃性	UL / CSA / ROHS	34.0	-	28	-	-	-	-	10個

通常単価(税別) (税込単価)	通常出荷日

276円 ( 304円 )	3日目
301円 ( 331円 )	在庫品1日目当日出荷可能
6,392円 ( 7,031円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	7日目
7,138円 ( 7,852円 )	在庫品1日目当日出荷可能
8,039円 ( 8,843円 )	在庫品1日目当日出荷可能
943円 ( 1,037円 )	7日目
1,119円 ( 1,231円 )	6日目
805円 ( 886円 )	5日目

詳細情報

基本情報

基本情報

ケーブル用シールコネクタ。
【特長】
・袋ナットには緩み止め機構がある。
・1サイズのコネクタで4mm差のケーブル外径に対応できる。
・適用ケーブル外径8mm以上はUL登録品。
・使用時の温度範囲は-20～90℃。
【用途】
・ケーブルを制御盤等のノックアウトに接続するためのコネクタ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

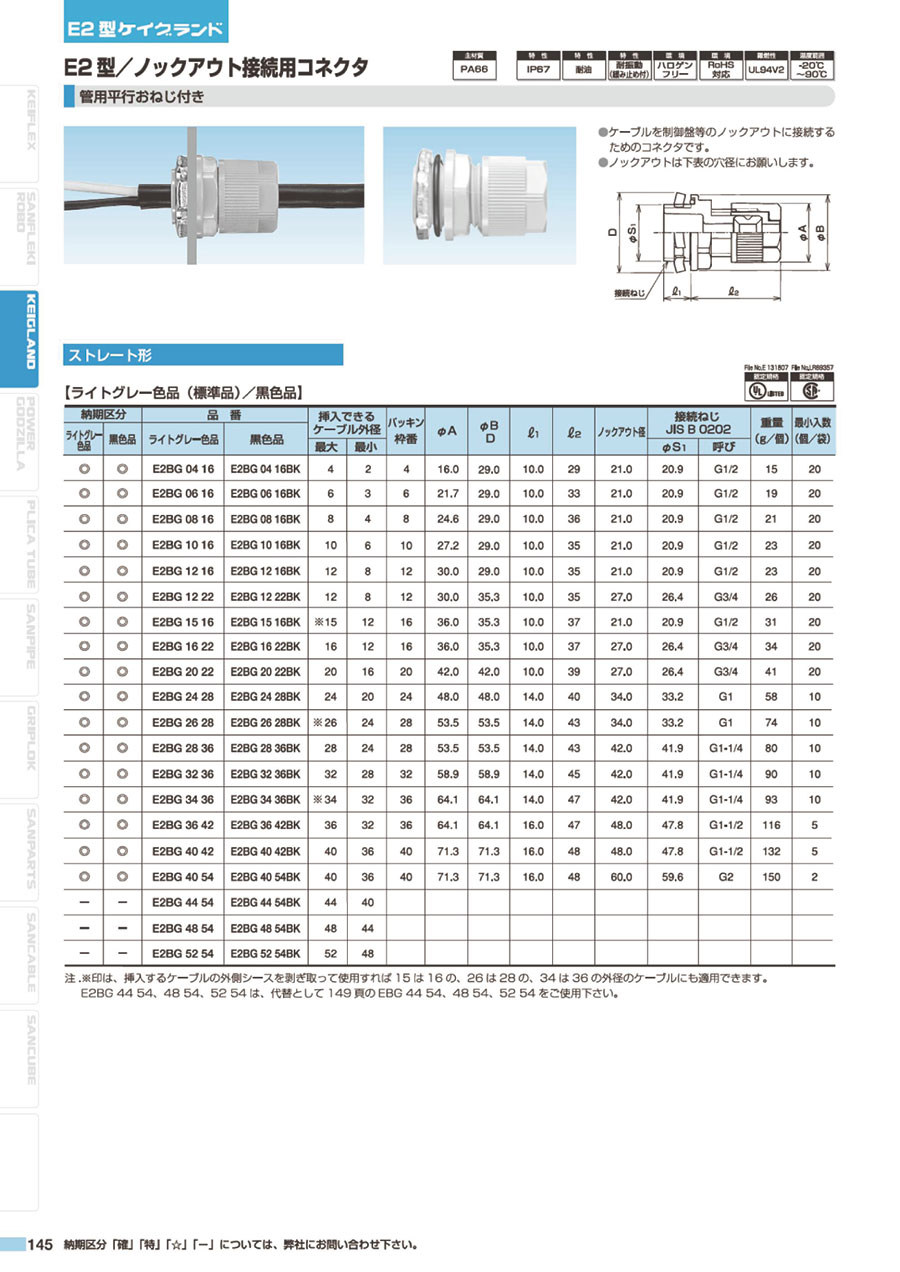

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
