90°形コネクタ（管用平行おねじ付）

Name: 90°形コネクタ（管用平行おねじ付）
Brand: 三桂製作所
SKU: 222000684497
Rating: 4.2 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): 537円～10,990円

税込単価: 591円～12,089円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

ケイフレックスのKM型用付属品管端保護フェラル（鋼製タイプ）

通常価格(税別)： 114円 (税込価格：125円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三桂製作所

コネクタ（管用平行おねじ付）

4.3

通常価格(税別)： 349円 (税込価格：384円)

通常出荷日：在庫品1日目

金属管オプション、ケイフレックス用90°形コネクタ。【特長】・厚鋼電線管おねじ...

詳細情報を確認する

温度範囲 (℃)
-20～90
表面処理
電気亜鉛メッキ（三価ユニクロ）
規格
UL、CSA
備考
（注）KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。
保護等級
IP67

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

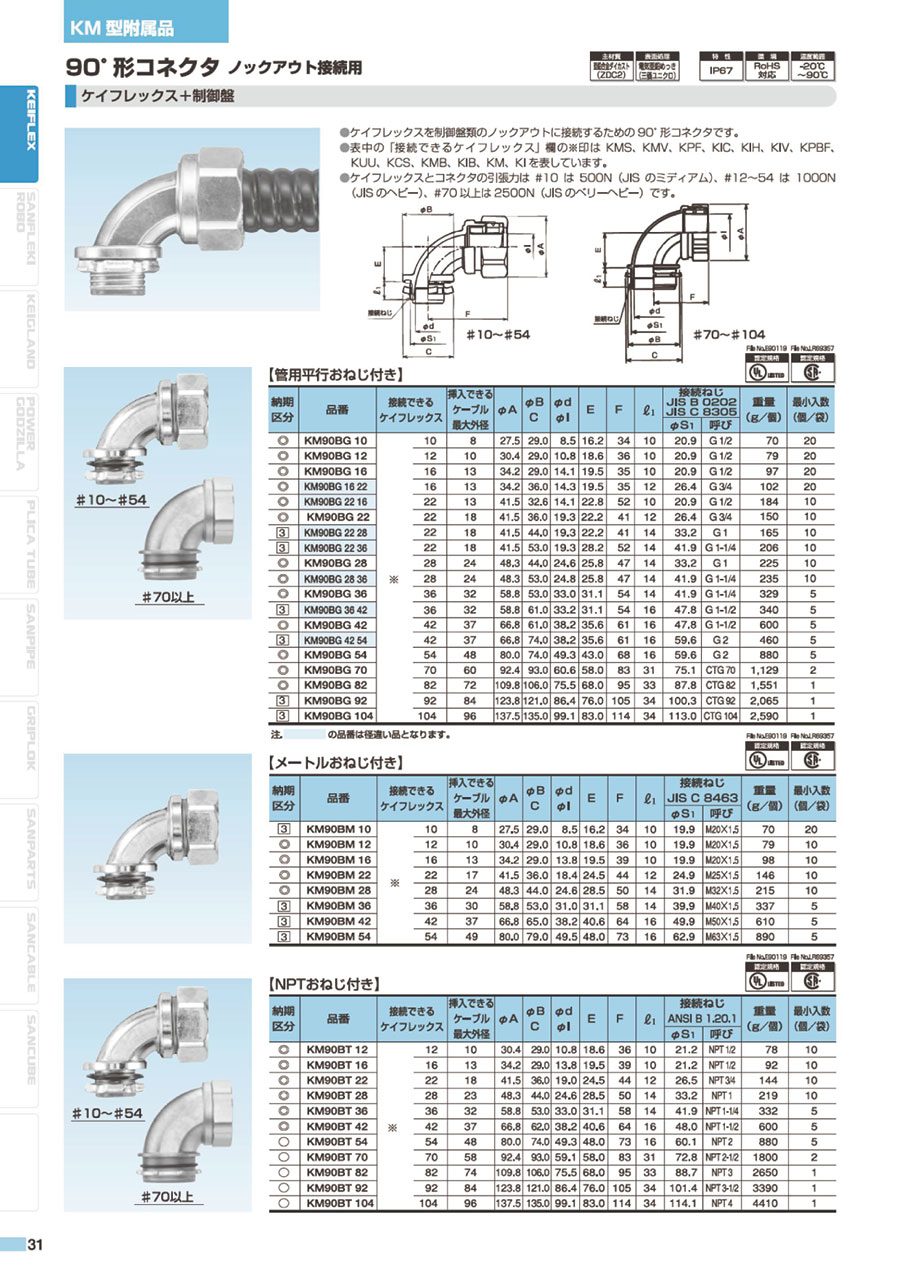

90°コネクタ（管用平行おねじ付）の外形図と寸法

#10～#54

#10～#54の外形図

品番	接続できるケイフレックス		挿入できるケーブル最大外径 *1	φA	φB C	φd φl	E	F	l 1	接続ねじ JIS B 0202 JIS C 8305		重量（g/個）
品番	接続できるケイフレックス		挿入できるケーブル最大外径 *1	φA	φB C	φd φl	E	F	l 1	φS1	呼び	重量（g/個）
KM90BG 10	※	10	8	27.5	29.0	8.5	16.2	34	10	20.9	G 1/2	70
KM90BG 12		12	10	30.4	29.0	10.8	18.6	36	10	20.9	G 1/2	79
KM90BG 16		16	13	34.2	29.0	14.1	19.5	35	10	20.9	G 1/2	97
KM90BG 22		22	18	41.5	36.0	19.3	22.2	41	12	26.4	G 3/4	134
KM90BG 28		28	24	48.3	44.0	24.6	25.8	47	14	33.2	G 1	207
KM90BG 36		36	32	58.8	53.0	33.0	31.1	54	14	41.9	G 1-1/4	329
KM90BG 42		42	37	66.8	61.0	38.2	35.6	61	16	47.8	G 1-1/2	600
KM90BG 54		54	48	80	74.0	49.3	43.0	68	16	59.6	G 2	880
KM90BG 70		70	60	92.4	93.0	60.6	58.0	83	31	75.1	CTG 70	1129
KM90BG 82		82	72	109.8	106.0	75.5	68.0	95	33	87.8	CTG 82	1551
KM90BG 92		92	84	123.8	121.0	86.4	76.0	105	34	100.3	CTG 92	2065
KM90BG 104		104	96	137.5	135.0	99.1	83.0	114	34	113.0	CTG 104	2590

接続できるケイフレックス欄の※印は、KMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。

*1は挿入できるケーブル最大外形は本体最小内径をもとにしています。90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外形の40～60％の外形を目安として下さい。

型番リスト

表示件数

型番

種類

材質

接続可能電線管

挿入可能ケーブル最大外径

(mm)

接続ネジ(ΦS1)

(mm)

接続ネジ(呼び)

トラスココード

RoHS?

最小発注数量

コネクタ	亜鉛ダイカスト	10（注）	8	20.9	G1/2	-	-	1個
コネクタ	亜鉛ダイカスト	12（注）	10	20.9	G1/2	-	10	20個
コネクタ	亜鉛ダイカスト	16（注）	13	20.9	G1/2	381-1697	-	1個
コネクタ	亜鉛ダイカスト	22（注）	18	26.4	G3/4	381-1701	10	1個
コネクタ	亜鉛ダイカスト	28（注）	24	33.2	G1	381-1719	-	1個
コネクタ	亜鉛ダイカスト	36（注）	32	41.9	G1-1/4	381-1727	-	1個
コネクタ	亜鉛ダイカスト	42（注）	37	47.8	G1-1/2	381-1735	10	1個
コネクタ	亜鉛ダイカスト	54（注）	48	59.6	G2	855-0291	10	1個
コネクタ	亜鉛ダイカスト	70（注）	60	75.1	CTG70	-	-	2個
コネクタ	亜鉛ダイカスト	82（注）	72	87.8	CTG82	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

720円 ( 792円 )	3日目
537円 ( 591円 )	7日目
814円 ( 895円 )	在庫品1日目当日出荷可能
854円 ( 939円 )	在庫品1日目当日出荷可能
1,233円 ( 1,356円 )	1日目
1,689円 ( 1,858円 )	1日目
1,842円 ( 2,026円 )	7日目
2,886円 ( 3,175円 )	7日目
6,244円 ( 6,868円 )	3日目
10,990円 ( 12,089円 )	6日目

詳細情報

基本情報

基本情報

金属管オプション、ケイフレックス用90°形コネクタ。
【特長】
・厚鋼電線管おねじ付きの90°形コネクタ。
・接続ねじの先端には赤色インシュレータが取付いているため、絶縁ブッシングの取付けが不要。
・本体等の主材質は亜鉛合金ダイカスト。
・保護等級IP67に適合。
・使用時の温度範囲は-20～+90℃。
【用途】
・ケイフレックスを制御盤類のノックアウトに接続するための90°形コネクタです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
