3.68mmピッチ 1625ミニチュア リセプタクルハウジング 1625-NR
ご注意
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が18型番あります。
商品情報

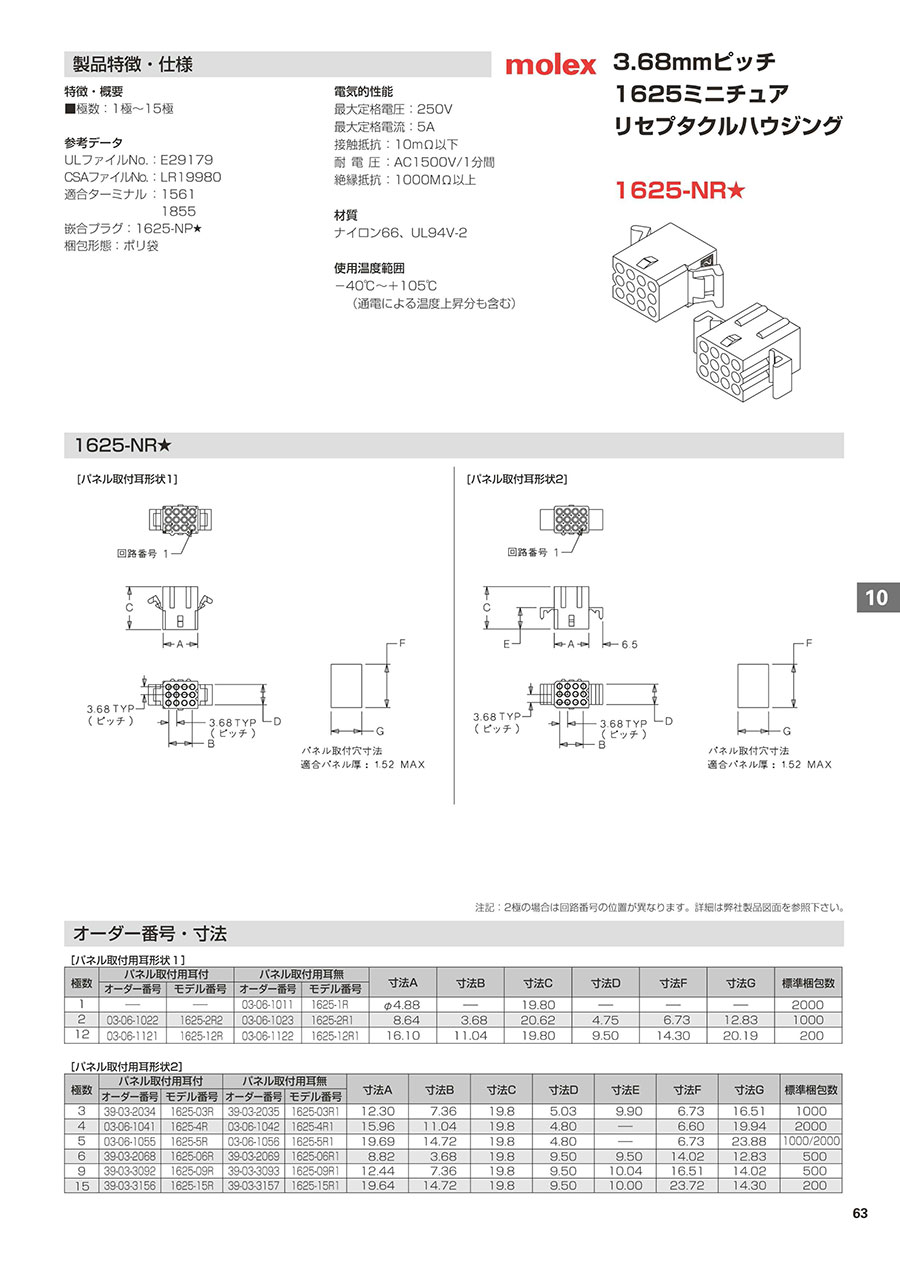

3.68mmピッチ 1625ミニチュア リセプタクルハウジングの外形図と寸法
パネル取付耳形状1
パネル取付耳形状2
パネル取付穴寸法（適合パネル厚:1.52MAX）
パネル取付用耳形状1
| 極数 | パネル取付用耳付 | パネル取付用耳無 | 寸法A | 寸法B | 寸法C | 寸法D | 寸法F | 寸法G |
|---|---|---|---|---|---|---|---|---|
| モデル番号 | モデル番号 | |||||||
| 1 | - | 1625-1R | φ4.88 | - | 19.80 | - | - | - |
| 2 | 1625-2R2 | 1625-2R1 | 8.64 | 3.68 | 20.62 | 4.75 | 6.73 | 12.83 |
| 12 | 1625-12R | 1625-12R1 | 16.10 | 11.04 | 19.80 | 9.50 | 14.30 | 20.19 |
パネル取付用耳形状2
| 極数 | パネル取付用耳付 | パネル取付用耳無 | 寸法A | 寸法B | 寸法C | 寸法D | 寸法E | 寸法F | 寸法G |
|---|---|---|---|---|---|---|---|---|---|
| モデル番号 | モデル番号 | ||||||||
| 3 | 1625-03R | 1625-03R1 | 12.30 | 7.36 | 19.8 | 5.03 | 9.90 | 6.73 | 16.51 |
| 4 | 1625-4R | 1625-4R1 | 15.96 | 11.04 | 19.8 | 4.80 | - | 6.60 | 19.94 |
| 5 | 1625-5R | 1625-5R1 | 19.69 | 14.72 | 19.8 | 4.80 | - | 6.73 | 23.88 |
| 6 | 1625-06R | 1625-06R1 | 8.82 | 3.68 | 19.8 | 9.50 | 9.50 | 14.02 | 12.83 |
| 9 | 1625-09R | 1625-09R1 | 12.44 | 7.36 | 19.8 | 9.50 | 10.04 | 16.51 | 14.02 |
| 15 | 1625-15R | 1625-15R1 | 19.64 | 14.72 | 19.8 | 9.50 | 10.00 | 23.72 | 14.30 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
154円 ( 169円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
126円 ( 139円 ) | 在庫品1日目当日出荷可能 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
124円 ( 136円 ) | 在庫品1日目当日出荷可能 |
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
209円 ( 230円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
3.68mmピッチの電線対電線用ナイロンコネクタ。
【特長】
・モレックス（molex）製。
・1列品、2列品およびパネルマウントタイプがある。
・嵌合プラグ：1625-NP。
・適合ターミナル：1561／1855。
【用途】
・電線対電線用に最適。
ご注意
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
3.68mmピッチ 1625ミニチュア リセプタクルハウジング 1625-NRのレビュー
印刷関連の装置に
4
4.02018/12/10
印刷関連の装置でセンサーなどの電気部品を中継する際に使用しています。元々他のメーカーが製造していてモレックスを使用してい...もっと読む
1人が参考にしています。
専用ケーブルの作成
5
5.02020/09/02
通常商社経由で手配すると最低発注単位が多く不良在庫になる場合が
有りその点ミスミにての手配は必要分で手配できるので助かり...もっと読む
0人が参考にしています。
制御盤の配線
4
4.02019/01/28
外部配線と機器の間を延長するために使用しました。選定時に確認しているので当たり前ですが、強度や抜けもなく不具合はありませ...もっと読む
0人が参考にしています。
物流コンベアの電線中継用として
5
5.02018/12/10
物流コンベアの電線中継用コネクタとして使用しています。お得意先様からのご指定により購入しています。コネクタの嵌め合い具合...もっと読む
0人が参考にしています。
組立作業に使用
4
4.02018/12/10
ユーザー様からのご指定があり購入しました。品質に関しては特に問題はありません。取り付けに関しては数字が見にくいと感じます...もっと読む
0人が参考にしています。
