モレックス

サーボモーターエンコーダー用コネクター

サーボモーターエンコーダー用コネクター 54346-0070
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
1,281円
税込単価
1,409円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

1.25mmピッチ PicoBlade（TM） ハウジング 51021

モレックス

1.25mmピッチ PicoBlade（TM） ハウジング 51021
5
通常価格(税別)： 10円 (税込価格：11円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

4.2mmピッチ ニューミニフィット ハウジング 5557

モレックス

4.2mmピッチ ニューミニフィット ハウジング 5557
4.6
通常価格(税別)： 67円 (税込価格：74円)

通常出荷日：在庫品1日目

サーボモーターエンコーダー専用ナイロンコネクタキット。【特長】・モレックス（m...

詳細情報を確認する
  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    数字
  • 備考
    セット内容カタログ参照

【ディージット】
探しまわる購買は
もうおしまい

型番:

54346-0070
解除
    数量：
    －閉じる

    54346-0070の仕様・寸法情報

    コネクタ形状
    角型
    コネクタシリーズ頭文字
    数字
    備考
    セット内容カタログ参照
    -
    -

    商品情報

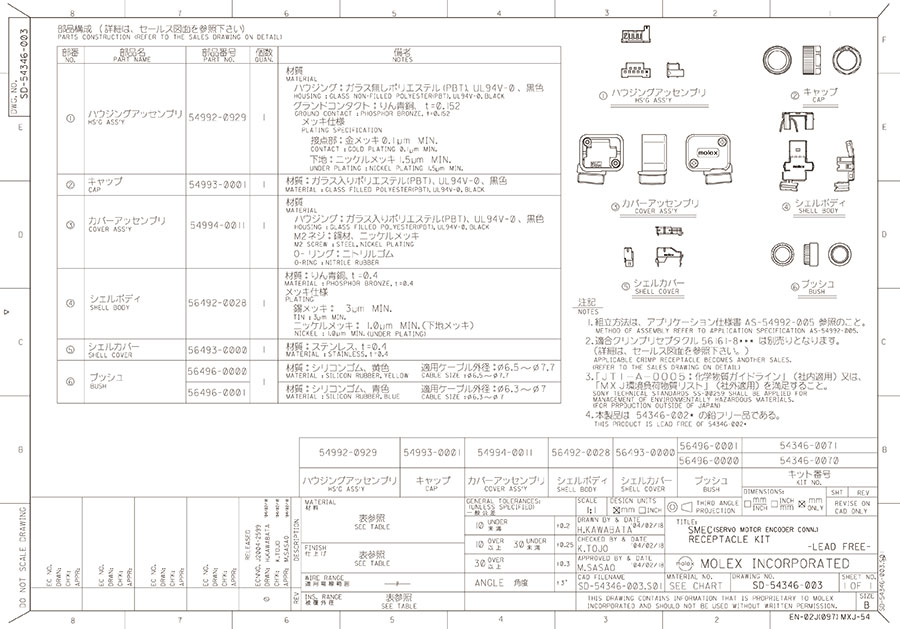

    サーボモーターエンコーダー用コネクター リセプタクルキットのセット内容

    1 ハウジングアッセンブリ

    1 ハウジングアッセンブリ

    2 キャップ

    2 キャップ

    3 カバーアッセンブリ

    3 カバーアッセンブリ

    4 シェルボディ

    4 シェルボディ

    5 シェルカバー

    5 シェルカバー

    6 プッシュ

    6 プッシュ

    部品
    NO.    		部品名
    PART NAME    		部品番号
    PART NO.    		個数
    QUAN.    		備考
    NOTES
    1ハウジングアッセンブリ
    HS'G ASS'Y    		54992-09291材質
    MATERIAL
    ハウジング：ガラス無しポリエステル(PBT)、UL94V-0、黒色
    HOUSING : GLASS NON-FILLED POLYESTER(PBT),UL94V-0,BLACK
    グランドコンタクト：りん青銅、t=0.152
    GROUND CONTACT : PHOSPHOR BRONZE. t=0.152
    　　 メッキ仕様
    　　 PLATING SPECIFICATION
    　　　　接点部：金メッキ0.1μm MIN.
    　　　　CONTACT : GOLD PLATING 0.1μm MIN.
    　　　　下地：ニッケルメッキ1.5μm MIN.
    　　　　UNDER PLATING : NICKEL PLATING 1.5μm MIN.
    2キャップ
    CAP    		54993-00011材質：ガラス入りポリエステル(PBT)、UL94V-0、黒色
    MATERIAL : GLASS FILLED POLYESTER(PBT),UL94V-0,BLACK
    3カバーアッセンブリ
    COVER ASS'Y    		54994-00111材質
    MATERIAL
    ハウジング：ガラス入りポリエステル(PBT)、UL94V-0、黒色
    　 HOUSING : GLASS FILLED POLYESTER(PBT),UL94V-0, BLACK
    　 M2ネジ：鋼材、ニッケルメッキ
    　 M2 SCREW：STEEL,NICKEL PLATING
    　 O-リング：ニトリルゴム
    　 O-RING : NITRILE RUBBER
    4シェルボディ
    SHELL BODY    		56492-00281材質：りん青銅、t=0.4
    MATERIAL : PHOSPHOR BRONZE, t=0.4
    メッキ仕様
    PLATING
    　錫メッキ： 3μm MIN.
    　TIN : 3μm MIN.
    　ニッケルメッキ： 1.0μm MIN.（下地メッキ）
    　NICKEL : 1.0μm MIN.(UNDER PLATING)
    5シェルカバー
    SHELL COVER    		56493-00001材質：ステンレス、t=0.4
    MATERIAL : STAINLESS, t=0.4
    6ブッシュ
    BUSH    		56496-00001材質：シリコンゴム、黄色　　　　　 　　　　　　適用ケーブル外径：φ6.5～φ7.7
    MATERIAL : SILICON RUBBER, YELLOW 　　　　CABLE SIZE : φ6.5～φ7.7

    型番リスト

    表示件数
  • 1
    • 型番
    54346-0070
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,281円
    ( 1,409円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    サーボモーターエンコーダー専用ナイロンコネクタキット。
    【特長】
    ・モレックス（molex）製
    ・ハウジングアッセンブリ、キャップ、カバーアッセンブリ、シェルボディ、シェルカバー、ブッシュのセット
    【用途】
    ・産業機器向けに最適

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    サーボモーターエンコーダー用コネクターの型番54346-0070のページです。 型番54346-0070に関する仕様情報を記載しております。
