3191シリーズ ハウジング 3191-NR1

  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    数字
  • 適用ピン・コンタクト
    メス
  • 用途
    ケーブル接続
  • 接続方向
    ストレート
  • 保護機能(耐環境性)
  • 代表規格
    UL / TUV / CSA
  • ピッチ (mm)
    6.70
  • 嵌合ロック
  • パネルマウント
  • 材質
    NYLON 66
  • 適合ターミナル
    1189, 1190, 1380, 1381, 1433, 1434, 2605, 2606, 1973, 2151, 2273, 2870, 2871, 4272

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 米大陸における寒波の影響で世界的に樹脂の供給不足が発生しメーカーがサプライヤーを切り替えを実施致しました。
    その為3191-06R1は2021年6月17日以降、色味が異なる製品が混在する事があります。
    色味をご指定頂く事は出来ません。形状・嵌合・機能上の変更はございません。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
     *在庫限りの販売となります。
  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
未確定:候補が19型番あります。
    数量:

    商品情報

    商品画像

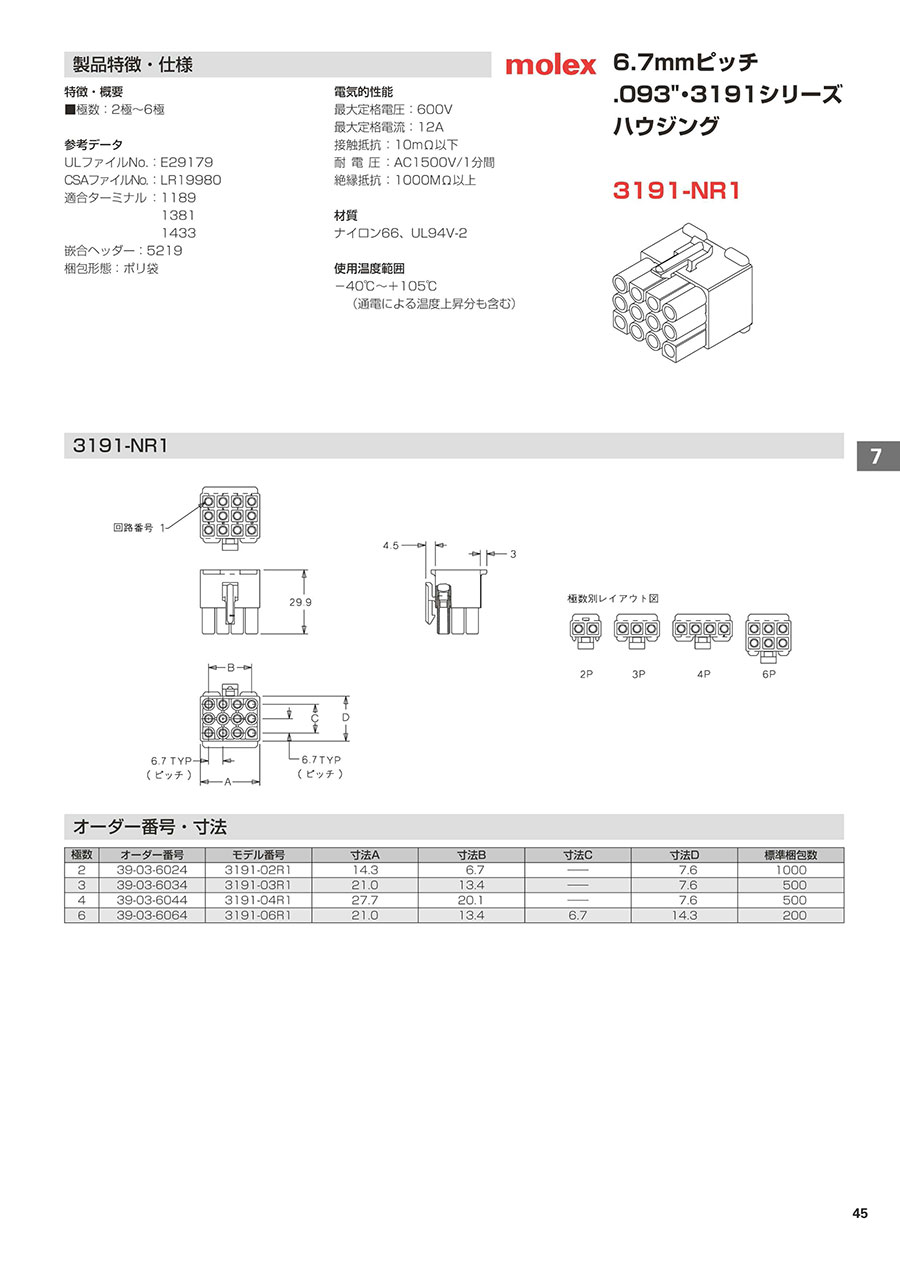

    Standard .093“ レセプタクルハウジング 3191-NR1の外形図と寸法

    Standard .093“ レセプタクルハウジング 3191-NR1の外形図

    Standard .093“ レセプタクルハウジング 3191-NR1の外形図

    2P

    2P

    3P

    3P

    4P

    4P

    6P

    6P

    極数モデル番号寸法A寸法B寸法C寸法D
    23191-02R114.36.7-7.6
    33191-03R121.013.4-7.6
    43191-04R127.720.1-7.6
    63191-06R121.013.46.714.3

    この製品の特長・仕様



    電気的性能



    • 最大定格電圧:600V
    • 最大定格電流:12A
    • 接触抵抗:10mΩ以下
    • 耐電圧:AC1,500V/1分間
    • 絶縁抵抗:1,000MΩ以上



    材質



    • ナイロン66、UL94V-2



    使用温度範囲



    • -40〜+105℃(通電による温度上昇分も含む)

    型番リスト

    表示件数

    極数

    許容電流

    (A)

    列数

    備考

    トラスココード

    特価品

    嵌合相手

    RoHS?最小発注数量
    1
    12
    1
    自然色
    UL94V-2
    417-6481
    対象外
    39-03-6010, 39-03-6012
    10
    8個
    2
    12
    1
    自然色
    UL94V-2
    417-6511
    対象外
    39-03-6020, 39-03-6022, 5219
    10
    8個
    2
    12
    1
    白色
    UL94V-0
    -
    対象外
    39-03-6020, 39-03-6022, 5219
    10
    7個
    2
    12
    1
    白色
    UL94V-0
    -
    対象品
    39-03-6020, 39-03-6022, 5219
    -
    1個
    2
    12
    1
    自然色
    UL94V-2
    417-6511
    対象品
    39-03-6020, 39-03-6022, 5219
    -
    1個
    3
    11
    1
    自然色
    UL94V-2
    417-6545
    対象外
    39-03-6030, 39-03-6032, 5219
    10
    8個
    3
    11
    1
    白色
    UL94V-0
    -
    対象外
    39-03-6030, 39-03-6032, 5219
    -
    1個
    3
    11
    1
    自然色
    UL94V-2
    417-6545
    対象品
    39-03-6030, 39-03-6032, 5219
    -
    1個
    4
    9
    1
    自然色
    UL94V-2
    417-6570
    対象外
    39-03-6040, 39-03-6042, 5219
    10
    7個
    4
    9
    1
    白色
    UL94V-0
    -
    対象外
    39-03-6040, 39-03-6042, 5219
    -
    1個
    4
    9
    1
    自然色
    UL94V-2
    417-6570
    対象品
    39-03-6040, 39-03-6042, 5219
    -
    1個
    6
    9
    2
    自然色
    UL94V-2
    417-6600
    対象外
    39-03-6090, 39-03-6092, 5219
    10
    7個
    6
    9
    2
    白色
    UL94V-0
    -
    対象外
    39-03-6090, 39-03-6092, 5219
    -
    1個
    6
    9
    2
    自然色
    UL94V-2
    417-6600
    対象品
    39-03-6090, 39-03-6092, 5219
    -
    1個
    9
    8
    3
    自然色
    UL94V-2
    417-6634
    対象外
    39-03-6090, 39-03-6092, 5219
    10
    4個
    9
    8
    3
    白色
    UL94V-0
    -
    対象外
    39-03-6090, 39-03-6092, 5219
    -
    1個
    12
    9
    3
    自然色
    UL94V-2
    417-6669
    対象外
    39-03-6090, 39-03-6092, 5219
    -
    5個
    12
    9
    3
    白色
    UL94V-0
    -
    対象外
    39-03-6090, 39-03-6092, 5219
    -
    1個
    15
    9
    3
    自然色
    UL94V-2
    417-6693
    対象外
    19-09-2156, 19-09-2157, 19-09-2159, 5219
    10
    4個
    通常単価(税別) (税込単価)
    通常出荷日
    72
    ( 79 )
    在庫品1日目当日出荷可能
    95
    ( 105 )
    在庫品1日目当日出荷可能
    94
    ( 103 )
    在庫品1日目当日出荷可能
    112
    ( 123 )
    在庫品1日目当日出荷可能
    249124
    ( 136 )
    在庫品1日目当日出荷可能
    119
    ( 131 )
    在庫品1日目当日出荷可能
    33
    ( 36 )
    在庫品1日目当日出荷可能
    114
    ( 125 )
    在庫品1日目当日出荷可能
    84
    ( 92 )
    在庫品1日目当日出荷可能
    44
    ( 48 )
    在庫品1日目当日出荷可能
    80
    ( 88 )
    在庫品1日目当日出荷可能
    131
    ( 144 )
    在庫品1日目当日出荷可能
    55
    ( 61 )
    在庫品1日目当日出荷可能
    93
    ( 102 )
    在庫品1日目当日出荷可能
    150
    ( 165 )
    在庫品1日目当日出荷可能
    7038
    ( 42 )
    在庫品1日目当日出荷可能
    132
    ( 145 )
    在庫品1日目当日出荷可能
    75
    ( 83 )
    在庫品1日目当日出荷可能
    204
    ( 224 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    パワー用ナイロンコネクタ。
    【特長】
    ・モレックス(molex)製。
    ・ピッチは5.03mm、6.30mm、6.70mmの種類がある。
    ・嵌合ハウジング:3191-NP。
    ・適合ターミナル:1189。
    【用途】
    ・各種配線に便利。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 米大陸における寒波の影響で世界的に樹脂の供給不足が発生しメーカーがサプライヤーを切り替えを実施致しました。
      その為3191-06R1は2021年6月17日以降、色味が異なる製品が混在する事があります。
      色味をご指定頂く事は出来ません。形状・嵌合・機能上の変更はございません。
    • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
      国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
      対象商品はこちら
       *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
       *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
       *型式末尾が「-R6」の商品のみ対象となります。
       *在庫限りの販売となります。
    • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
