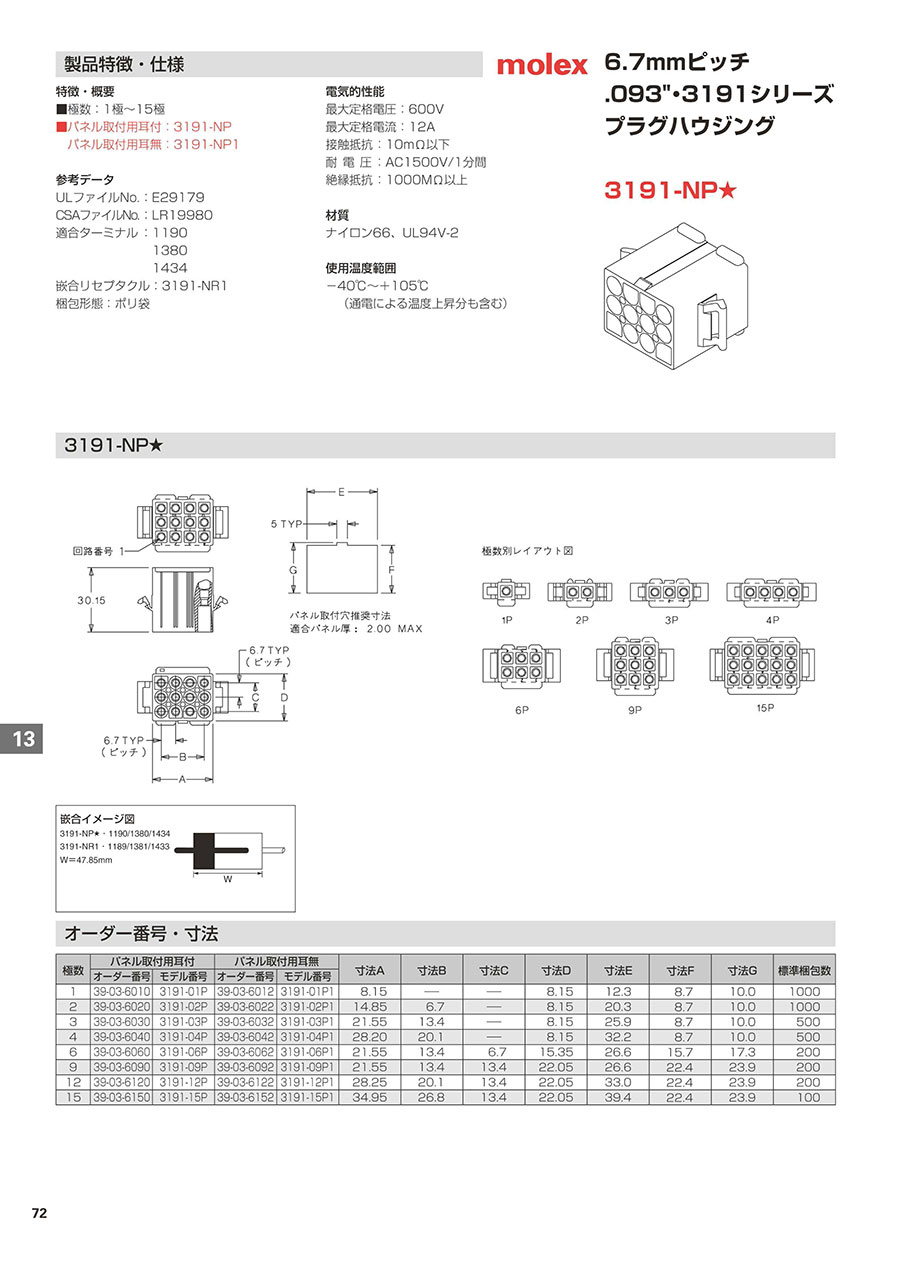

Standard .093“ プラグハウジング(3191NP)の寸法図

パネル取付穴推奨寸法
適合パネル厚: 200MAX

極数別レイアウト図

嵌合イメージ図
| 極数 | パネル取付用耳付 | パネル取付用耳無 | 寸法A | 寸法B | 寸法C | 寸法D | 寸法E | 寸法F | 寸法G |
|---|---|---|---|---|---|---|---|---|---|
| モデル番号 | モデル番号 | ||||||||
| 1 | 3191-01P | 3191-01P1 | 8.15 | − | − | 8.15 | 12.3 | 8.7 | 10.0 |
| 2 | 3191-02P | 3191-02P1 | 14.85 | 6.7 | − | 8.15 | 20.3 | 8.7 | 10.0 |
| 3 | 3191-03P | 3191-03P1 | 21.55 | 13.4 | − | 8.15 | 25.9 | 8.7 | 10.0 |
| 4 | 3191-04P | 3191-04P1 | 28.20 | 20.1 | − | 8.15 | 32.2 | 8.7 | 10.0 |
| 6 | 3191-06P | 3191-06P1 | 21.55 | 13.4 | 6.7 | 15.35 | 26.6 | 15.7 | 17.3 |
| 9 | 3191-09P | 3191-09P1 | 21.55 | 13.4 | 13.4 | 22.05 | 26.6 | 22.4 | 23.9 |
| 12 | 3191-12P | 3191-12P1 | 28.25 | 20.1 | 13.4 | 22.05 | 33.0 | 22.4 | 23.9 |
| 15 | 3191-15P | 3191-15P1 | 34.95 | 26.8 | 13.4 | 22.05 | 39.4 | 22.4 | 23.9 |
極数: 1~15極
パネル取付用耳付: 3191-NP
パネル取付用耳無: 3191-NP1
参考データ
ULファイルNo.: E29179
CSAファイルNo.: LR19980
適合ターミナル: 1190/ 1380/ 1434
嵌合リセプタクル: 3191-NR1
電気的性能
最大定格電圧: 600V
最大定格電流: 12A
接触抵抗: 10mΩ以下
耐電圧: AC1,500V/ 1分間
絶縁抵抗: 1,000MΩ以上
材質
ナイロン66/ UL94V-2
使用温度範囲
-40〜+105℃(通電による温度上昇分も含む)
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
71円 ( 78円 ) | 在庫品1日目当日出荷可能 |
89円 ( 98円 ) | 在庫品1日目当日出荷可能 |
30円 ( 33円 ) | 在庫品1日目当日出荷可能 |
39円 ( 43円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
77円 ( 85円 ) | 在庫品1日目当日出荷可能 |
94円 ( 103円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
38円 ( 42円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
106円 ( 117円 ) | 在庫品1日目当日出荷可能 |
106円 ( 117円 ) | 在庫品1日目当日出荷可能 |
166円 ( 183円 ) | 在庫品1日目当日出荷可能 |
61円 ( 67円 ) | 在庫品1日目当日出荷可能 |
120円 ( 132円 ) | 在庫品1日目当日出荷可能 |
126円94円 ( 103円 ) | 在庫品1日目当日出荷可能 |
124円 ( 136円 ) | 在庫品1日目当日出荷可能 |
65円35円 ( 39円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
152円 ( 167円 ) | 在庫品1日目当日出荷可能 |
191円114円 ( 125円 ) | 在庫品1日目当日出荷可能 |
168円134円 ( 147円 ) | 在庫品1日目当日出荷可能 |
333円 ( 366円 ) | 在庫品1日目当日出荷可能 |
6.70mmピッチのパワー用ナイロンコネクタ。
【特長】
・φ0.093(直径0.093inch)のピンに基づいたコネクターシステム。
・φ2.36(直径2.36mm)の端子は、5.03mmピッチの0.093インチ製品、6.71mmピッチの3191製品で使用可能。
・極数は1極から15極。
・シリーズ最大定格電流は12A。
・使用可能温度範囲:-40~+105℃(通電による温度上昇分も含む)。
【用途】
・電子レンジ、冷蔵庫、デスクトップコンピューターおよびマザーボードなどで使用可能。
