Standard .093" プラグハウジング(1545)

通常単価(税別)
1326特別価格
税込単価
1429特別価格
一部SALE 2026.03.31まで
通常出荷日:在庫品1日目当日出荷可能

5.03mmピッチのパワー用ナイロンコネクタ。【特長】・直径0.093inchのピンに基づいた標準のコ...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
     *在庫限りの販売となります。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認
未確定:候補が3型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

ミディアムパワー用途に柔軟な設計上の選択肢ができるナイロンコネクタ

電子レンジ、冷蔵庫等の民生機器に利用できる

電子レンジ、冷蔵庫等の民生機器に利用できる

使用例

使用例

Standard .093“ プラグハウジング(1545)の外形図と仕様

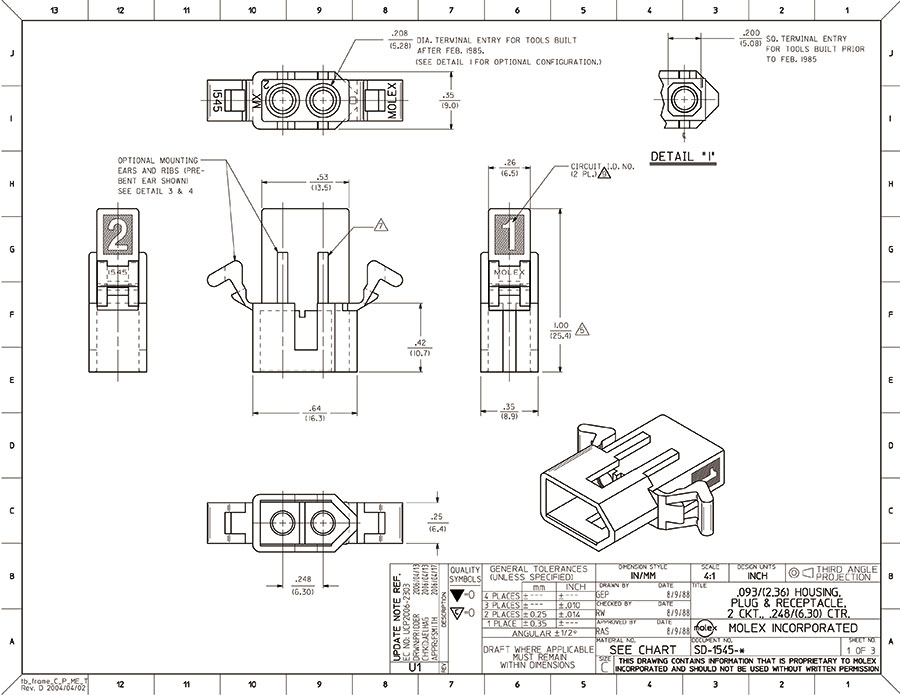

Standard .093“ プラグハウジング(1545)の寸法図

Standard .093“ プラグハウジング(1545)の寸法図

側面図

側面図

製品仕様

分離型
極数(最大)2
コンタクトの詳細1×2
色 - 樹脂部自然色
難撚性94V-2
ジェンダープラグ
グローワイヤー対応
嵌合キー
嵌合ロック
材質 - 樹脂部ナイロン
Net Weight1.811/g
列数1
梱包形態ポリ袋
パネルマウント
ピッチ - 嵌合部(インチ)6.30mm
ピッチ - 実装部6.30mm
縦列スタック(エンド・ツー・エンド)
使用温度範囲-40℃ to +105℃
最大定格電流14.0A

型番1545-P

分離型
極数(最大)2
コンタクトの詳細1×2
色 - 樹脂部自然色
難撚性94V-2
ジェンダープラグ
グローワイヤー対応
嵌合キー
嵌合ロック
材質 - 樹脂部ナイロン
Net Weight1.449/g
列数1
梱包形態ポリ袋
パネルマウント
ピッチ - 嵌合部(インチ)6.30mm
ピッチ - 実装部6.30mm
縦列スタック(エンド・ツー・エンド)
使用温度範囲-40℃ to +105℃
最大定格電流14.0A

型番1545-P1

この商品の機能および利点

業界標準0.093inchピンおよびソケットターミナル
設計の柔軟性を実現。
高電流端子が可能
最大17.0Aの用途。
端子は、0.093inchおよびシリーズ3191、プラグまたはリセプタクルハウジングで使用可能
設計の柔軟性を実現。

型番リスト

表示件数

パネルマウント

特価品

嵌合相手

RoHS?最小発注数量
対象外
03-09-1022, 03-09-1161
10
10個
対象外
03-09-1022, 03-09-1027, 03-09-1161, 03-09-6021
10
10個
対象品
03-09-1022, 03-09-1161
-
10個
通常単価(税別) (税込単価)
通常出荷日
2619
( 21 )
在庫品1日目当日出荷可能
13
( 14 )
在庫品1日目当日出荷可能
21
( 23 )
在庫品1日目当日出荷可能

詳細情報

基本情報

5.03mmピッチのパワー用ナイロンコネクタ。
【特長】
・直径0.093inchのピンに基づいた標準のコネクターシステム。
・ミディアムパワーの用途に柔軟な設計上の選択肢ができる。
・圧着ハウジングまたは圧着リセプタクルのいずれかに使用できる。
・最大14.0A(回路サイズが最大の場合は9.0A、高電流/低嵌合端子を使用する場合は17.0A)まで対応。
・最大電線対電線構成、電線対基板構成があり、最大15の極数に対応。
【用途】
・電子レンジ、冷蔵庫、デスクトップコンピューター等の民生機器に最適。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
     *在庫限りの販売となります。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
