Standard .093" プラグハウジング（1490）
- 通常単価(税別)
- 37円～44円
- 税込単価
- 41円～48円
0.093インチ製のパワー用ナイロンコネクタ。【特長】・直径093インチのピンに基づいた業界標準のコネ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
直径093inchのピンに基づいた業界標準のナイロンコネクタ
型番1490-P、1490-P1の使用例。
製品イメージ

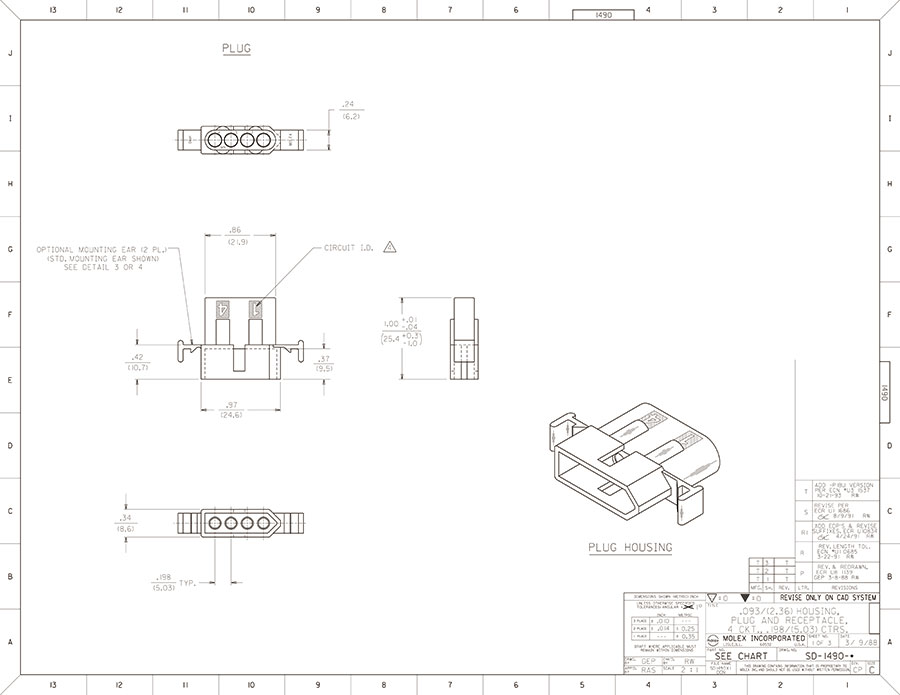

Standard .093” プラグハウジング（1490）の外形図と寸法
Standard .093“ プラグハウジング（1490）の全体図
寸法図
側面図
正面から見た図-1
正面から見た図-2
この商品の定格及び適用電線
| 項番 | 項目 | 条件 | 規格 |
|---|---|---|---|
| 1-1 | 最大定格 電圧電流 | AC250V 9A DC250V 9A | |
| 1-2 | 接触抵抗 | コネクタを嵌合させ、開放電圧20mV 以下、短絡電流10mA にて測定 | 10 mΩ以下 |
| 1-3 | 耐電圧 | 端子相互間、端子アース間にAC1500V を1分間印加し | 異状なきこと |
| 1-4 | 絶縁抵抗 | 端子相互間、端子アース間にDC500V印加 | 1000MΩ以上 |
詳細情報
基本情報
0.093インチ製のパワー用ナイロンコネクタ。
【特長】
・直径093インチのピンに基づいた業界標準のコネクターシステム。
・圧着ハウジングまたは圧着リセプタクルのいずかれに使用できる。
・最大14.0A（回路サイズ最大の場合は9.0A、高電流／低嵌合端子を使用する場合は17.0A）までに対応できる。
・最大電線対電線構成および電線対基板構成があり、最大15の極数に対応できる。
【用途】
・電子レンジ、冷蔵庫、デスクトップコンピューターおよびマザーボード等の民生機器に最適。
